Система автоматического регулирования процесса горения
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

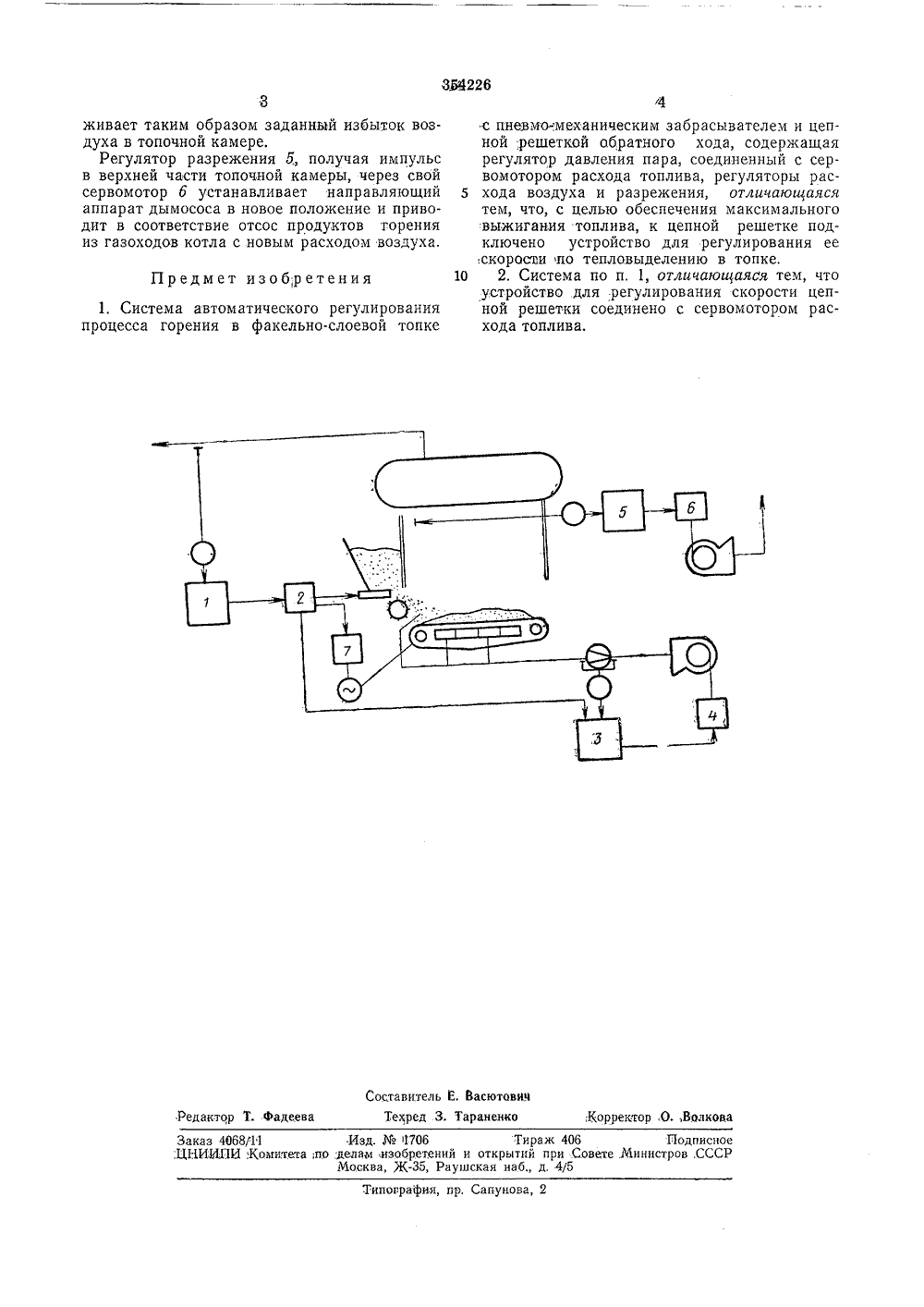

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 354226 Ссвз СоветскихЗависимое от авт. свидетельстваЗаявлено 01.Ч 1,1970 ( 1445331/24-6)с присоединением заявкиПриоритетОпубликовано 09,Х,1972, Бюллетень30Дата опубликования описания 27.Х 11.1972 М. Кл. Г 23 п 1/04 Комитет по делам изобретений и открытий лри Совете Министров СССРУДК 621,182,3(088.8) Авторыизобретения В. С. Поборчий, Л, А, Слуцкин и 3, С. Шарова Заявитель СИСТЕМА АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ ПРОЦЕССА ГОРЕНИЯИзобретение относится к области автоматического регулирования топочных устройстви может быть использовано при автоматизации котлов с механизированными факельнослоевыми топками. 5Известны системы автоматического регулирования процесса горения в факельно-слоевойтопке с пневмо-механическим забрасывателеми цепной решеткой обратного хода, содержащие регулятор давления пара, соединенный с 10сервомотором расхода топлива, регуляторырасхода воздуха и разрежения.Предлагаемая система отличается от известных тем, что к цепной решетке подключеноустройство для регулирования ее скорости по 15тепловыделению в топке, кроме того, устройство для регулирования скорости цепной решетки соединено с сервомотором расходатоплива,Такое выполнение системы позволяет обеспечить максимальное выжигание топлива,На чертеже представлена схема предлагаемой системы.Регулятор 1 давления пара через сервомотор топлива 2 управляет подачей топлива в" 25топку. Регулятор 3 общего воздуха через свойсервомотор 4 управляет подачей воздуха путем воздействия на направляющий аппаратвентилятора в соответствии с подачей топлива(по положению сервомотора топлива). Регу лятор разрежения 5 поддерживает заданное разрежение в верхней части топочной камеры, управляя с помощью своего сервомотора 6 положением направляющего аппарата дымососа. Кроме того, в системе применяется специальное устройство 7, представляющее собой автоматический переключатель скорости. Зто устройство получает импульс по положсншо сервомотора топлива и воздействует на схему управления скоростью вращения электропривода цепной решетки. Вместо импульса по расходу топлива,на вход устройства 7 может подаваться также импульс по расходу пара, которой косвенным путем тоже характеризует тепловыделение в топке.При изменении отбора пара из котла соответствующим образом меняется давление па. ра в коллекторе и регулятор давления 1 по величине отклонения этого импульса с помощью своего сервомотора 2 изменяет подачу топлива в топку. Импульс по положению сервомотора топлива передается одновременно на автоматический переключатель скорости 7 и на вход в регулятор 3 воздуха. При этом скорость цепной решетки автоматически устанавливается в соответствии с новым значением расхода топлива, а регулятор воздуха в таком же соотношении изменяет подачу воздуха к цепной решетке, воздействуя на направляющий аппарат вентилятора, и поддерЗИ 226 Предмет изобретения Составитель Е. Васютович Текред 3. Тараненко;ЦНИИПИ;Комитета по:делам изобретений и открытий при Совете. Министров, СССРМосква, Ж, Раушская набд. 4/5 Типография, пр, Сапунова, 2 3живает таким образом заданный избыток воздуха в топочной камере.Регулятор разрежения б получая импульс в верхней части топочной камеры, через свой сервомотор б устанавливает направляющий аппарат дымососа в новое положение и приводит в соответствие отсос продуктов торения из газоходов котла с новым расходом воздуха. 1. Система автоматического регулированияпроцесса горения в факельно-слоеной топке с пневио-.механическим забрасывателем и цепной решеткой обратного хода, содержащая регулятор давления пара, соединенный с сервомотором расхода топлива, регуляторы рас хода воздуха и разрежения, отличающаясятем, что, с целью обеспечения максимального выжигания топлива, к цепной решетке подключено устройство для регулирования ее .скороспи по тепловыделению в топке.10 2, Система по п. 1, отличающаяся тем, чтоустройство для регулирования скорости цепной решетки соединено с сервомотором расхода топлива
СмотретьЗаявка
1445331
В. С. Поборчий, Л. А. Слуцкин, С. Шарова
МПК / Метки
МПК: F23N 1/04
Опубликовано: 01.01.1972
Код ссылки
