Устройство для суммирования п переменныхпо модулю pi
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

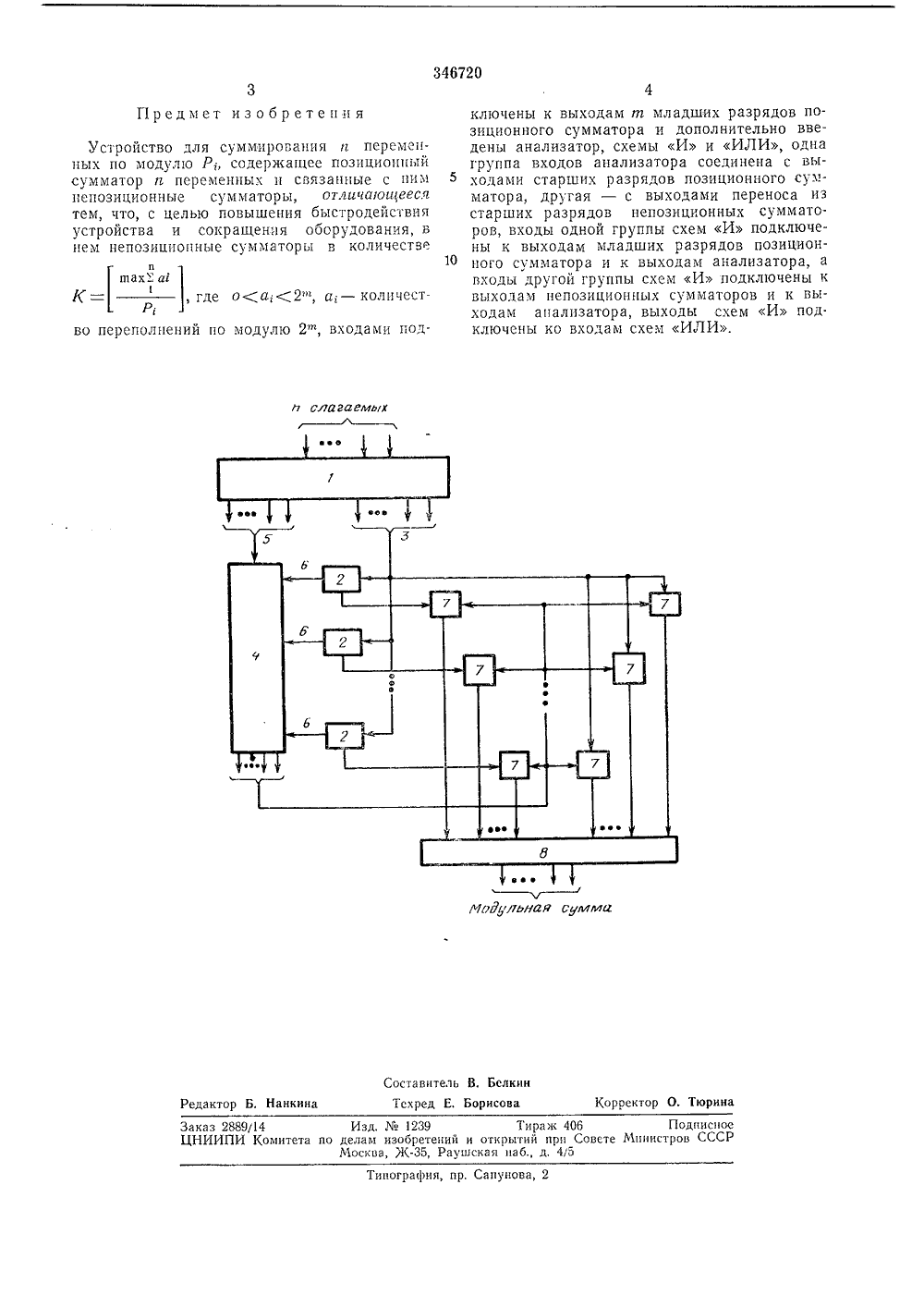

ОП И САНИ Е ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республик, Кл, 6 061 /5 аявлено 26.Х.19 О ( 1600069/18-2 исоедицецием заявкиКомитет по делам зобретеиий и открыти при Совете Министров СССРПриоритет Опубликов К 681.325.54(088,8 но 28,т/11.192. Бюллетень23 опубликования описания 12.Х.1 Авторыизобретени В. С, Коко И. Карпу вите УСТРОЙСТВО ДЛ МИРОВАНИЯ г ПЕРМОДУЛЮ Рг НИХ 2 Изобретение относится к области вычислительной техники и может быть использованопри построении технических средств электронных цифровых вычислительных машин,Известны устройства для суммирования ггпеременных по модулю Р;, состоящие из модульных сумматоров двух переменных, соединенных пирамидально. Однако с увеличе;гиемзначения модуля оборудование и время слгмирования на таких сумматорах резко воз. 10растает.Предложенное устройство отличается тем,что применены непозициоццые сумматоры,подключенные входами к выходам и младших разрядов позиционного сумматора и дополцительно введен анализатор, схемы И цИЛИ; одна группа входов анализатора соединена с выходами старших разрядов позиционного сумматора, а другая - с выходамипереноса из старших разрядов цепозициоццых сумматоров, входы одной группы схемИ подключены к выходам младших разря.дов позиционного сумматора и к выходаманализатора, а входы другой группы схемИ подключены к выходам непозиционных 25сумматоров и к выходам анализатора, выходы схем И подключены ко входам схемИЛИ, выходы которых служат выходамисумматора.Это позволяет сокрауменьшить время выпол тить оборудование;г 30 пения операции. Схема предложенного устроцства изображена на чертеже.Устройство для суммирования содержит позиционный сумматор 1 гг чисел, цепозцццонцые сумматоры 2, соединенные своими входами с ог выходами 8 младших разрядов позиционного сумматора, анализатор 4, который реализует функцию переносов цз старшгтх разрядов позиционного сумматора, Входы анализатора подключены к выходам 5 старших разрядов сумматора 1 и к выходам 6 переносов из старших разрядов цепозцццоцных сумматоров 2, Схемы И 7 разрешают передачу суммы с ггг младших разрядов 3 позиционного сумматора 1 цлц суммы с одного цз непозцццопцых сумматоров 2 в зависимости от состояния выходов анализатора 4, а схема ИЛИ 8 объедг 1 ггяет выходы схем И 7.Устройство работает следуюцьим образом.Слагаемые подаются ца входы позиционного сумматора 1. Выходы 8 ггг младших разрядов суммы сумматора 1 подаются на входы непозиционных сувгматоров 2, а выходы б старших разрядов непозиццонных сумматоров подаются на входы анализатора 4, который посредством схем И 7 прц возбуждении одной из выходных шин пропускает значение модульной суммы с соответствующего позиционного 1 цлц с одного цз непозцццонных 2 сумматоров на схемы ИЛИ 8, Результат вычисления снимается с выходов этик схем,34672 О и слагаемыми 04 ПьНО.Я сулг и оставнтель В. Белки Тсхред Е. Борисова ректор О. Тюрина едактор Заказ 2889/14 Изд. Мо 1239 Тираж 4 ЦНИИПИ Комитета по делам изобретений и открытий приМосква, Ж, Раушская наб., д. 4,5 Подписпо овете Министров СССРТипография, пр. Сапунова, 2 Предмет изобретения Устройство для суммирогания ц переменных по модулю Рсодеряа 1 цее позиционный сумматор п переменных и связанные с ним пепозиционные сумматоры, отличаюи 1 ееся тем, что, с целью повышения быстродействия устройства и сокращения оборудования, ь нем непозициопные сумматоры в количествеитахх 2 асК =, где о ( а, (2", а; - коли честюво переполнений по модулю 2 щ, входами подключены к выходам т младших разрядов позиционного сумматора и дополнительно введены анализатор, схемы И и ИЛИ, одна группа входов анализатора соединена с выходами старших разрядов позиционного сумматора, другая - с выходами переноса из старших разрядов непозиционных сумматоров, входы одной группы схем И подключены к выходам младших разрядов позиционного сумматора и к выходам анализатора, а входы другой группы схем И подключены к выходам непозиционных сумматоров и к выходам анализатора, выходы схем И под. ключены ко входам схем ИЛИ.
СмотретьЗаявка
1600069
А. И. Карпухин, В. С. Кокорин
МПК / Метки
МПК: G06F 7/72
Метки: модулю, переменныхпо, суммирования
Опубликовано: 01.01.1972
Код ссылки
<a href="https://patents.su/2-346720-ustrojjstvo-dlya-summirovaniya-p-peremennykhpo-modulyu-pi.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для суммирования п переменныхпо модулю pi</a>
