Преобразователь двойчногб кода is двоичнодесятичный код градусов и минут

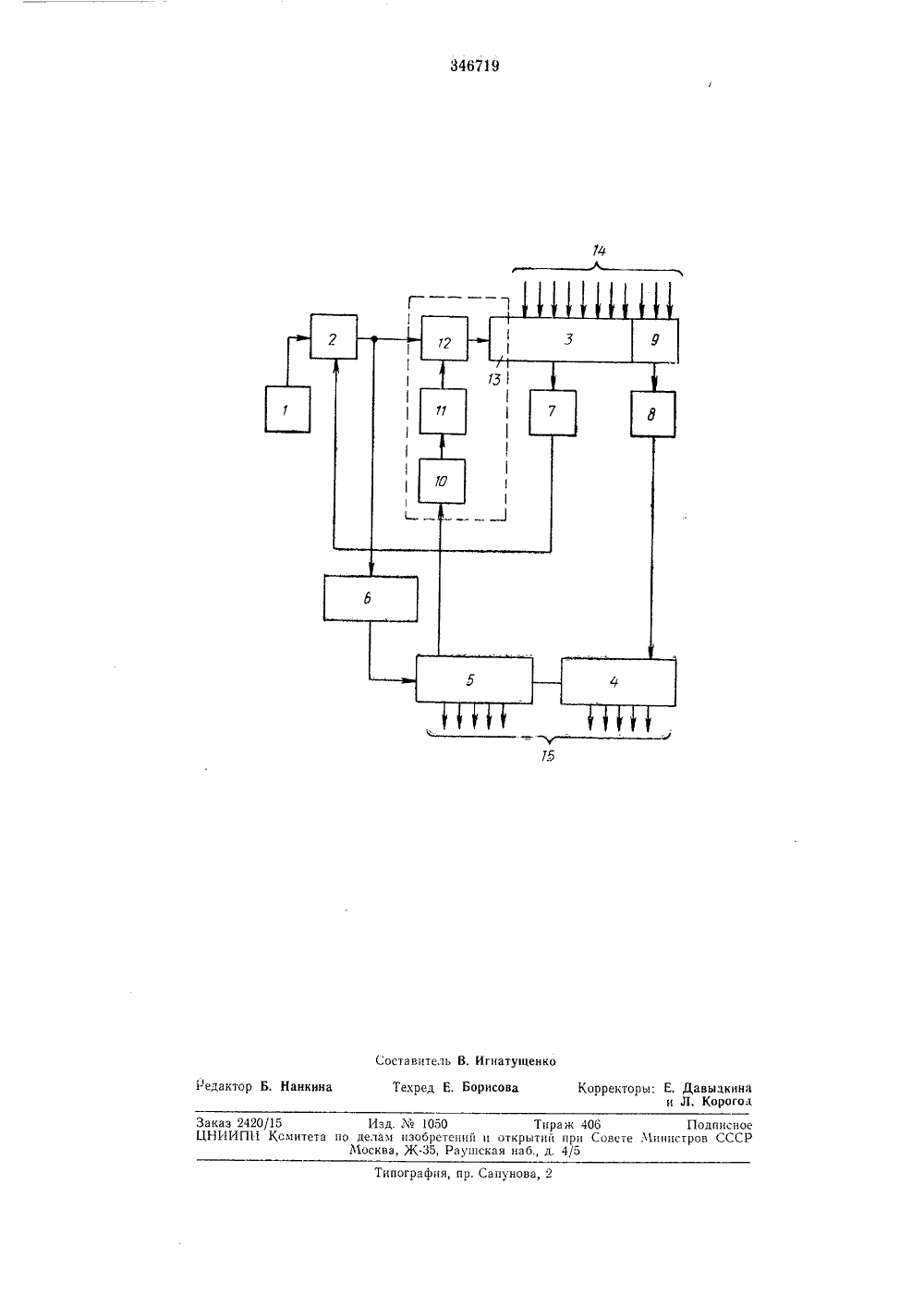

346719 Союз Советски Социалистическил РеспуоликЗависимое от авт. свидетельстваЗаявлено 02.11.1971 ( 1623238(18-24)с присоединением заявкиПриоритетОпубликовано 28.711.1972, Бюллетень23Дата опубликования описания 04.И 11.1972 Ч Кч б 061 50 комитет ло делам зооретемий и открытийДК 681.325,53 (088,8) Совете Мимистро СССР Авторызобретен, Досковский и Г. В. Мартинен аявите РЕО 61 АЗОВАТЕЛЬ ДВОИЧНОГО КОДА В ДВОИЧНО ДЕСЯТИЧНЫЙ КОД ГРАДУСОВ И МИНУТИзобретение относится к области автоматики и вычислительной техники и предназначено для преобразования двоичного кода угла в двоично-десятичный код градусов и минут.Известен преобразовательдвоичного кода в двоично-десятичный код градусов и минут, содержащий двоично-десятичные счетчики, двоичный счетчик, два дешифратора, вентили, схему деления на три и реверсивный счетчик.Предложенное устройство отличается тем, что содержит третий дешифратор, вход которого соединен с выходом двоично-десятичного счетчика минут, а выход через линию задержки соединен со входом схемы ИЛИ, второй вход которой соединен с выходом вентиля, а выход - со входом двоичного счетчика, содержащего дополнительный младший разряд,Это позволяет упростить преобразователь за счет исключения реверсивного счетчика.Схема предлагаемого преобразователя изображена на чертеже.Он содержит генератор импульсов 1, вентиль 2, двоичный счетчик 3, двоично-десятичный счетчик градусов 4, двоично-десятичный счетчик минут 5, состоящий из одной пересчетной декады и одной секстады, схему б деления на три, дешифратор 7, дешифрирующий состояние 0 двоичного счетчика; дешифратор 8, дешифрирующий состояния трех старших разрядов 9 двоичного счетчика, в которых исключены шины переноса; дешифратор 10, служащий для выделения импульсовкоррекции, линию задержки 11, схему ИЛИ12, дополнительный младший разряд 13 двоичного счетчика, входные шины 14, выходные 15.Устройство работает следующим образом.Генератор импульсов 1 непрерывно вырабатывает последовательность импульсов, которая не проходит через вентиль 2 до тех пор,10 пока двоичный счетчик 3 находится в нулевомсостоянии. После записи в двоичный счетчикпреобразуемого числа дешифратор нуля 7выдает на вентиль 2 сигнал разрешения. Вентиль откроется, и последовательность импульсов поступит одновременно на схему ИЛИ12 и на схему б деления на три, С выходасхемы ИЛИ 12 последовательность импульсов поступает на дополнительный младшийразряд 13 двоичного счетчика 3, работающегона вычитание.Когда двоичное число, записанное в двоичном счетчике 3, сосчитается до нуля, дешифратор 7 выдает запрещающий сигнал на вентиль2, который прекращает подачу импульсов надвоичный счетчик 3 и на вход схемы б деления на три,Благодаря введению в двоичный счетчик 3дополнительного младшего разряда 13, двоичное число, записанное в остальные разряды,30 умножается на два,Код, содержащийся в трех старших разрядах 9 двоичного счетчика 3, поступает черездешифратор 8 на предварительную установкувыходного двоично-десятичного счетчика градусов 4.Таким образом, после прекращения поступления импульсов па вход двоичного счетчика3 и двоично-десятичных счетчиков градусов 4и минут б, в последних зафиксируется числоградусов и минут, выраженное в двоично-десятичной форме.Цена счетных импульсов, поступающих навход двоичного счетчика 3, будет равна ценеединицы младшего разряда входного двоичного кода, т. е.15= О,6591796875 .2-Цена счетных импульсов на выходе схемы бделения на три будет20- О,98876953125,2а цена каждого счетноо импульса на выходевыходного двоично.-десятичного счетчика ми+ут б равна весу" ьгйЪдшего разряда этогосчетчика, т. е. 1.Таким образом, каждый импульс, записанный в двоично-десятичный счетчик минут,будет нести ошибку, равную1 - 0,98876953125=0,01123046875,что может в случае преобразования максимального кода, записанного в двоичный счетчик 3, дать набегающую ошибку350,01123046875 2700: 30,32.Для устранения этой ошибки устройство содержит третий дешифратор 10, Дешифратор10 выдает один импульс на каждые 30 импульсов, поступающих на вход двоично-десятичного счетчика минут 5, Через линию задержки 11, задерживающую этот импульс приблизительно на половину периода следованияимпульсов, вырабатываемых генератором импульсов 1, оно поступает на схему ИЛИ 12, 45С выхода схемы ИЛИ 12 задержанный импульс поступает на вход дополнительного младшего разряда 13 входного двоичного счетчика 3.Таким образом, общее число импульсов, поступающих на двоичный счетчик 3, будет составлять:2700 2700 330 2 2 что соответствует максимальному двоичному числу (2 - 1), которое может быть записано во входной двоичный счетчик 3.Набегающая ошибка за цикл коррекции будет равна 0,01123046875 60=0,673828125, т. е. меньше допустимой (1).Перед каждым новым преобразованием входной двоичный счетчик 3, выходные двоично-десятичные счетчики градусов 4 и минут 5 и схема б деления на три устанавливаются в нулевое состояние.Предмет изобретенияПреобразователь двоичного кода в двоично. десятичный код градусов и минут, содержащий двоично-десятичный счетчик градусов,. соединенный с двоично-десятичным счетчиком минут, двоичный счетчик, соединенный с первым дешифратором, вентиль, вход которого соединен с выходом дешифратора, схему деления на три, выход которой соединен со входом двоично-десятичного счетчика минут, а вход - с выходом вентиля, второй дешифратор, выход которого соединен с двоично-десятичным счетчиком градусов, а вход - со старшими разрядами двоичного счетчика, схему ИЛИ и линию задержки, отлссчающссйся тем, что, с целью упрощения, он содержит третий дешифратор, вход которого соединен с выходом двоично-десятичного счетчика минут, а выход через линию задержки соединен со входом схемы ИЛИ, второй вход которой соединен с выходом вентиля, а выход - со входом двоичного счетчика, содержащего дополнительный младший разряд,Техред Е. Борисова Редактор Б. Нанкина Типография, пр. Сапунова, 2 Заказ 2420/15 Изд. М 1050 Тираж 40 б Подписное ЦНИИПИ Ксмитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж, Раушская наб., д. 4/5
