Держатель образцов для измерения параметров магнитных материалов

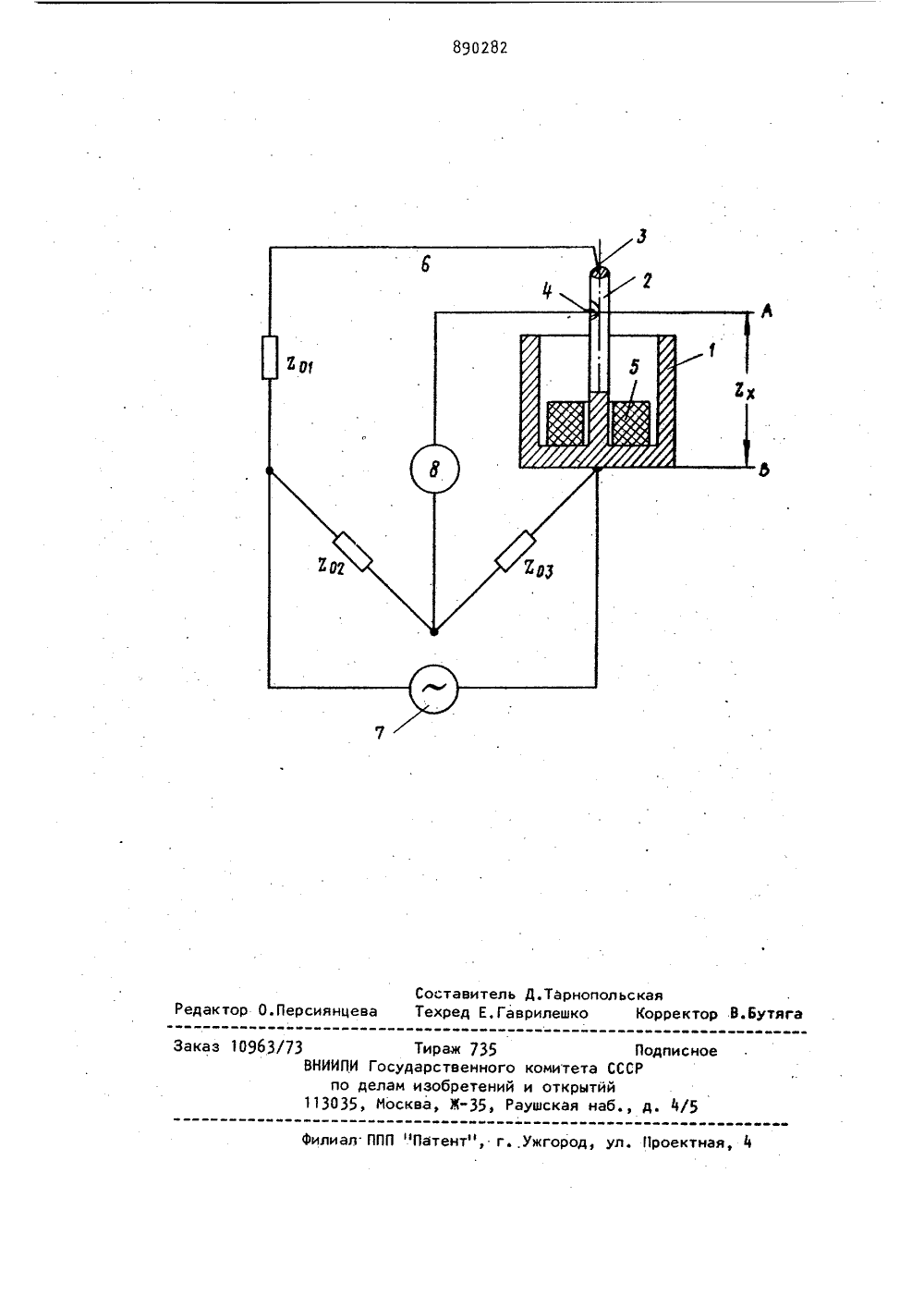

1890282 Союз СоветскикСоцивлистическикРеспублик Оп ИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(51)М. Кл,С 01 й 33/00/6 01 й 33/12 3 Веударсткнай кеавтет СССР аф лалаи изобретений и еткрытв 11(72) Авторы изобретения А.Ф,Кугаевский и А.Б.Лукашен жский снознаменный институт авиации им. Ленинског жен 71) Заяви омсо 54) ДЕРЖАТЕЛ БРАЗЦОО ДЛЯ ИЗМЕРЕНИЯ ПАРАМЕТРОГНИТНЫХ МАТЕРИАЛОВ али питани род контей онтактного ежному плечу орого контак ельной диаго хема держате 1Изобретение относится к электроизмерительной технике,По основному авт.св.Р 343232 известен держатель образцов для измерения параметров магнитных материалов,. содержащий короткозамкнутый кон"тейнер образцов, выполненный из наружного цилиндра и внутреннего электрода 1,11Недостаток устройства заключает"ся в его невысокой точности.Целью изобретения является повышение точности измерений параметров.материалов.Поставленная цель достигается тем,что держательобразцов, содержащийкороткозамкнутый коаксиальный контейнер, состоящий из наружного цилиндра и внутреннего электрода, снабжен мостом переменного тока и дву 20мя контактными гнездами, расположенными на внутреннем электроде короткозамкнутого коаксиального контейнера, при этом наружный цилиндр контейнера подключен к диаго моста, внутренний элек ра посредством одного гнезда подсоединен к с моста, а посредством в ного гнезда." к измери нали моста.На чертеже на Держатель образцов содержит короткозамкнутый коаксиальный контейнер, состоящий из наружного цилиндра 1 и внутреннего электрода 2. На внутреннем электроде 2 находятся два контактных гнезда 3 и 4, первое гнездо 3(расположено на свободном конце электрода 2, а второе гнездо 4 - на участке между первым контактным гнездом 3 и местом помещения в контейнер испытуемого образца 5.Контейнер подключают к мосту 6 переменного тока, имеющего в общем случае плечи сравнения, например, с об890282 Формула изобретения разцовыми мерами комплексных сопротивлений 2 О Е и 2 О высокочастотный генератор 7 и измеритель 8,как правило, - прибор типа вольтметра. При этом первое контактноегнездо 3 электрически последовательно соединяют с элементом смежногоплеча сравнения моста, в частности,с образцовой мерой 7 а второе контактное гнездо 4 -,с измерителем 8. 1 еВ результате участок А-,В контейнерамежду короткозамкнутым концом ивторым контактным гнездом 4 составляет плечо измерения моста с комплексным сопротивлением Е, в то время 1как смежное плечо сравнения моставключает участок между контактнымигнездами 3 и 4 внутреннего электрода2 и образцовую меруРабота держателя образцов заключаетщся в следующем,Первоначально, когда контейнерпуст, изменяя сопротивления образ"цовых мер ЕЕ, и Е плеч сравнения моста 6, производят его уравно- ивешивание до наступления момента, пока электрический сигнал в измеритель"ной диагонали, т.е. поступающий в из"меритель 8, не будет равен нулю иликакому наименьшему. Затем размыкают электрические соединения в контактных гнездах 3 и 4, и в контейнер помещают испытуемый образец 5,нанизав его,соосно на внутреннийэлектрод 2. После этого контейнеропять включают в электрическую схе. му моста 6, и по сигналу разбаланса в измерительной диагонали с помощью измерителя 8 судят об изменении приращении сопротивления У,характеризующем в полной мере электромагнитные показатели образца 5.Аналогичным образом измеряютэлектромагнитные характеристики дру 4гих образцов высокочастотных ферромагнетиков,всякий раз размыкая и замыкая посадочные места контактных гнезд 3 и 4 при пустом и заполненном образцом контейнере. Таким образом, держатель образцов для измерения параметров магнитных .материалов выгодно отличается от известных устройств, подобного назначения, так как за счет специфических конструктивных особенностей и определенного подключения к электрической. схеме моста переменного тока, обеспечивается высокая точность измерения электромагнитных характеристик высокочастотных ферромагнетиков. Держатель, образцов для измерения параметров магнитных материалов по авт.св. У 343232, о т л и ч а ющ и й с я тем, что, с целью повышения точности измерений, он снабжен мостом переменного тока и двумя контактными гнездами, расположенными на внутреннем электроде короткозамкнутого коаксиального контейнера, при этом наружный цилиндр контейнера подключен к диагонали питания моста, внутренний электрод контейнера посредством одного контактного гнезда подсоединен к смежному плечу моста, а посредством второго контактного гнезда - к измерительной диагонали моста. Источники информации принятые во внимание при экспертизе 1. Авторское свидетельство ССОРИ 343232, кл. 6 01 В 33/00, 1967..Пе янцев лешко Заказ одпис илиал ППП "Патент", гужгород, ул. Проектная, 4/73 Тираж ВНИИПИ Государств по делам изобр 113035, Москва, Ж
