Материал для изготовления рабочей поверхностибалков (дисков)

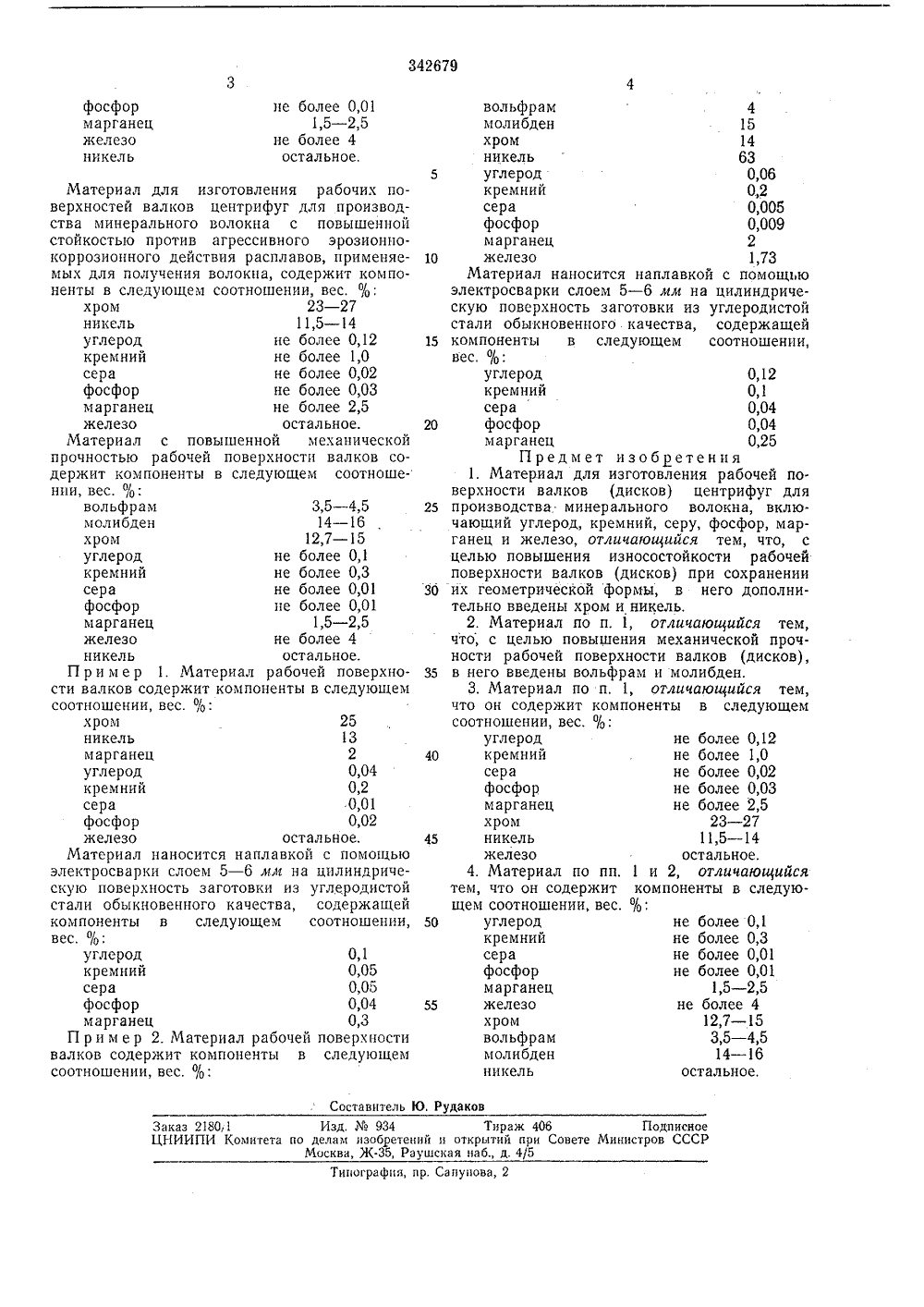

342679 О П И С А Н И Е ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистицеских РеспубликКомитет оо делам изобретений и открытий ори Совете Министров СССРУДК 66.06.57(088.8) П,ттти 7,.Л, И. Зайцева, А. Е. Рунов и Б, И, Морозо . - : Б"; 1 Авторыизобретения Всесоюзный научно-исследовательский и проектный институт Тепло проектЗаявитель МАТЕРИАЛ ДЛЯ ИЗГОТОВЛЕНИЯ РАБОЧЕЙ ПОВЕРХНОСТИ ВАЛКОВ (ДИСКОВ) ЦЕНТРИфУГ ДЛЯ ПРОИЗВОДСТВА МИНЕРАЛЬНОГО ВОЛОКНАИзобретение относится к материалу для изготовления рабочей поверхности валков (дисков) центрифуг для производства искусственного минерального волокна и может найти применение в промышленности строительных материалов.Между рабочей поверхностью валка, соприкасающейся для образования волокна с жидкотекучим расплавом при температуре 1350 - 1400 С, и его посадочной частью (ступицей) имеется большой температурный перепад.Известен материал для изготовления рабочей поверхности валков (дисков) центрифуг для производства минерального волокна пз углеродистой стали обыкновенного качества, содержащий компоненты в следующем соотношении, вес. %:углерод не более 0,22 кремний 0,05 - 0,35сера не более 0,06 фосфор не более 0,08 марганец 0,25 - 0,65 Рабочая поверхность валков, изготовленных из такого материала, имеет низкую стойкость против агрессивного эрозионно-коррозионного действия расплавов, применяемых для получения минерального волокна, что вызывает быстрый износ и резкое изменение геометрической формы рабочей поверхности в процессе эксплуатации, нарушающие технологический процесс.С целью повышения износостойкостп волокнообразующих валков при сохранении (малом5 изменении) геометрической формы их рабочей поверхности в состав предлагаемого материала для изготовления рабочей поверхности валков дополнительно введены хром и никель, а соотношения компонентов в материале сле дующие, вес. %:хром 23 - 27никель 11,5 - 14 углерод не более 0,12кремний не более 1,0 15 сера не более 0,02фосфор не более 0,03 марганец не более 2,5 железо остальное. 20 Для повышения механической прочностирабочей поверхности валков в состав материала дополнительно вводятся вольфрам и молибден, а соотношения компонентов в материале приняты следующими, вес. %: 25 вольфрам 3,5 - 4,5молибден 14 - 16 хром 12,7 - 15 углерод не более 0,1кремний нс более О,З 30 сера не более 0,01342679 фосформарганецжелезоникель не более 0,01 1,5 - 2,5 не более 4 остальное, 20 45 Составитель Ю. Рудаков Заказ 21801 Изд,934 Тираж 406 Подписное ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж, Раушская наб., д. 4/5 Типография, пр. Сапунова, 2 Материал для изготовления рабочих поверхностей валков центрифуг для производства минерального волокна с повышенной стойкостью против агрессивного эрозионнокоррозионного действия расплавов, применяемых для получения волокна, содержит компоненты в следующем соотношении, вес. %:хром 23 - 27 никель 11,5 - 14 углерод не более 0,12 кремний не более 1,0 сера не более 0,02 фосфор не более 0,03 марганец не более 2,5 железо остальное.Материал с повышенной механической прочностью рабочей поверхности валков содержит компоненты в следующем соотношении, вес. %:вольфрам 3,5 - 4,5 молибден 14 - 16 хром 12,7 - 15 углерод не более 0,1 кремний не более 0,3 сера не более 0,01 фосфор не более 0,01марганец 1,5 - 2,5 железо не более 4 никель остальное.П р и м е р 1. Материал рабочей поверхности валков содержит компоненты в следующем соотношении, вес. %:хром 25 никель 13марганец 2 углерод 0,04кремний 0,2 сера 0,01 фосфор 0,02железо остальное.Материал наносится наплавкой с помощью электросварки слоем 5 - 6 мм на цилиндрическую поверхность заготовки из углеродистой стали обыкновенного качества, содержащей компоненты в следующем соотношении, вес. /оуглерод 0,1 кремний 0,05 сера 0,05 фосфор 0,04 марганец 0,3П ри м е р 2. Материал рабочей поверхности валков содержит компоненты в следующем соотношении, вес, %: вольфрам 4 молибден 15 хром 14 никель 635 углерод 0,06кремний 0,2 сера 0,005 фосфор 0,009 марганец 2 10 железо 1,73Материал наносится наплавкой с помощьюэлектросварки слоем 5 - 6 мм на цилиндрическую поверхность заготовки из углеродистой стали обыкновенного качества, содержащей 15 компоненты в следующем соотношении,вес, %:углерод 0,12 кремний 0,1 сера 0,04 фосфор 0,04 марганец 0,25Предмет изобретения1. Материал для изготовления рабочей поверхности валков (дисков) центрифуг для 25 производства минерального волокна, включающий углерод, кремний, серу, фосфор, марганец и железо, отличающийся тем, что, с целью повышения износостойкости рабочей поверхности валков (дисков) при сохранении Зо их геометрической формы, в него дополнительно введены хром и никель.2. Материал по п. 1, отличающийся тем,что, с целью повышения механической прочности рабочей поверхности валков (дисков), 35 в него введены вольфрам и молибден.3, Материал по п. 1, отличающийся тем,что он содержит компоненты в следующем соотношении, вес. %:углерод не более 0,12 40 кремний не более 1,0сера не более 0,02 фосфор не более 0,03 марганец не более 2,5 хром 23 - 27 никель 11,5 - 14 железо остальное.4, Материал по пп. 1 и 2, отличающийсятем, что он содержит компоненты в следующем соотношении, вес. %;50 углерод не более 0,1кремний не более 0,3 сера не более 0,01 фосфор не более 0,01 марганец 1,5 - 2,5 55 железо не более 4хром 12,7 - 15 вольфрам 3,5 - 4,5 молибден 14 - 16 никель остальное,
