Избирательный усилительisb о г” с-” -“«л и л о oui. _v; -c, hal(lfttlt; t; j: ; -.;: f-vi вивлиог1: -г •gt; amp;
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 338987
Авторы: Белавин, Выпиранова
Текст

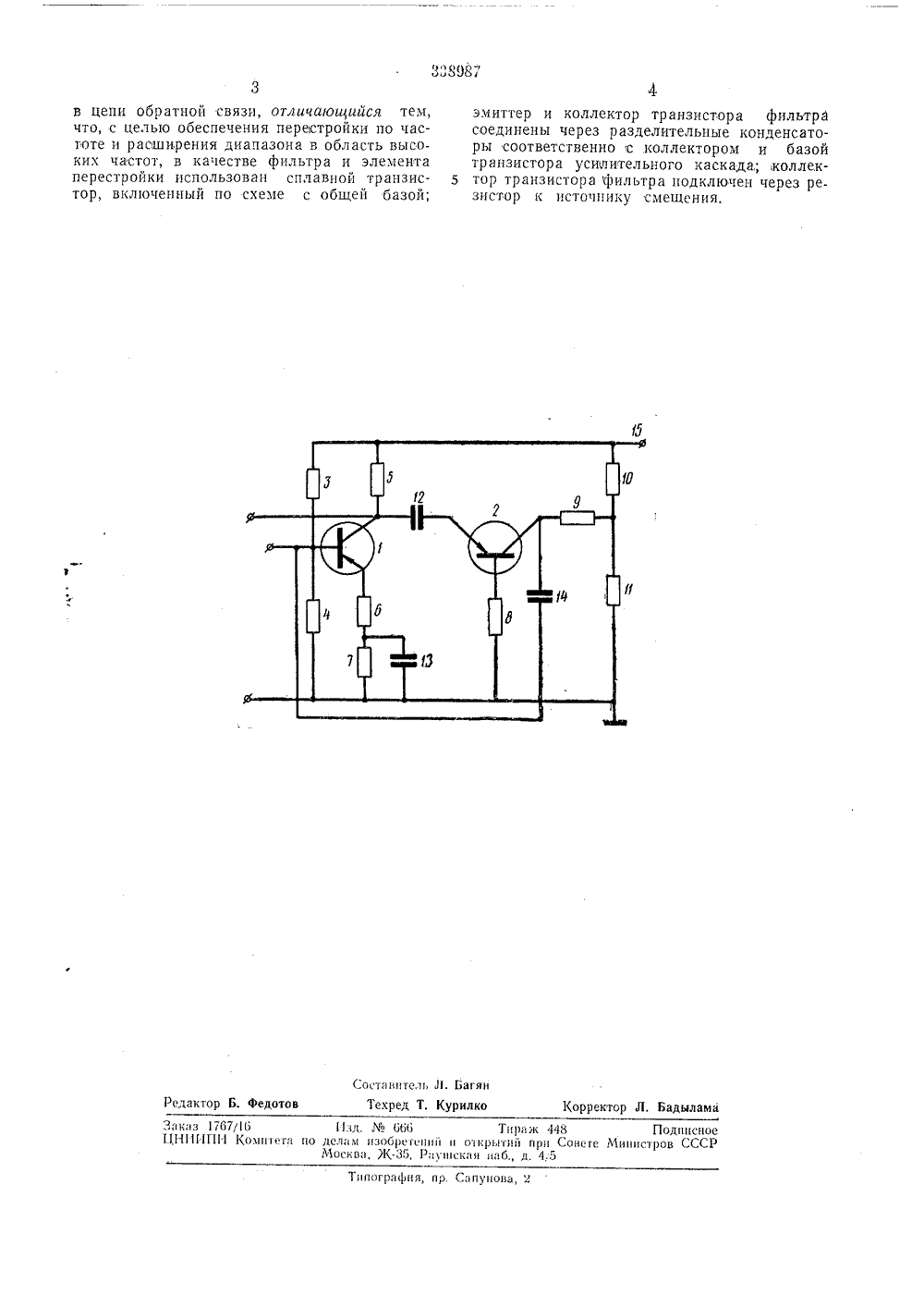

Союз Советских Социалистических Республик.1970 (а 1433938126-9) Заявлено 031 3 присоединением заявки-риоритетубликовапо 15 Х,1972, Бюллетеньата опубликования описания 8 Х.1972 деламоткрытий ет аобретеиии пои Совете ССДК 621.375.4(088.8) Авторыизобретени В. А. Белавин, Р, Г. Выпирано вптель Казанский ордена Трудового Красного Знамени авиационный институт фъя о г 5 БИРЛТЕЛЬНЫЙ И 1 ЕЛ Предмет изобрете усилительн , в качест транзистоей базой,Изобретение относится к радиотехнике. Устройство может быть использовано в различной радиотехнической аппаратуре, в частности, в анализаторах спектра сигналов,Известен избирательный усилитель, содержащий транзисторный усилительный каскади фильтр в цепи обратной связи.Однако в известном устройстве трудно осуществить согласование фильтров и усилительных устройств в области высоких частот, арезонансная частота относительно низка.Цель изобретения - обеспечение перестройки по частоте и расширение диапазона в область высоких частот. Достигается она тем,что в предлагаемом усилителе в качествефильтра и элемента перестройки использовансплавной транзистор, включенный по схеме собщей базой; эмиттер и коллектор транзистора фильтра соединены через разделительныеконденсаторы соответственно с коллектором ибазой транзистора усилительного каскада, аколлектор транзистора фильтра подключен через резистор к источнику смещения.На чертеже представлена принципиальнаяэлектрическая схема предложенного устройства,Усилитель содержит ь" дна, транзисторе 1, фильтр ве оиспользован сплавный Р юченный по схеме с общ ы 3 - 11 и конденсаторы 12 - 14, Эмиттер и коллектор транзистора 2 соединены через разделительные конденсаторы 12 и 14 соовветственно с коллектором и базой транзистора 1, Коллектор транзистора 2 подключен через резистор 9 к источнику напряжения смещения, об,разуемого делителем на резисторах 10 и 11 и источником напряжения питания 15.Входной сигнал подается в цепь базы усилительного,каскада на транзисторе 1, усиливается и поступает на вход фильтра в цепи обратной связи на транзисторе 2, обеспечивающего избирательность схемы. С выхода фильтра по цепи обратной связи сигнал опять поступает на вход усилительного каскада на транзисторе 1. При помощи делителя на резисторах 10 и 11 обеспечиваются необходимое смещение для работы фильтра и электронная перестройка на частоте путем модуляции толщины базы транзистора 2. Подбором сопротивления резистора 8 регулируют,коэффициент передачи фильтра, а симметрии частотной характеристики устройства достигают подбором сопротивления резистора 9, 25 Избирательный усилитель, содержащий уси.лительный каскад на транзисторе и фильтр. Федот Заказ 17676 11 зд.666 Тираж 448ЦН 11 ИПИ Комитета по делам изобретений и открнггий при СоветеМосква, )К, Рау гиская иаб., д. 45 Подписо нистров СССпография, пр. Сапунова, 2 в цепи обратной связи, отличающийся тем, что, с целью обеспечения перестройки по частоте и расширения диапазона в область высоких частот, в качестве фильтра и элемента перестройки использован сплавной транзистор, включенный по схеме с общей базой; эмиттер и коллектор транзистора фильтра соединены через разделительные конденсаторы соответственно с коллектором и базой транзистора усилительного каскада;,коллек тор транзистора фильтра подключен через резистор к источнику смещения,
СмотретьЗаявка
1433938
Казанский ордена Трудового Красного Знамени авиационный институт
В. А. Белавин, Р. Выпиранова
МПК / Метки
МПК: H03F 1/44
Метки: hal(lfttlt, l-(+, вивлиог1, избирательный, усилительisb, •gt
Опубликовано: 01.01.1972
Код ссылки
