Устройство для дифференциально-фазной защиты

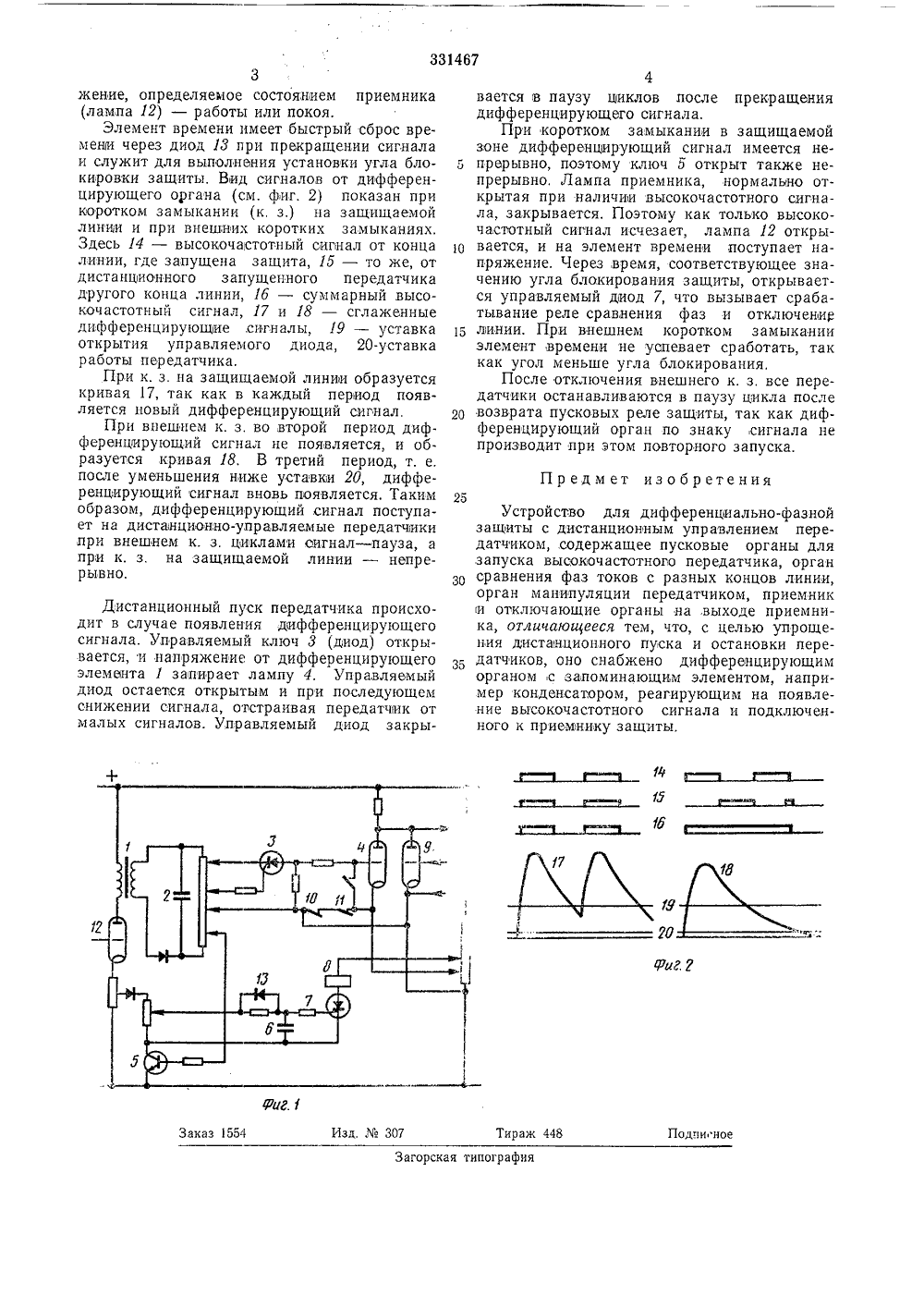

717 аС А РЕТ Соаз СоветскиоциалистическРеспублик Зависимое от авт. свидетел Заявлено 27 Ч 1.1970 ( 1 М.Кл. Н 021 3/3 ением заявки М со Комитет по делам изобретений и открытий при Совете МинистровПриорит публиковано 07.111.1972. Бю К 621.316,925(088 вания описания 2 1.1 Ч.1972 ата опуоли Авторзобретени М. Раков аяви ТРОЙСТВО ДЛЯ ДИФФЕРЕНЦИАЛЬНО-ФАЗНОЙ ЗАЩИТЫ Изобрдифференцонным упрИзв естфазной запередатчикдля запусорган сравлинии, оргемник и оем ника.Цельюдистанцио трой ты с етение относит иально-фазно авлением пер ны устройств щиты с дистан ом, содержа ка высокочас нения фаз т ан манипуляц тключающие овам для истанцисякуи защиедатчиа диционньщее путотногоков сии перрганы ком.фференциальном управлением сковые органы о передатчика, разных концов едатчиком, прина выходе приизобретения ного пуска является упрощение остановки передатчиЭто достигается тем, что устройство снабжепо дифференцирующим органом с запоминающим элементом, например конденсатором, реагирующим на появление высокочастотного сигнала и подключенного к приемнику защиты.На фиг, 1 приведена принципиальная схема предлагаемого устройства; на фиг, 2 - . сигналы от дифференцирующего органа,Устройство дистанционного управления передатчиком дифференциально-фазной защиты содержит направленный, т. е. реагирующий только на один знак изменения величины дифференцирующий элемент 1 со сглаживаощим конденсатором 2, подключенный к приемнику, ключ 3 и лампу 4, управляющую передатчиком, Орган сравнения фаз манипуляции имеет ключ 5, элемент б времени, ключ 7 и реле 8 сравнения фаз.Устройство работает только при одном зна ке сигнала, т. е. при изменении режтма от покоя к работе - при появлении высокочастотного сигнала. При переходе от работы к покою, т. е. при остановке передатчиков, дифференцирующий элемент уже не работает по О знаку изменения величины. Ключ 3 (управляемый диод) открывает цепь дифференцирующего элемента 1 на лампу 4, управляющую передатчиком путем изменения потенциала сетка - катод этой лампы, Этот ключ опреде ляет установку дистанционного пуска передатчика,Работа передатчика происходит в том случае, если одновременно заперты лампа 4 и лампа 9 манипуляции, так как на экранную 20 сетку первого каскада усилителя поступает санодов этих ламп положительный потенциал.Таким образом, передатчик работает только при его запуске и наличии соответствующей фазы манипуляции. Контакты пусковых реле 25 10, 11 защиты осуществляют запуск передатчика также изменением потенциала сетка - катод этой же лампы 4. В органе сравнения фаз манипуляции ключ 5, управляемый от дифференцирующего элемента, при своем от- ЗО крытии выдает на элемент б времени напря331467 15 д.3 аказ 1554 Тираж 448 ода Загорская типография жение, определяемое состоянием приемника (лампа 12) - работы или покоя,Элемент времени имеет быстрый сброс времени через диод 18 при прекращении сигнала и служит для выполнения установки угла блокировки защиты, Вид сигналов от дифференцирующего органа (см. фиг. 2) показан при коротком замыкании (к. з.) на защищаемой линии и при внешних коротких замыканиях, Здесь 14 - высокочастотный сигнал от конца линии, где запущена защита, 15 - то же, от дистанционного запущенного передатчика другого конца линии, 1 б - суммарный высокочастотный сигнал, 17 и 18 - сглаженные дифференцирующие,сигналы, 19 - уставка открытия управляемого диода, 20-устав к а работы передатчика.При к. з, на защищаемой линии образуется кривая 17, так как в каждый период появляется новый дифференцирующий сигнал.При внешнем к, з, во второй период дифференцирующий сигнал не появляется, и образуется кривая 18. В третий период, т. е. после уменьшения ниже уставки 20, дифференцирующий сигнал вновь появляется. Таким образом, дифференцирующий сигнал поступает на дистанционно-управляемые передатчики при внешнем к. з, циклами сигнал - пауза, а при к. з, на защиш,аемой линии - непрерывно. Дистанционный пуск передатчика происходит в случае появления дифференцирующего сигнала. Управляемый ключ 3 (диод) открывается, и напряжение от дифференцирующего элемента 1 запирает лампу 4. Управляемый диод остается открытым и при последующем снижении сигнала, отстраивая передатчик от малых сигналов. Управляемый диод закрывается в паузу циклов после прекращения дифференцирующего сигнала.При коротком замыкании в защищаемойзоне дифференцирующий сигнал имеется непрерывно, поэтому ключ 5 открыт также непрерывно. Лампа приемника, нормально открытая при наличиями высокочастотного сигнала, закрывается. Поэтому как только высокочастотный сигнал исчезает, лампа 12 открыи вается, и на элемент времени поступает напряжение. Через, время, соответствующее значению угла блокирования защиты, открывается управляемый диод 7, что вызывает срабатывание реле сравнения фаз и отключени 15 л(инии. При внешнем коротком замыканииэлемент времени не успевает сработать, так как угол меньше угла блокирования,После отключения внешнего к. з. все передатчики останавливаются в паузу цикла после 20 возврата пусковых реле защиты, так как дифференцирующий орган по знаку сигнала не производит при этом повторного запуска. Предмет изобретения 25Устройство для дифференциально-фазнойзащиты с дистанционным управлением передатчикомсодержащее пусковые органы для запуска высокочастотного передатчика, орган сравнения фаз токов с разных концов линии, орган манипуляции передатчиком, приемник и отключающие органы на,выходе приемника, отличающееся тем, что, с целью упрощения дистанционного пуска и остановки пере датчиков, оно снабжено дифференцирующиморганом с запоминающим элементом, например конденсатором, реагирующим на появление высокочастотного сигнала и подключенного к приемнику защиты.
