Способ формирования суммарно-разностных диаграмм на вбсших типах волн
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

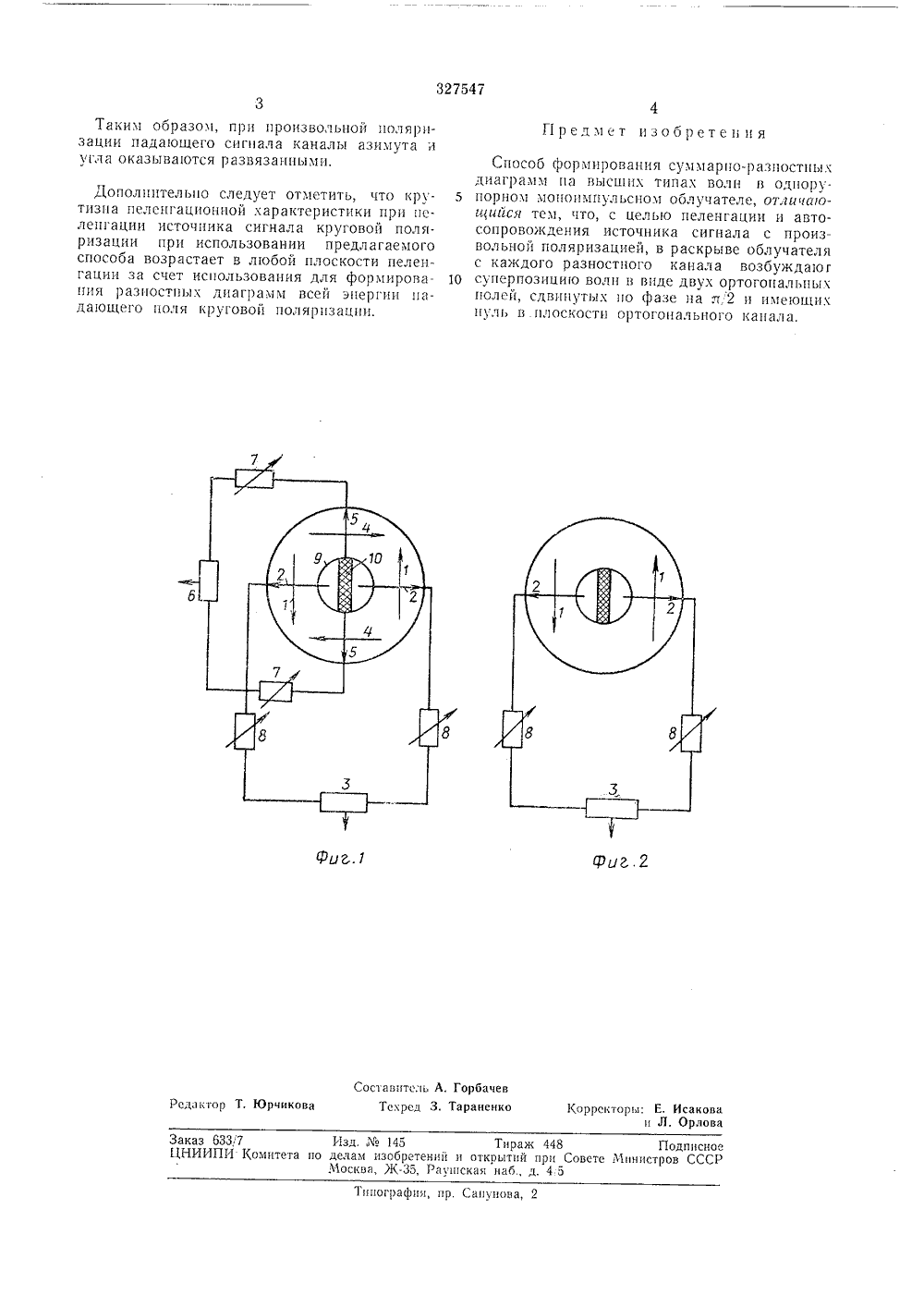

3 о н,".;.: т . :,327547 ОПИСАНИЕ ИЗОБРЕТЕН Ия К АВТОРСКОМУ СВИДЕТЕЛЬСТВУСоюз Соеетскик Социалистическик РеспубликЗависимое от авт. свидетельстваМ Кч Н 01 г 1300 Заявлено 19,7,1969 ( 133031926-9) присоединением заявкиорит митет по делам изобретении н открытпри Совете МинистреСССР У;1,1( 621.396.67.095,11972. Бюллетеньсия описания 20.111.197 оликовацо а опублико Авторыизобретеци В. А. Римша, Б. Г. Сергеев и Л. С. Комков явитель СПОСОБ ФОРМИРОВАН ИЯ СУММАРНО-РАЗНОСТНЪ ДИАГРАММ НА ВЫСШИХ ТИПАХ ВОЛН Изобретение может быть использовано при приеме ицформации, измерении угловых координат и автосопровождении источника сигнала антенными системами.Известные способы формирования суммарно-разностных диаграмм на высших типах волн в одцорупорном моцоимпульсцом облучателе це позволяют обеспечить пелецгацшо и авгосопровождецие источника сигнала с произволыюй поляризацией,В целях устранения указанных недостатков по предлагаемому способу в раскрыве облучателя с каждого разностного канала возбуждают суперпозицию волн в виде двух ортогональных голей, сдвинутых по фазе на л,2 и имеющих нуль в плоскости ортогонального канала.На фиг. 1 приведены суперпозиции волн высших типов, которые соответствуют отклонению источника сигнала по азимутальной и угломестцой координатам одновременно; ца фиг. 2 - суперпозиции волн только для азимутального канала.Суперпозиции 1 и 2 образуются одновременно с гибридного соединения (азимутального) 3, а суперпозиции 4 и б - с гибридного соединения (угломестного) б. Между суперпозициями 1, 2, 4, 5 с помощью фазовращателей 7 и 8 введен фазовый сдвиг на тт,2, Суммарный сигнал поступает ца выход суммарного канала 9 после прохождения через поляризатор 10.Если с азимутальцого направления падаетголна круговои поляризации, то в некотором 5 раскрыве 5 суперпозиция 1 возбуждаетсявертикальной составляющей поля, а суперпозиция 2 - горизонтальной.Так как между вертикальной и горизоцталшгой составляющими поля круговой ноля ризации имеется фазовый сдвиг ца т 2, то последний выбирается фазовратцателями 8, которые задерживают одну из суперпозиций, и обе суперпозиции образуют азимутальный сигнал ошибки на выходе гибридного соедине ция 3. При падении вертикально поляризованного сигнала в некотором раскрыве 5 возбуждается лишь суперпозиция 1, которая также образует сигнал ошибки на выходе гибридного соединения 3.20 Горизонтально поляризованная волна возбуждает суперпозицию 2, которая создает также сигнал ошибки в азимутальном гибридном соединении 3. При приеме линейного наклонного вектора или эллиптически поляри зованцого сигнала в раскрыве возникают одновременно обе суперпозиции 1 и 2 с различными амплитудно-фазовыми соотношениями, однако, оци по-прежнему суммируются в гибридном соединении 3.30 Угломестпый капал работает аналогично.327547 Способ формирования суммарно-разностныхдиаграмм на высших типах волн в однору.порном моноимпульсном облучателе, отличаои(ийся тем, что, с целью пеленгации и авто- сопровождения источника сигнала с произвольной поляризацией, в раскрыве облучателя с каждого разностного канала возбуждаюг 10 суперпозицию волн в виде двух ортогональныхнолей, сдвинутых но фазе на л,2 и имеющих нуль в плоскости ортогонального канала. г.г оставптслв А, Горбачев Текред 3. Таранекко орректоры: Е. Исакова и Л. ОрловаЮрчикова еда кт аказ 633,7 Изд.145ЦНИИПИ Комитета по делам изобретений 1Москва, )К, Рауш Тираж 448открытий при Ская иаб., д. 4 5 Подписноете Министров СССР шография, ир. Сапунова, 2 Таким образом, прн произвольной поляризации падающего сигнала каналы азимута и угла оказываются развязанными. Дополнительно следует отметить, что крутизна пелснгационной характеристики при пеленгации источника сигнала круговой поляризации при использовании предлагаемого способа возрастает в любой плоскости пеленгации за счет использования для формирования разностных диаграмм всей энергии падающего поля круговой поляризации. Предмет изобретен ня
СмотретьЗаявка
1330319
В. А. Римша, Б. Г. Сергеев, А. С. Комков
МПК / Метки
МПК: H01Q 13/00
Метки: вбсших, волн, диаграмм, суммарно-разностных, типах, формирования
Опубликовано: 01.01.1972
Код ссылки
<a href="https://patents.su/2-327547-sposob-formirovaniya-summarno-raznostnykh-diagramm-na-vbsshikh-tipakh-voln.html" target="_blank" rel="follow" title="База патентов СССР">Способ формирования суммарно-разностных диаграмм на вбсших типах волн</a>
