Текст

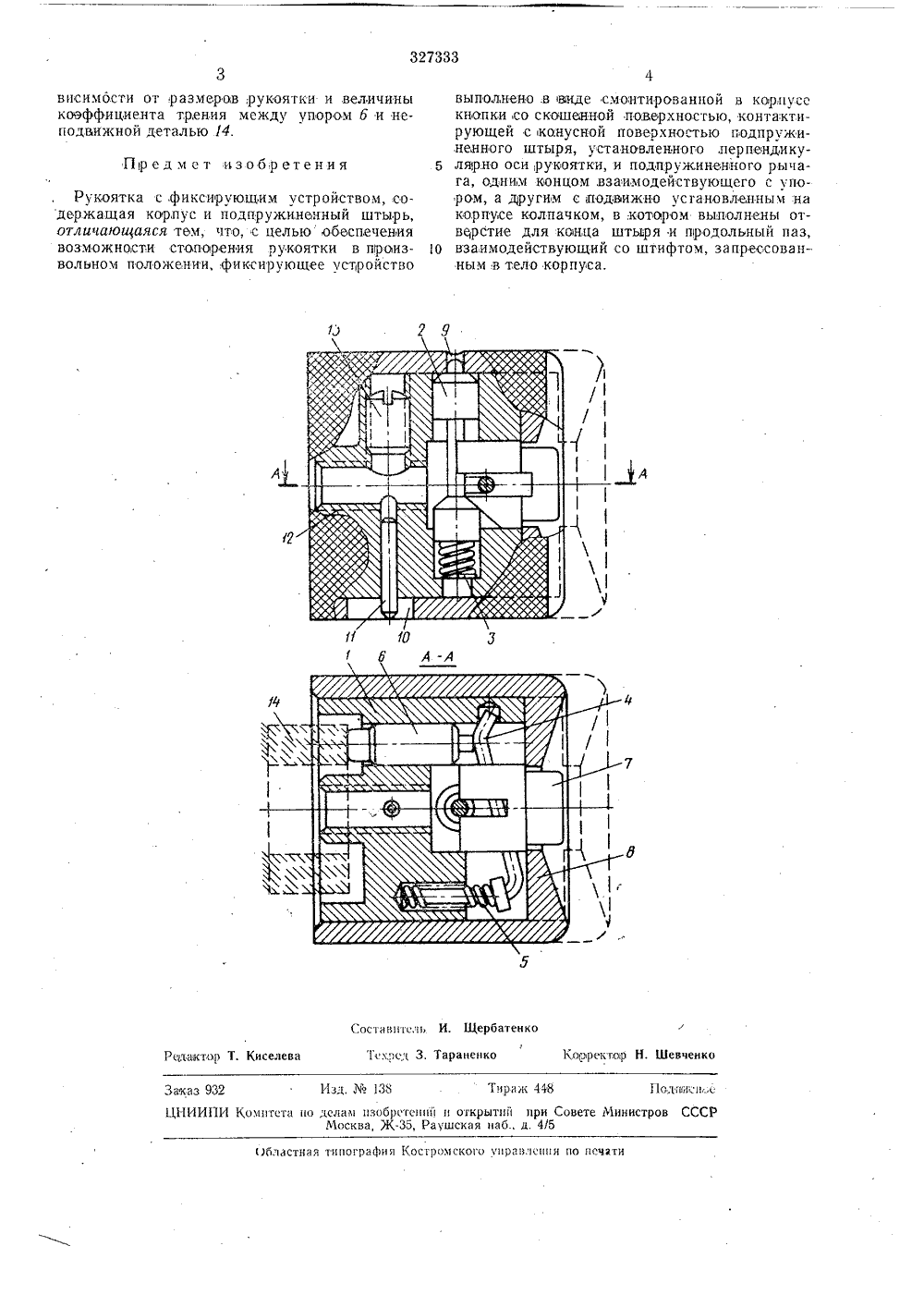

ОП ИСАНИЕ ИЗОБРЕТЕН ИЯ 327333 К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от авт, свидетельства-3 аявлено 01.1 Х.1967 ( 118350025-27) Л 1.Кл, Г 16 Ь 1(02 с присоединением заявки-П,риоритет -Опубликовано 26.1.1972, Бюллетень Ъое 5Дата опубликования описания ЗО.П 1.1972 Комитет по делам изобретений и открытий при .Совете Министров СССРУДК 621,838 (088.8) Авторыизобретения Г, Г. Циппе и А. М. Шендеров Заявитель РУКОЯТКА С ФИКСИРУЮЩИМ УСТРОЙСТВО Изобретение относится к области машино- и приборостроения и может быть использовано для сгопорения осей механизмов или приборов в любом заданном положении.Известны рукоятки с фиксирующим устройством, содеркащие корпус и подпружиненный штырь.Недостатком таких рукояток является возможность их фиксации только через опродоланные интервалы.Целью изобретения является обеспечение возможности стопорения,рукоятки в продольном положении. Это достигается тем, что фиксирующее устройство выполнено в виде смонтированной в корпусе кнопки со скошенной поверхностью, контактирующей с конусной поверхностью подпружинанного штыря, установленного псрпендикулярно оси 1 рукоятки, и подпружиненного рычага, одним концом взаимодействующего с упором, а другим с подвижно установленным на корпусе колпачком, в котором выполнены отверстие для .конца штыря и продольный паз, взаимодействующий со штифтом, запрессованным в тело корпуса.На чертеже показана предлагаемая рукоятка.Она содержит корпус 1, в котором установлены штырь 2 с пружиной Зрычаг 4 с пружиной 5, упор б и кнопка 7. На корпус надет колпачок 8 с отверстием 9 под штырь 2 и про 2дольным пазом 10, взаимодействующим со штифтом 11, запрессованным в тело корпуса.Рукоятка закреплена на оси резьбой 12 и законтрена,вингом 18.5 Фиксация, рукоятки производится следующим образом.При надвиганпи колпачка 8 на корпус 1происходит деформация рычага 4, через который сила давления пружины Б передается упо ру б, взаимодействующему с неподвижной деталью 14. При этом между;ними возникает сила, нормального давления, а следовательно, и сила трения, создающая тормозной момент.В этом, положении колпачок 8 удерживается с 15 помощью штыря 2, которыи под действиемпружины 8 входит в отверстие 9 колпачка 8,Для того, чтобы расстопорить уучку необходимо, нажав на кнопку 7 и преодолев,сопротивление пружины 3, вывести штырь 2 из от верстия 9 колпачка 8. Тогда под действием силы упругости рычага 4 и пружины 5 колпачок 8 сдвигается с корпуса 1 до упора в штифт 11. При этом исчезает сила прижатия упора 4 к неподвижной детали 14, и ось, на 25 которую надета рукоятка, получает возможность свободно вращаться.Описываемая фиксация может происходитьпри любом угле поворота оси, на которую надета рукоятка.30 Тормозной оклеит может изменяться в заоставитсяь И. Щербатен дакто 1) Т. Киселе 1 с;,рсл 3, Таранен оо 1 рсктор Н. Шевченко Ив; Цо 135 ц Тира:к 448 слам изобретений и открытий ири С Москва, Ж, Раушская иаб., д. 4/5 1 од ии."коете Министров СССР каз 932 НИИПИ Комитета и ография Костромского миравясиия ио печати)бяастна висимости от размеров, рукоятки и величины коэффициента трения между упором 6 и неподвижной деталью 14. Прсд м ет изобретения Рукоятка с,фиксирующим устройством, содержащая корпус и подпружиненный штырь, отличающаяся тем, что, с цельюобеспечения возможности стопорения рукоятки в произвольном положении, фиксирующее устройство выполнено .в виде смонтированной в корпусе кнопки со скошенной поверхностью, контактирующей с конусной поверхностью подпружиненного штыря, установленного,перпендику ля 1 рно оси,рукоятки, и подпружиненного рычага, одним концом взаимодействующего с упором, а другим с подвижно установленным на корпусе колпачком, в,котором выполнены отверстие для конца штыря и продольный паз, 1 О взаимодействующий со штифтом, запрессованным в тело корпуса.
СмотретьЗаявка
1183500
Г. Г. Циппе, А. М. Шендеров
МПК / Метки
МПК: F16B 1/02
Метки: isjj, iрлуригy75t-f, r"•jil, всесоюзная, уи-2
Опубликовано: 01.01.1972
