Сохраняющий записанную информацию при перерывах в подаче питания
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

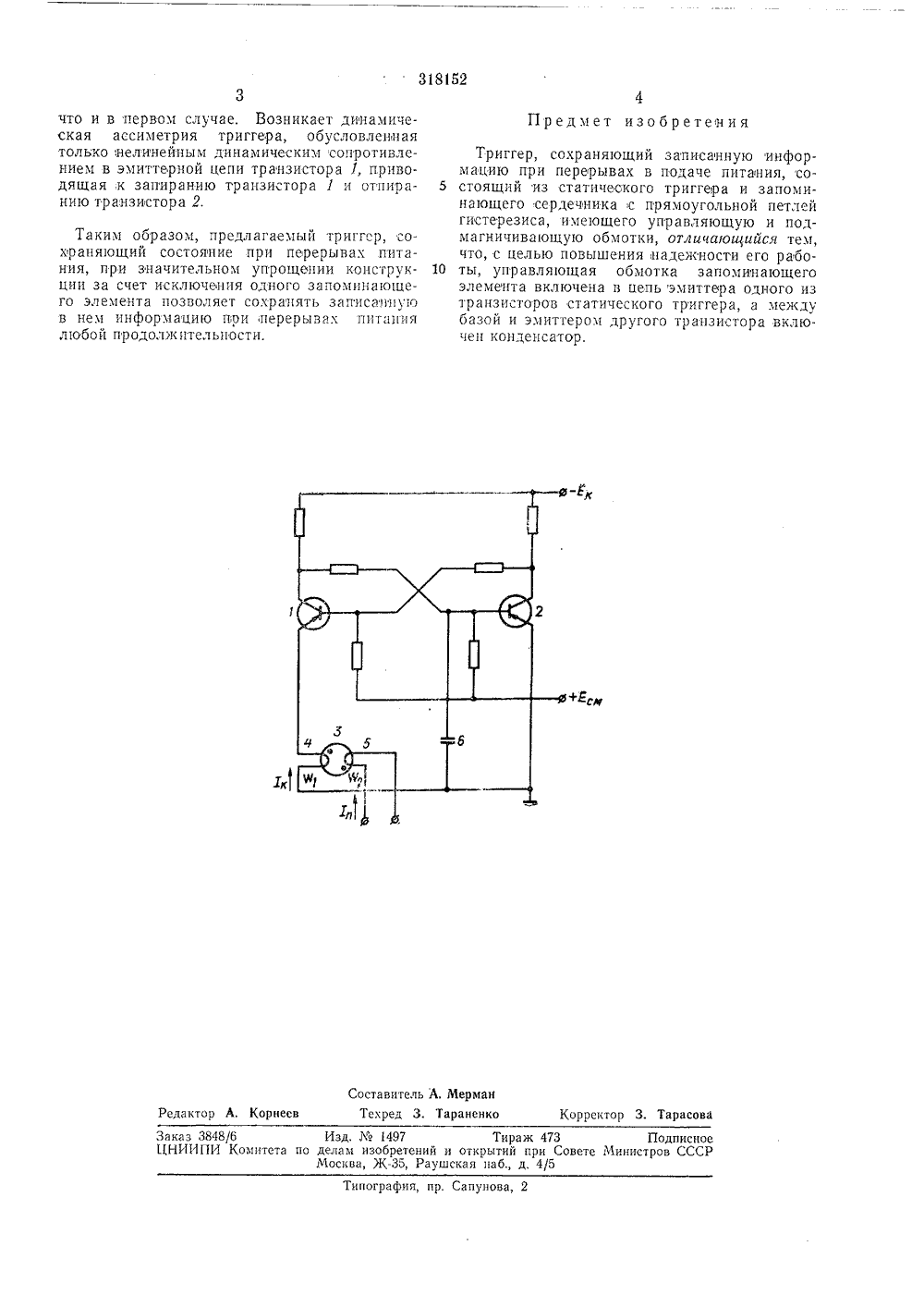

318 В 2 ОПИСАНИЕ Союз Советских Социалистических РеспубликЗависимое от авт. свидетельстваЗаявлено 04,тт 1.1969 ( 1353917/26-9) Зк 3/28 присоединением заявкиУДК 621.374 3(088 8) Комитет по делам зобретеиий и открьлийоритет Бюллетень31а н и я 20.1.1972 Опубликовано 19,Х.1971. Даа опубликования оп ри Совете Министров СССРвто ы РИГГЕР, СОХРАНЯЮЩИЙ ЗАПИСАННУЮ ИНФОРМАЦ ПРИ ПЕРЕРЫВАХ В ПОДАЧЕ ПИТАНИЯтИзвестны триггеры, сохраняощие записанную информацию при перерывах в подаче питания, у,которых в цепи коллектора или эмиттера транзистора включены управляющие обмотки запоминающего устройства,Недостаток известных устройств состоит в ттовышенпой подверхкенпости помехам.Цель изобретения - повышение надежности работы триггера,Для этого управляющая обмотка запоминающего элемента включена в цепь эмитгера одного из транзисторов статического триггера. При этом ме кду базой и эмиттером другого транзистора вклю тен конденсатор. На чертеже приведена схема предлагаемого устройства,Устройство содержит статический триггер на транзисторах 1 и 2, запоминающий элемент 3 на сердечиике с прямоугольной петлей гистерезиса, имеющий обмотку 1, включенную в цепь эмиттера транзистора 1, и обмотку подмагничивапия 5, и конденсатор 6, включеиный между оазой и эмиттсром транзистора 2.Устройство работает следующим образом.Перед отклточепием питания открыт травттзистор 1, В этом случае запоминающий элемент 3 ампер-витками 1 ЭФ, - 1 ттив (1 э - ток эмиттер а, 1 - ток подм агничивапия) устанавливается в состояние 1. После снятия питания запотминающий элемент 3 сохраняет свое магнитное состояние, При,повторном включент и питания ферритовый элемент действует к к пелинейное ди 1 намическое сопротивление, вкл 5 ченное в эмиттерную цепь транзистора 1.Одновременно емкость конденсатора 6, заржаясь, действует как динамическое сопроти ление, включенное между базой и эхтиттер м транзистора 2. Так как сердечник находит я 10 в магнитном состояниц 1, то его магнитное спротивление близко к нулю, и динамическ я ассиметрия триггера, возникающая практически только за счет наличия нелинейного дин мического сопротивления конденсатора 6, пр т водит к запиранию транзистора 2 и отпиранию транзистора 1. Перед отключением питания открыт транзистор 2, В этом случае запоминающий эле мепт 3 ампер-витками 1 К смещается в состояние О. После снятия питания запомина щий элемент 3 сохраняет свое магнитное состояние.При повторном включении питания в эмт 25 терной цепи транзистора 1 действует значительное по величине нелинейное динамчтческ е сопротивление, так как запомиснающий э емент 3 находится в магнитном состоянии О.При этом нелинейное динамическое сопроттв 30 ление конденсатора 6 имеет ту же величи у,318152 Предмет изобретения Составитель А, Мерман Текред 3. Тараненко Коррсктор 3. Тарасова Редактор А. Корнеев Заказ 3848/6 Изд. М 1497 Тираж 473 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж, Раушская наб., д, 4/5 Типография, пр. Сапунова, 2 что и в первом случае, Возникает динамическая ассиметрия триггера, обусловленная только нелинейным динамическим сопротивлением в эмиттерной цепи транзистора /, приводящая,к запиранию транзистора 1 и отпиранию транзистора 2. Таким образом, предлагаемый триггер, сохраняющий состояние при перерывах питания, при значительном упрощении конструкции за счет исключения одного запогиинающего элемента позволяет сохранять записанную в нем информацию пои перерыва.; питания любой продолжительности,Триггер, сохраняющий записанную информацию при перерывах в подаче питания, со 5 стоящий из статического триггера и запоминающего сердечника с прямоугольной петлейгистерезиса, имеющего управляющую и подмагничивающую обмотки, отличающийся тем,что, с целью повышения надежности его рабо 10 ты, управляющая обмотка запоминающегоэлемента включена в цепь эмиттера одного изтранзисторов статического триггера, а междубазой и эмиттером другого транзистора включен конденсатор,
СмотретьЗаявка
1353917
А. В. Васильев, Б. А. Гуськов, Е. Гуревич, Ю. В. Биз ев, О. П. Иванов, А. А. Кинщак
МПК / Метки
МПК: H03K 3/286
Метки: записанную, информацию, перерывах, питания, подаче, сохраняющий
Опубликовано: 01.01.1971
