Устройство для уплотнения слабого грунта основания под здания, сооружения
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

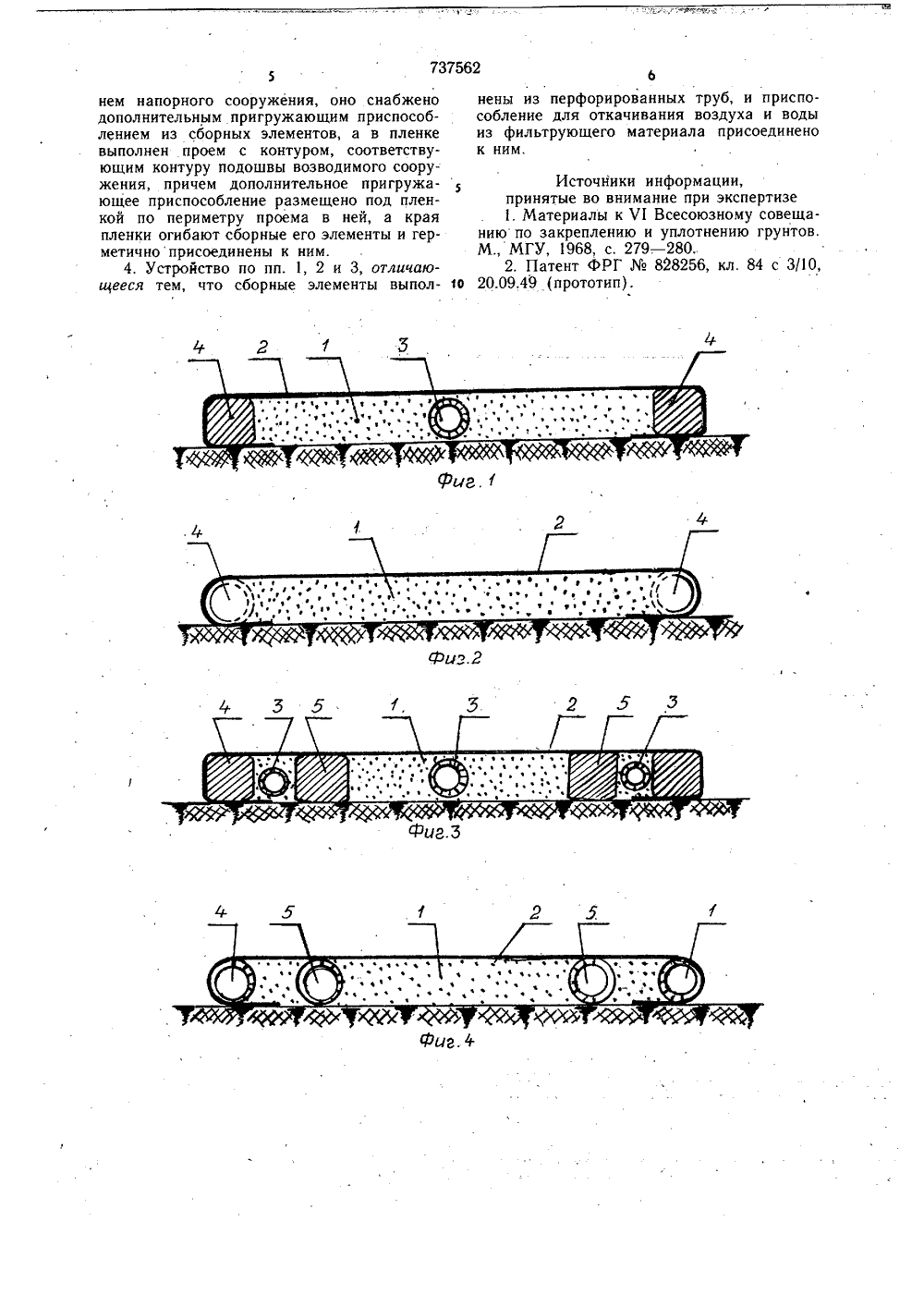

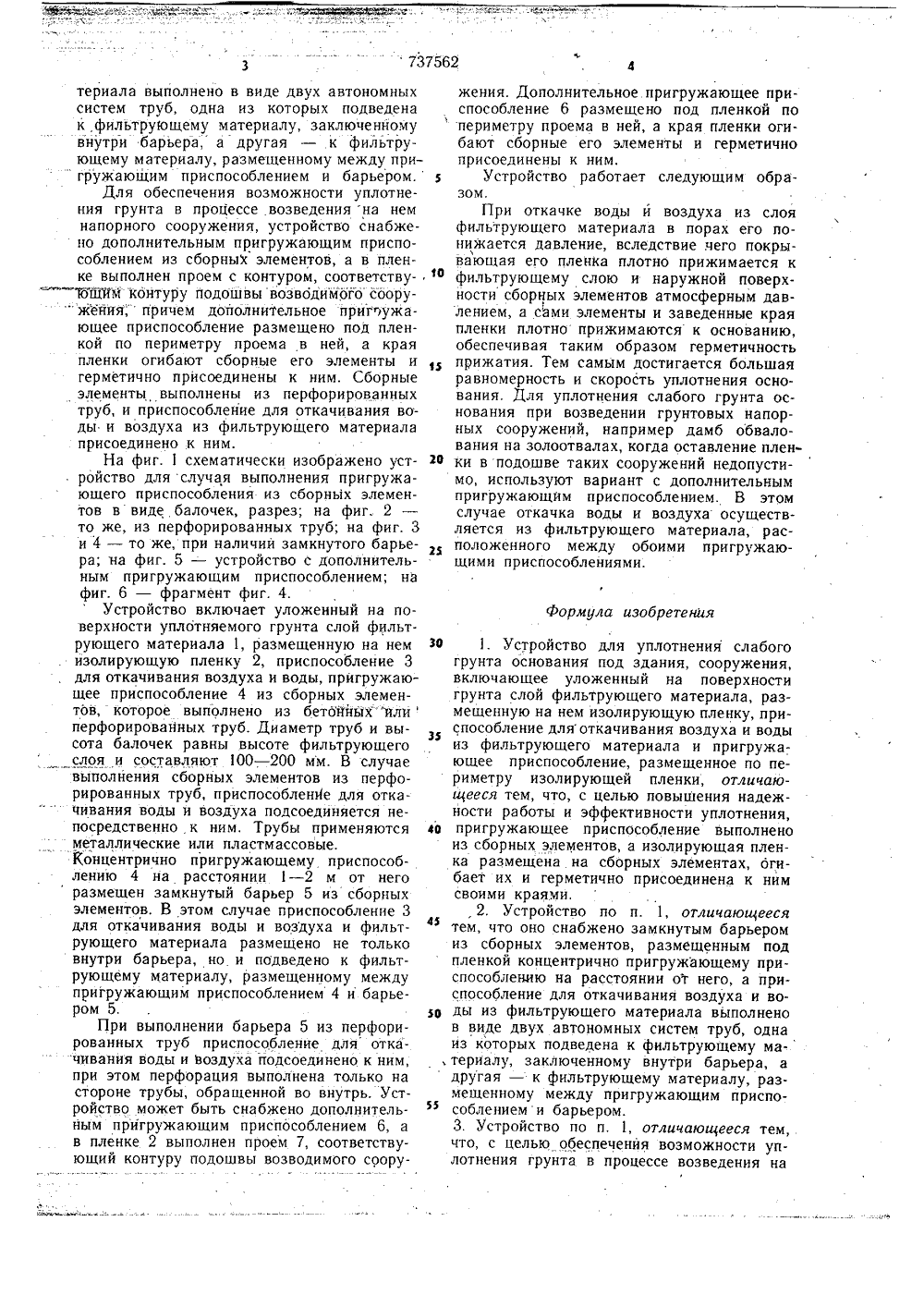

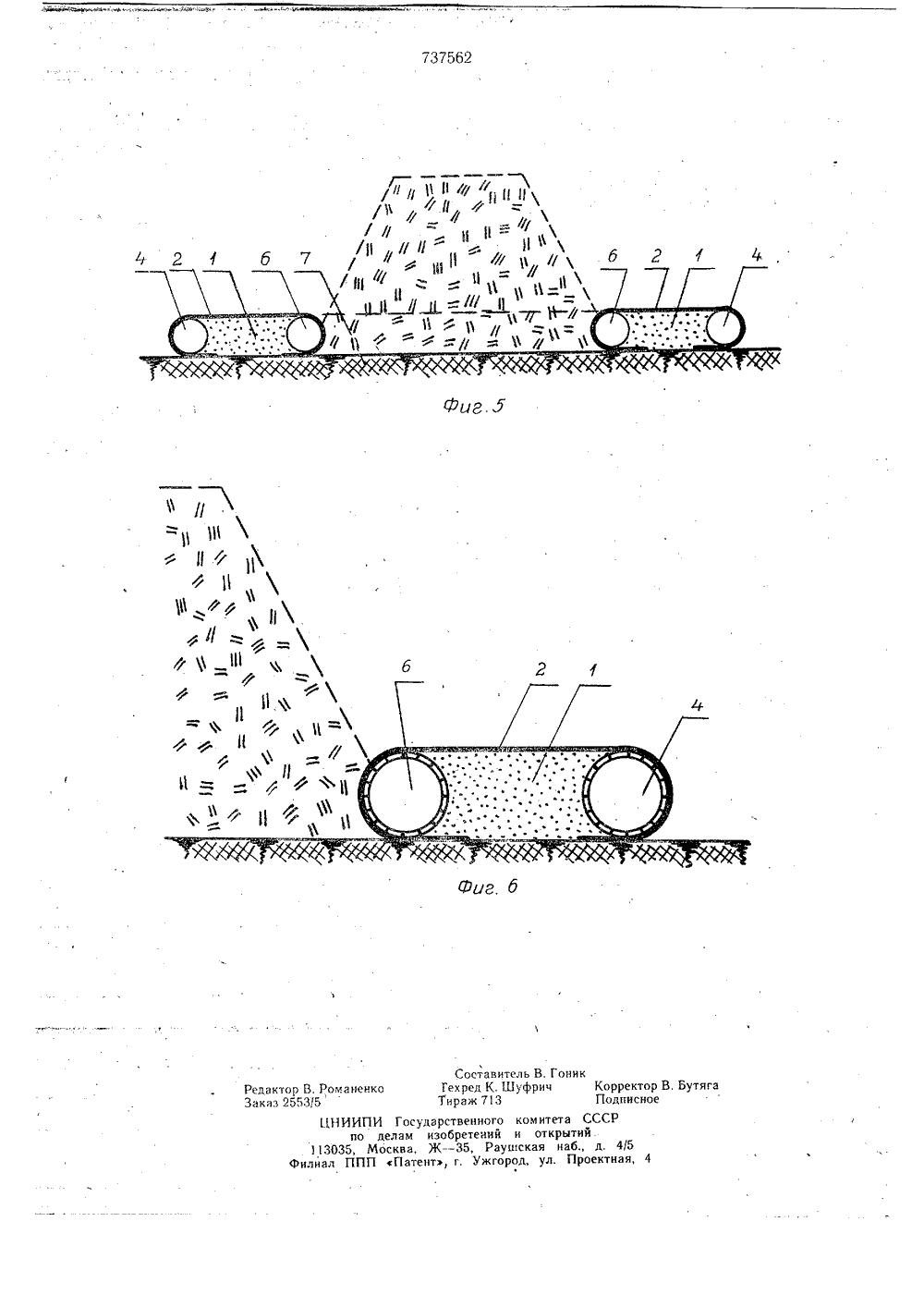

ао делам нввбретеннй . н открытнй Б. Ф. Рельтов, А. Н. Ермолаева и Э. А. Ларина(72) Авторы изобретения Всесоюзный ордена Трудового Красного Знамени научноисследовательский институт гидротехники им, Б. Е. Веденеева(54) УСТРОЙСТВО ДЛЯ УПЛОТНЕНИЯ СЛАБОГО ГРУНТА ОСНОВАНИЯ ПОД ЗДАНИЯ, СООРУЖЕНИЯИзобретение относится к строительству и может быть использовано для уплотнения слабых грунтов в основании зданий и сооружений при возведении их путем создания искусственной временной пригрузки.Известны грунтовые подушки из местных материалов, применяемых для уплотнения слабых грунтов 11.Недостаток этих устройств заключается в том, что для получения необходимого уплотнения требуется большая высота подуш. ки, которая после уплотнения должна удаляться,Наиболее близким техническим решением к изобретению является устройство для уплотнения слабого грунта основания под здания, сооружения, включающее уложенный на поверхности грунта слой фильтрующего материала, например песка, размещенную на нем изолирующую пленку, например из синтетического вещества, приспособление для откачивания воды из фильтрующего материала и при гружающее приспособление, размещенное по периметру изолирующей пленки, выполненное либо в виде грунтовой отсыпки, либо в виде слоя воды 12. 2Недостаток известного устройства заключается в том, что заделка пленки грунтомне гарантирует хорошей изоляции полостипод ней от атмосферы, а заливка водой вызывает значительные усложнения производства работ.Цель изобретения - повышение надежности работы и эффективности уплотнения.Поставленная цель достигается тем, чтов известном устройстве для уплотнения слабого грунта основания под здания, соорув жения, включающем уложенный на поверхности грунта слой фильтрующего материала,размещенную на нем изолирующую пленку, приспособление для откачивания воздуха и воды из фильтрующего материала и при 15гружающее приспособление, последнее выполнено из сборных элементов, а изолирующая пленка размещена на сборных элементах, огибает их и герметично присоединена к ним своими краями,При этом устройство снабжено замкну 20 тым барьером из сборных элементов, размещенным под пленкой концентрично пригружающему приспособлению на расстоянии от него, а приспособление для откачивания воздуха и воды из фильтрующего материала выполнено в виде двух автономныхсистем труб, одна из которых подведенак фильтрующему материалу, заключенномувнутри барьера, а другая - к фильтрующему материалу, размещенному между пригружающим приспособлением и барьером.Для обеспечения возможности уплотнения грунта в процессе возведения на немнапорного сооружения, устройство снабжено дополнительным пригружаюшим приспособлением из сборных элементов, а в пленке выполнен проем с контуром, соответствуЪУщим "контуру подошвы возводимого соору жения, причем дополнительное пригоужающее приспособление размещено под пленкой по периметру проема в ней, а краяпленки огибают сборные его элементы игерметично присоединены к ним. Сборныеэлементы выполнены из перфорированныхтруб, и приспособление для откачивания воды и воздуха из фильтрующего материалаприсоединено к ним.На фиг, 1 схематически изображено уст- ройство для случая выполнения пригружаюшего приспособления из сборных элементов в виде балочек, разрез; на фиг. 2 -то же, из перфорированных труб; на фиг. 3и 4 - то же, при наличии замкнутого барьера; на фиг. 5 - устройство с дополнительным пригружающим приспособлением; нафиг. 6 - фрагмент фиг. 4.Устройство включает уложенный на поверхности уплотняемого грунта слой фильтрующего материала 1, размещенную на немизолирующую пленку 2, приспособление 3для откачивания воздуха и воды, пригружающее приспособление 4 из сборных элементов, которое выполнено из бетбйных "илиперфорированных труб. Диаметр труб и высота балочек равны высоте фильтрующегослоя и составляют 100 - 200 мм. В случаевыполнения сборных элементов из перфорированных труб, приспособленйе для откачивания воды и воздуха подсоединяется непосредственно к ним. Трубы применяютсяметаллические или пластмассовые,Концентрично пригружающему приспособлению 4 на расстоянии 1 - 2 м от негоразмещен замкнутый барьер 5 из сборныхэлементов, В этом случае приспособление 3для откачивания воды и воздуха и фильтрующего материала размещено не тольковнутри барьера, но и подведено к фильтрующему материалу, размещенному междупригружающим приспособлением 4 и барьером 5,При выполнении барьера 5 из перфорированных труб приспособление для отка-чивания воды и воздуха подсоединено к ним,при этом перфорация выполнена только настороне трубы, обращенной во внутрь. Устройство может быть снабжено дополнительным пригружающим приспособлением 6, ав пленке 2 выполнен проем 7, соответствующий контуру подошвы возводимого соору жения. Дополнительное пригружаюшее приспособление 6 размещено под пленкой по периметру проема в ней, а края пленки огибают сборные его элементы и герметично присоединены к ним.Устройство работает следующим образом.При откачке воды и воздуха из слояфильтрующего материала в порах его понижается давление, вследствие чего покрывающая его пленка плотно прижимается к 10 фильтрующему слою и наружной поверхности сборных элементов атмосферным давлением, а сами элементы и заведенные края пленки плотно прижимаются к основанию, обеспечивая таким образом герметичность прижатия. Тем самым достигается большая равномерность и скорость уплотнения основания. Для уплотнения слабого грунта основания при возведении грунтовых напорных сооружений, например дамб обвалования на золоотвалах, когда оставление плен 20 формула изобретения 30 35 40 45 0 ки в подошве таких сооружений недопустимо, используют вариант с дополнительным при гружающим приспособлением. В этом случае откачка воды и воздуха осуществляется из фильтрующего материала, расположенного между обоими пригружающими приспособлениями. 1, Устройство для уплотнения слабого грунта основания под здания, сооружения, включающее уложенный на поверхности грунта слой фильтрующего материала, размещенную на нем изолирующую пленку, приспособление дляоткачивания воздуха и воды из фильтрующего материала и пригружающее приспособление, размещенное по периметру изолирующей пленки, отличающееся тем, что, с целью повышения надежности работы и эффективности уплотнения, пригружающее приспособление выполнено из сборных элементов, а изолирующая пленка размещена на сборных элементах, огибает их и герметично присоединена к ним своими краями.2. Устройство по п. 1, отличающееся тем, что оно снабжено замкнутым барьером из сборных элементов, размещенным под пленкой концентрично пригружаюшему приспособлению на расстоянии от него, а приспособление для откачивания воздуха и воды из фильтруюшего материала выполнено в виде двух автономных систем труб, одна из которых подведена к фильтруюшему ма, териалу, заключенному внутри барьера, а другая - к фильтруюшему материалу, размещенному между пригружаюшим приспособлением и барьером.3. Устройство по п, 1, отличающееся тем, что, с целью обеспечения возможности уплотнения грунта в процессе возведения на737562 гз иг нем напорного сооружения, оно снабжено дополнительным пригружающим приспособлением из сборных элементов, а в пленке выполнен проем с контуром, соответствующим контуру подошвы возводимого сооружения, причем дополнительное пригружающее приспособление размещено под пленкой по периметру проема в ней, а края пленки огибают сборные его элементы и герметичноприсоединены к ним.4. Устройство по пп. 1, 2 и 3, отличаюиееся тем, что сборные элементы выполиены из перфорированных труб, и приспособление для откачивания воздуха и водыиз фильтрующего материала присоединенок ним. Источники информации,принятые во внимание при экспертизе1. Материалы к П Всесоюзному совещанию по закреплению и уплотнению грунтов.М МГУ, 1968, с, 279 - .280.2. Патент ФРГ828256, кл, 84 с 3/10,1 о 20.09.49 (прототип) .737562 б Г Составитель В.Техред К. ШуфрицТираж 713 едактор В. Романеаказ 25535 а СССРытий.аб., д. 4(5Проектная, 4 11 НИИПИ Государствепо делам изобре113035, Москва, Ж - 35 Филиал ППП Патент, г. нного комитет тени й и откр Раушская Ужгород, ул.
СмотретьЗаявка
1842909, 03.11.1972
ВСЕСОЮЗНЫЙ ОРДЕНА ТРУДОВОГО КРАСНОГО ЗНАМЕНИ НАУЧНО ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ГИДРОТЕХНИКИ ИМ. Б. Е. ВЕДЕНЕЕВА
РЕЛЬТОВ БОРИС ФРИДРИХОВИЧ, ЕРМОЛАЕВА АСЯ НИКОЛАЕВНА, ЛАРИНА ЭЛЬВИРА АЛЕКСАНДРОВНА
МПК / Метки
МПК: E02D 3/02
Метки: грунта, здания, основания, слабого, сооружения, уплотнения
Опубликовано: 30.05.1980
