Преобразователь давления
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

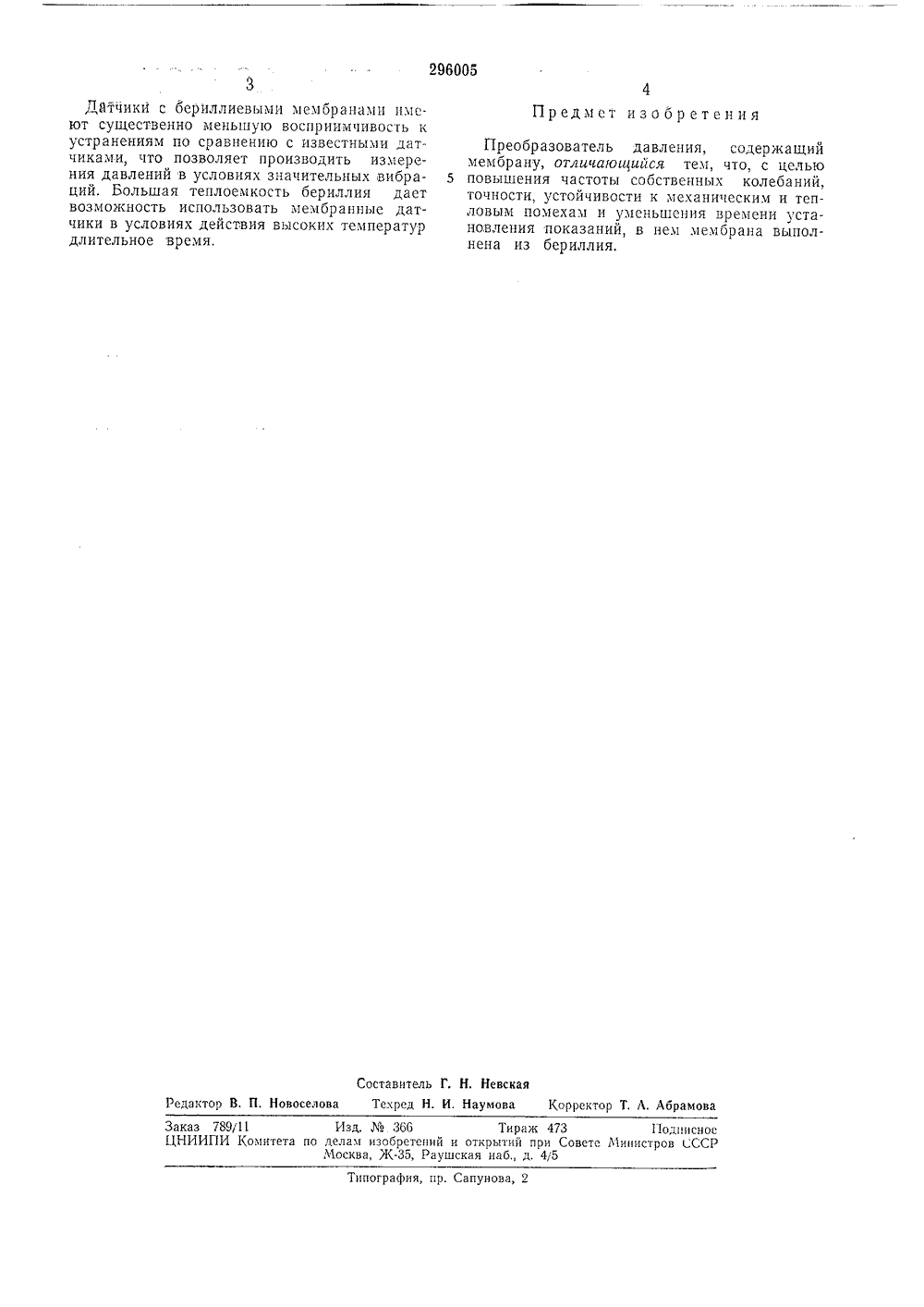

М в ) ОПИСАНИЕ ИЗОБРЕТЕНИЯ 2 Ф 600 Союз Советских Социалистических РеслубликК АВТОРСКОМУ СВНДЕТЕЛЬСТВУ Зависимое от авт, свидетельстваЗаявлено 11,Ч.1969 ( 1355089/18-10)с присоединением заявкиПриоритетОпубликовано 12.11.1971. Ьоллетепь8Дата опубликования описания 12.1.1971 МПК б 011 7/08 Комитет аа лелем изобретений и открытий ари Совете Министров СССРУДК 531.787.21(088,8) Авторыизобретения Г. Н. Сунцов и Л. В. Новиков Заявитель ПРЕОБРАЗОВАТЕЛЪ ДАВЛЕНИЯ Изобретение относится к области измерительной техники и приборостроения,Известны преобразователи давления (микрофон, емкостные датчики, тензометрические датчики и др.), содержащие мембрану,Обычно мембраны изготовляют из стали, никеля, титана или дюралюминиевых сплавов. Перечисленные материалы имеют сравнительно невысокий модуль 10 нга и значительную плотность. Поэтому скорость звука в них невысока (4 - 5 лк/сек) и, как следствие, низка собственная частота мембран, изготовленных из них. Коэффициент затухания колебаний мембран из указанных материалов невысок. Это ограничивает верхнюю рабочую частоту датчиков и не позволяет получать малое время установления их показаний. Теплоемкость перечисленных материалов также невелика, что исключает использование датчиков из них в условиях повышенных температур.Цель изобретения - создание мембранного преобразователя с улучшенными метрологическими характеристиками, повышенной точностью измерений, увеличенными частотой собственных колебаний и демпфированием, т. е. с уменьшенным временем установления показаний, повышенной устойчивостью к механическим и тепловым помехам, что достигается в предлагаемом преооразователе применением в качестве материала мембран берил лия, который имеет на порядок больший модуль Юнга по сравнению с перечисленными материалами; скорость распространения волн 5 напряжений в бериллии составляет 13 клт/сек,т. е. примерно в три раза превышает скорость звука в стали, дюралюминии и других металлах,10 Коэффициент затухания колебаний в бериллии также в несколько раз превышает коэффициент затухания в перечисленных выше материалах, Из всех конструктивных материалов бериллий имеет наибольшую теплоем кость.Плотность бериллия составляет всего лишь1,85 г/слз,Применение бериллия позволяет изготов лять широкополосные мембранные акустические микрофоны и датчики давлений, обладающие весьма малым временем установления сигнала; верхняя рабочая полоса приемников давлений при использовании бериллия 25 в качестве материала мембран расширяетсяв 3 - 5 раз. Благодаря этому появляется возможность регистрации с помощью мембранных датчиков таких высокочастотных процессов, как давления за ударными волнами в га зах и жидкостях и ультразвуковых колебаний,296005 Предмет изобретения Составитель Г. Н. Невская Редактор В, П. Новоселова Текред Н. И. Наумова Корректор Т. Л, АбрамоваЗаказ 789/11 Изд,366 Тираж 473 Подписное ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Ж, Раушская наб., д. 4(5 Типография, пр. Сапунова, 2 Дйтчики с бериллиевыми мембранами имеют существенно меньшую восприимчивость к устранениям по сравнению с известными датчиками, что позволяет производить измерения давлений в условиях значительных вибраций. Большая теплоемкость бериллия дает возможность использовать мембранные датчики в условиях действия высоких температур длительное время,Преобразователь давления, содержащиймембрану, отличающийся тем, что, с целью 5 повышения частоты собственных колебаний,точности, устойчивости к механическим и тепловым помехам и уменьшения времени установления показаний, в нем мембрана выполнена из бериллия.
СмотретьЗаявка
1355089
Г. Н. Сунцов, Л. В. Новиков
МПК / Метки
МПК: G01L 7/08
Метки: давления
Опубликовано: 01.01.1971
