Формирователь импульсов

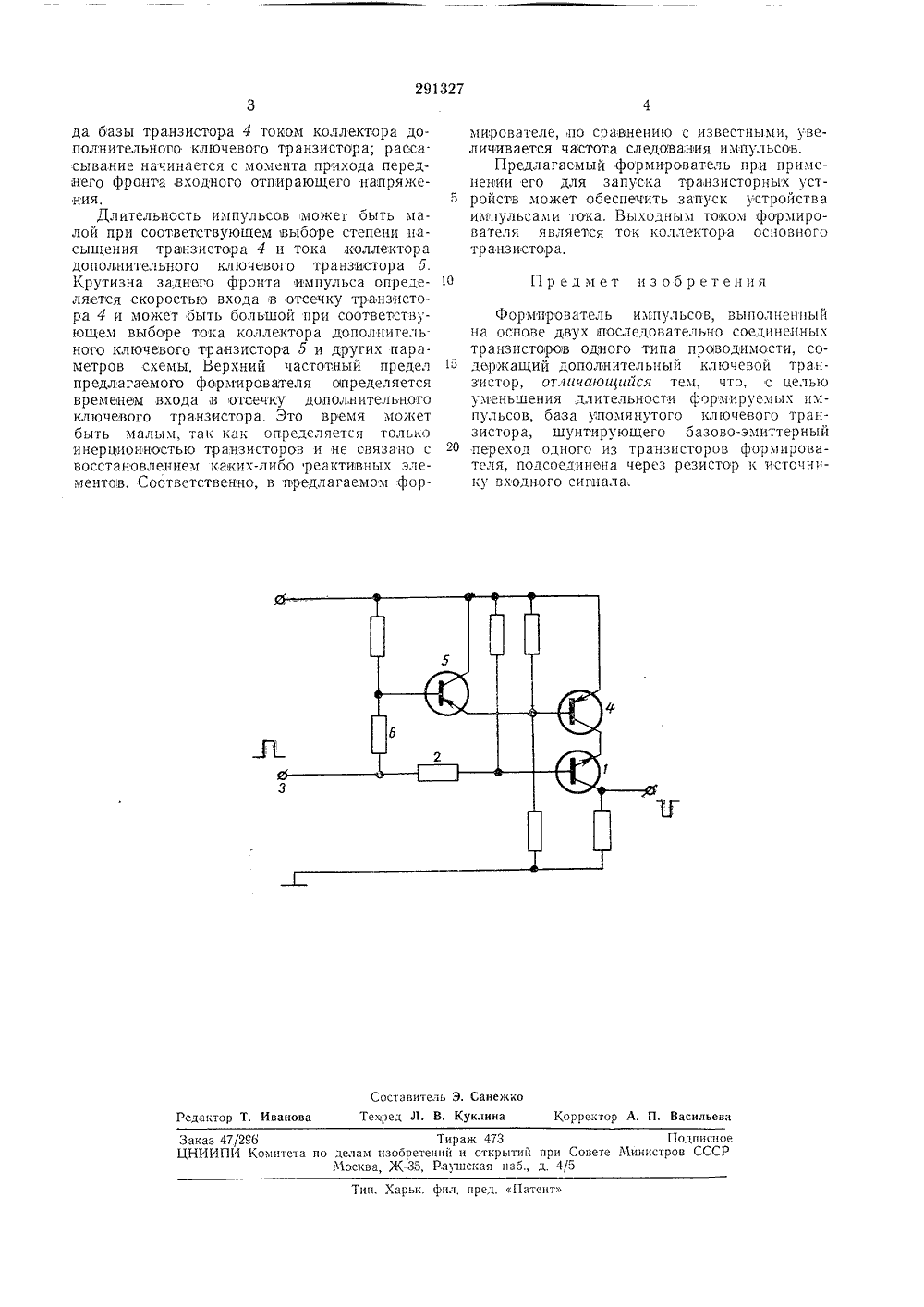

291327 ОПИСАНИЕ ИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союэ Советских Социалистических Республикависимое от авт. свидетельства М 19.1 Х,1968 ( 1270998/2 Заявл МПК Н 031 с 5/О присоединением заявкиКомитет по делам зобретеиий и открыт при Совете 1 т 1 ииистроитет -Опубликовано 061971, Бюллетень3 Дата опубликования описания 23.111.1971 1.374.3 (088.8) Авторы изобретенков Я П Т Б Л олоба иков и Б. В. Чис вите ФОРМИ РОВАТЕЛ ПУЛЬС Изооретение относится к ооласти ичпульсцой техники, а именно к формирователям импульсов, В настоящее время в связи с развитием твердосхемных конструкций существует тенденция к переходу на схемы, не содержащие конденсаторов, трансформаторози др., вследствие их нетехнологичности.Известны формирователи с высокой крутизной фронтов импульсов на двух последовательно соединенных транзисторах а ноготипа проволимости, недоста гками которы;.являются невозможность получения импульсов малой длительности и необходимость использования в них трансформатора,В предлагаемом формирователе, содержащем лва последовательно включенныхтранзистора и лополнительный ключевойтранзистор, переход база - эмиттер транзистора, включенного в эмиттерную цепь другого транзистора, шунтирован переходом коллектор - эмиттер упомянутого дополнительного ключевого транзистора, база которого полсоединена через резистор к источнику входного сигнала, Это позволяет получать импульсы с крутыми фронтами и малой длительностью, не зависящей от длительностивходного сигнала.На чертеже представлена принципиальнаясхема предлагаемого формирователя.Форхтирователь построен на транзисторе 1,база которого через резистор 2 подсоединеца к источнику 3 входного сигнала, а в цепь эмиттера включен транзистор 4, базово-эмиттерный переход которого шуцтировац ключе вым транзистором 5, база которого через ре.зистор 6 полсоелццена к цсточнцкч .т входного сигнала,Формирователь управляется прямоугольным напряжением и работает слелующнч образом. До прикола отпирающето фроцта входного прямоугольного напря жения основной транзистор 1 находится в отсечке, а трацзистор 4 в цепи эмцттера основного транзистора, насыщается за счет вспрысоиваемого в его базу тока. В момент прихода переднего фронта входного напряжения основной транзистор 1 входит,в насыщение, и на выходе формирователя (в цепи коллектора основного транзистора) появляется ток. ОднО- временно насыщается дополнительный ключевой транзистор о, прц этом ток коллектора дополнительного кл очевого транзцсто а рассасывает заряд базы трацзцсгора 4, заем транзистор 4 переводится в отсечку, ц ток в цепи коллектора основного транзистора 1 9;тпрекращается. В предлагаемом формирователе крутизна переднего фронта может быть высокой, так как соответствует фронту насыщения основного транзистора. Длительность зо импульса равна времени рассасывания заря291327 СоставитТемред Л. ь Э. СанеккВ. Куклина Редактор Т. ректор А. П. Василье апов аказ 47/2 еб Тираж 473 Подписное НИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Ж, Раушская наб., д, 4/5ип. Харьк. фил, пред. Патент да белазы транзистора 4 током коллектора дополнительного ключевого транзистора; расса. сывание начинается с момента прихода переднего фронта, входного отпирающего напряжения,Длительность импульсов может быть малой при соответствующем выборе степени 1 асыщения транзистора 4 и тока, коллектора дополнительного ключевого транзистора г, Крутизна заднего фронта импульса определяется скоростью входа в отсечку транзистора 4 и может быть большой при соответствующем выборе тока коллектора дополнительного ключевого транзистора 5 и других параметров схемы, Верхний частотный предел предлагаемого формирователя определяется временем входа н отсечку дополнительного ключевого транзистора. Это время мояет быть малым, так ка, определяется только инерционностью транзисторов и не связано с восстановлением камских-либо реактивных элементов, Соответственно, в предлагаемохг формирователе, по сравнению с известными, увеличивается частота следования импульсов.Предлагаемый формирователь при применении его для запуска транзисторных уст ройсов может обеспечить запуск устройстваимпульсами тока. Выходным током формирователя является ток коллектора основного транзистора,10 Пр едмет из обр етения Формирователь импульсов, выполненныйна основе двух последовательно соединенных транзисторов одного типа проводимости, со держащий дополнительный ключевой транзистор, от.гичагощийся тем, что, с целью уменьшения длительности формируесмых импульсов, база упомянутого ключевого транзистора, шунтирующего базово-эмиттерный 20 переход одного из транзисторов формирователя, подсоединена через резистор к источнику входного сигнала.
