Номер патента: 280071

Авторы: Гельбрехт, Димашко

ZIP архив

Текст

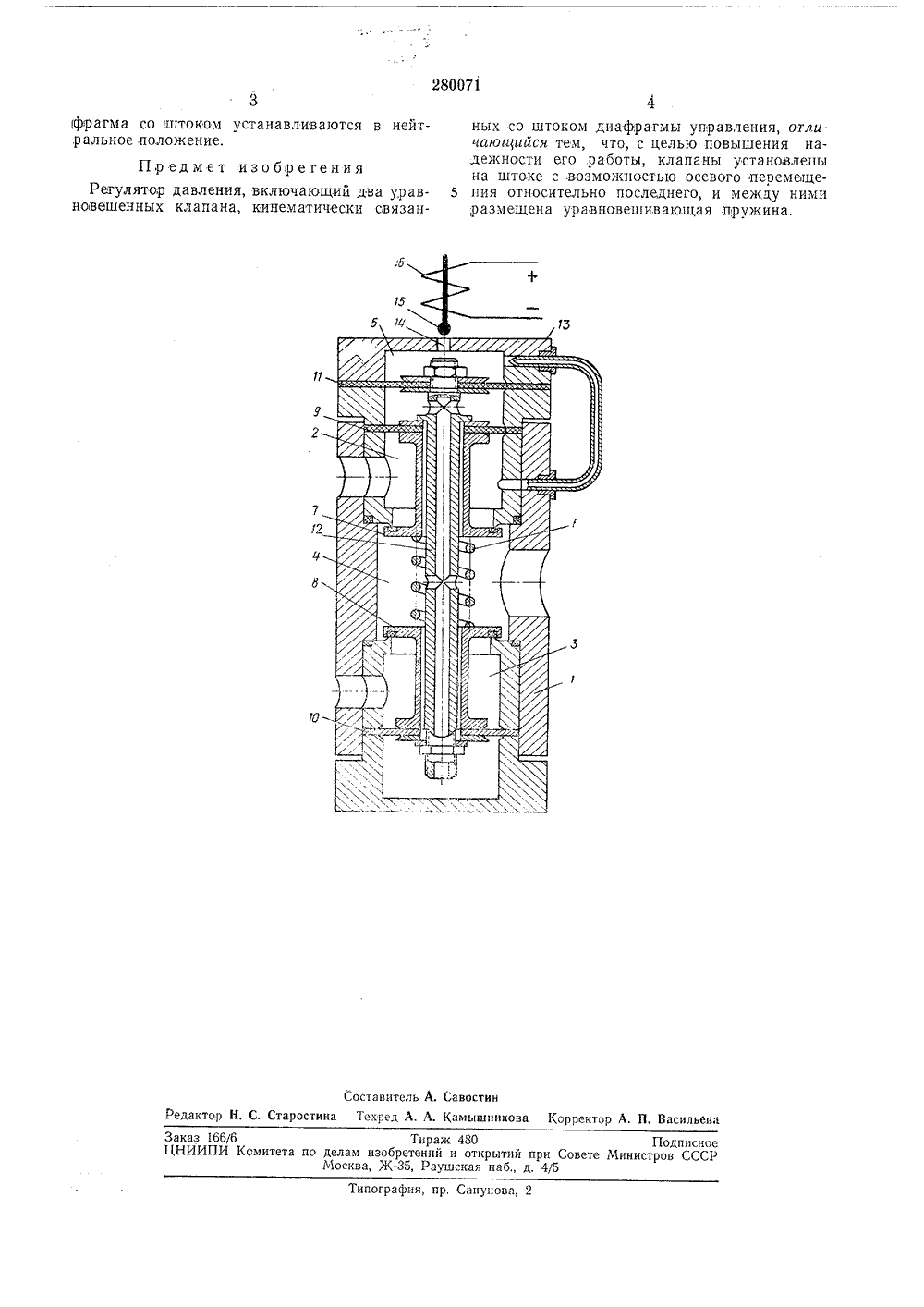

СКРОЮ-.,био .иотон,. 8007 СПИ САНИ Е ИЗОБРЕТЕНИЯ Союз СоветскихоцизлистическихРеспублик К АВТОРСКОМУ СВИДЕТЕЛЬС Зависимое от авт. свидетельстваЗаявлено ОЗ.Ч 11,1968 ( 1252778/25-8) 2 т 1, 1/ оединением заявкиКомитет по далем изсоретеиий и открытий при Совете Министров т 1 ССРМПК б 050 16/06ДК 62-531.8(088.8 Приоритет публиковано 26,Ч 11.1970. Бюллетень27ата опубликования описания 11.11.1971 Авторыизобрете А. Г. Гельбрехт и А, Д, Д аявит ВЛЕНИЯ ЕГУЛ Изобретение относится к системам,регулирования давления в газовых и жидких средах.Известны, регуляторы, давления, включающие,два уравновешенных клапана, кинематически связанных со штоком диафрагмы управления,Для повышения надежности, работы регулятора клапаны установлены на штоке с возможностью осевого перемещения относительно штока и между клапанами размещена уравновешивающая пружина.На чертеже показан описываемый,регулятор в разрезе. Он собран в корпусе 1, кото,рый имеет впускную 2, выпускную 3 и рабочую 4 камеры и камеру 5 проточного регулирования.Впускная 2 и выпускная 3 камеры имеют седла, к которым с помощью пружины б прижаты два клапана 7 и 8. С противоположных сторон седел камеры закрыты диафрагмами 9 и 10, служащими для уравновешивания клапанов. Камера 5 снабжена диафратмой 11, связанной со штоком 12 управления, который свободно проходит через клапаны 7 и 8. Камера 5 сообщается с камерой 2 через,калиб,рованное отверстие 13, а выпуск из камеры б производится через отверстие 14, дросселируемое клапаном 15, на который воздействует электромагнит 1 б.При нейтральном, положении элементов,регулятора клапан 15 находится в,верхнем положении. В камере 5 давление практически отсутствует, диафрагма 11 и связанный с ней ,шток 12 находятся в свободном состоянии.5 Клапан 7 находится под,действием давленияв камере 2, которое уравновешивается давле.нием на диафрагму 9.При подаче электрического тока в катушку электромагнита 1 б клапан 15, опускаясь, 10 уменьшает сечение выходного отверстия 14. Вкамере 5 появляется давление, и диафрагма 11 управления со штоком из нейтрального положения перемещается вниз. Шток воздействует на клапан 7, который открывается, ка мера 4 сообщается с впускной камерой 2.После уравнивания давления в камерах 4 и5 диафрагма со штоком занимают нейтральное положение, а клапан 7, будучи уравновешенным под действием пружины бразобща ет камеры 4 и 2.Выпускается рабочая среда из камеры 4 вобратном порядке, т. е. при уменьшении тока в катушке электромапнита клапан 15, приподнимаясь, увеличивает сечение, выходного от верстия. Давление в камере 5 уменьшается, идиафрагма со штоком перемещаются вверх, увлекая за собой клапан 8; при этом сообщаются камеры 4 и 3, Процесс выпуска рабочей среды продолжается до момента уравнивания 30 давлений в камерах 4 и 5, после чего диа3фрагма со штоком устанавливаются в нейтральное положение.Предмет изобретенияРегулятор давления, включающий два уравновешенных клапана, кинематически связап 280071 ных со штоком диафрагмы управления, отличаюаийся тем, что, с целью повышения надежности его работы, клапаны установлены на штоке с возможностью осевото перемеще ния относительно последнего, и между нимиСоставитель А, СавостинРедактор Н. С. Старостина Текред А. А. Камьппникова Корректор А. П. Васильеваз 166/6 Тираж 480 Подписное ИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж, Раушская наб д. 4/6ипография, пр, Сапунова

Смотреть

Заявка

1252778

А. Гельбрехт, А. Д. Димашко

МПК / Метки

МПК: G05D 16/06

Метки: давления, регулятор

Опубликовано: 01.01.1970
