Дискретно-аналоговое устройство записифункций

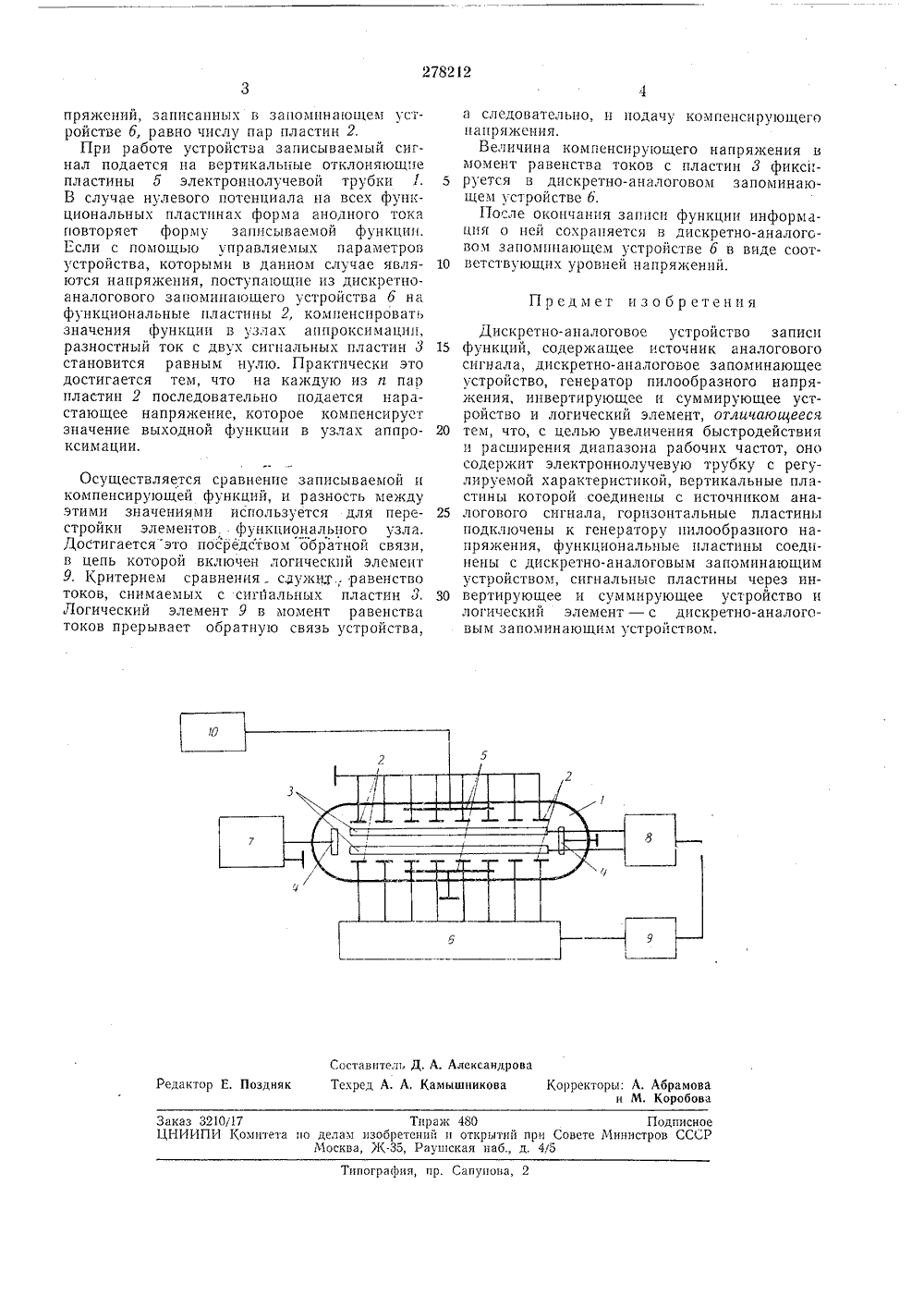

ОПИСАН ИЕ ИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ278232 Союз Советских Социалистических Республик.1 Ъ.1969 (Ле 1318090/18 л, 42 гпт, 3/14 с присоединением зая Приорите ПК Комитет по деламобретений и открыт бликовано 05 ХН.1970. Бюллетень М 2га опубликования описания 19.Х 1.1970 УДК 681.327.11(088.8) ри Совете Министре СССРАвторы изобретения А. И, Ставицкий, Г Изобретение относится к устройствам, использующим нелинейное преобразование входной информации, и может быть использовано в качестве самонастраивающейся модели в системах распознавания, а также в качестве устройства записи и считывания аналоговой информации,Известны аналоговые устройства записи на магнитной пленке: магнитофон или магнитный барабан цифровых вычислительных машин. Недостатками этих устройств являются сложность, наличис электромеханических узлов и, как следствие, малое быстродействие.Целью изобретения является увеличение быстродействия, а также расширение диапазона рабочих частот.Это достигается за счет использования специальной электроннолучевой трубки с регулируемой характеристикои в качестве согласующего элемента при компенсационных способах записи в аналоговые запоминающие устройства. Принципиальная схема описываемого устройства изображена на чертеже.Электроннолучевая трубка 1 с регулируемой характеристикой содержит несколько пар функциональных пластин 2, две сигнальные пластины 8, горизонтальные и вертикальные пластины 4 и 5. 2Дискретно-аналоговое запоминающее устройство 6 имеет количество выходов, равное числу функциональных пластин 2, и подключено к этим пластинам. 1 енератор 7 пилооб разного напряжения подключен к горизонтальным отклоняющихт пластинам 4. Сигнальные пластины 8 являюгся выходными электродами электроннолучевой трубки. Они подключены к входу инвертирующего н сумми рующего устройства 8. Логический элемент 9служит для сравнения сигнала, поступающего с сигнальных пластин 8 после преобразования в устройстве 8, и сигналов запоминающего устройства 6. Устройство 10 является 15 источником записываемого аналогового сигнала, который поступает на вертикальные отклоняющие пластины 6. Принцип действия предлагаемого устрой ства состоит в следующем.Если иа горизонтальныс отклоняющие пластины 4 подать сигнал пилообразной формь, то токи сигнальных пластин 8 вследствие изменения положения электронного луча бу дут меняться во времени по закону, определяемому пространственным распределением потенциалов на функциональных пластинах 2.Это распределение потенциалов создается напряжениями, хранящимися в запоминающем 0 устройстве 6. Число дискретных уровней на.278212 Предмет изобретения Составитель Д, А. АлександроваТехред А, А, Камышникова Корректоры: А. Абрамоваи М. Коробова Редактор Е. Поздняк Заказ 3210/17 Тираж 480 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж.35, Раушская наб., д, 4/5 Типография, пр. Сапунова, 2 пряжений, записанных в запоминающем устройстве б, равно числу пар пластин 2.При работе устройства записываемый сигнал подается на вертикальные отклоняюшпе пластины б электроннолучевой трубки 1. 5 В случае нулевого потенциала на всех функциональных пластинах форма анодного тока повторяет форму записываемой функции, Если с помощью управляемых параметров устройства, которыми в данном случае явля ются напряжения, поступающие из дискретно- аналогового запоминающего устройства б на функциональные пластины , компенсировать значения функции в узлах аппроксимации, разностный ток с двух сигнальных пластин о 15 становится равным нулю. Практически это достигается тем, что на каждую из п пар пластин 2 последовательно подается нарастающее напряжение, которое компенсирует значение выходной функции в узлах аппро ксимации. Осуществляется сравнение записываемой икомпенсирующей функций, и разность междуэтими значениями используется для перестройки элементов. функционального узла,Достигается это посредством обратной связи,в цепь которой включен логический элемент9. Критерием сравнения служиу равенствотоков, снимаемых с сигйальных пластин д. 30Логический элемент 9 в момент равенстватоков прерывает обратную связь устройства,а следовательно, и подачу компенсирующего напряжения,Величина компенсирующего напряжения в момент равенства токов с пластин 3 фиксируется в дискретно-аналоговом запоминающем устройстве б.После окончания записи функции информация о ней сохраняется в днскретно-аналоговом запоминающем устройстве б в виде соответствующих уровней напряжений. Дискретно-аналоговое устройство записи функций, содержащее источник аналогового сигнала, дискретно-аналоговое запоминающее устройство, генератор пилообразного напряжения, инвертирующее и суммирующее устройство и логический элемент, отличающееся тем, что, с целью увеличения быстродействия и расширения диапазона рабочих частот, оно содержит электроннолучевую трубку с регулируемой характеристикой, вертикальные пластины которой соединены с источником аналогового сигнала, горизонтальные пластины подключены к генератору пилообразного напряжения, функциональные пластины соединены с дискретно-аналоговым запоминающим устройством, сигнальные пластины через инвертирующее и суммирующее устройство н логический элемент - с дискретно-аналоговым запоминающим устройством.
