Аппарат для прокаливания и обессеривапия мелочи нефтяных коксов в «кипящем» слое
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

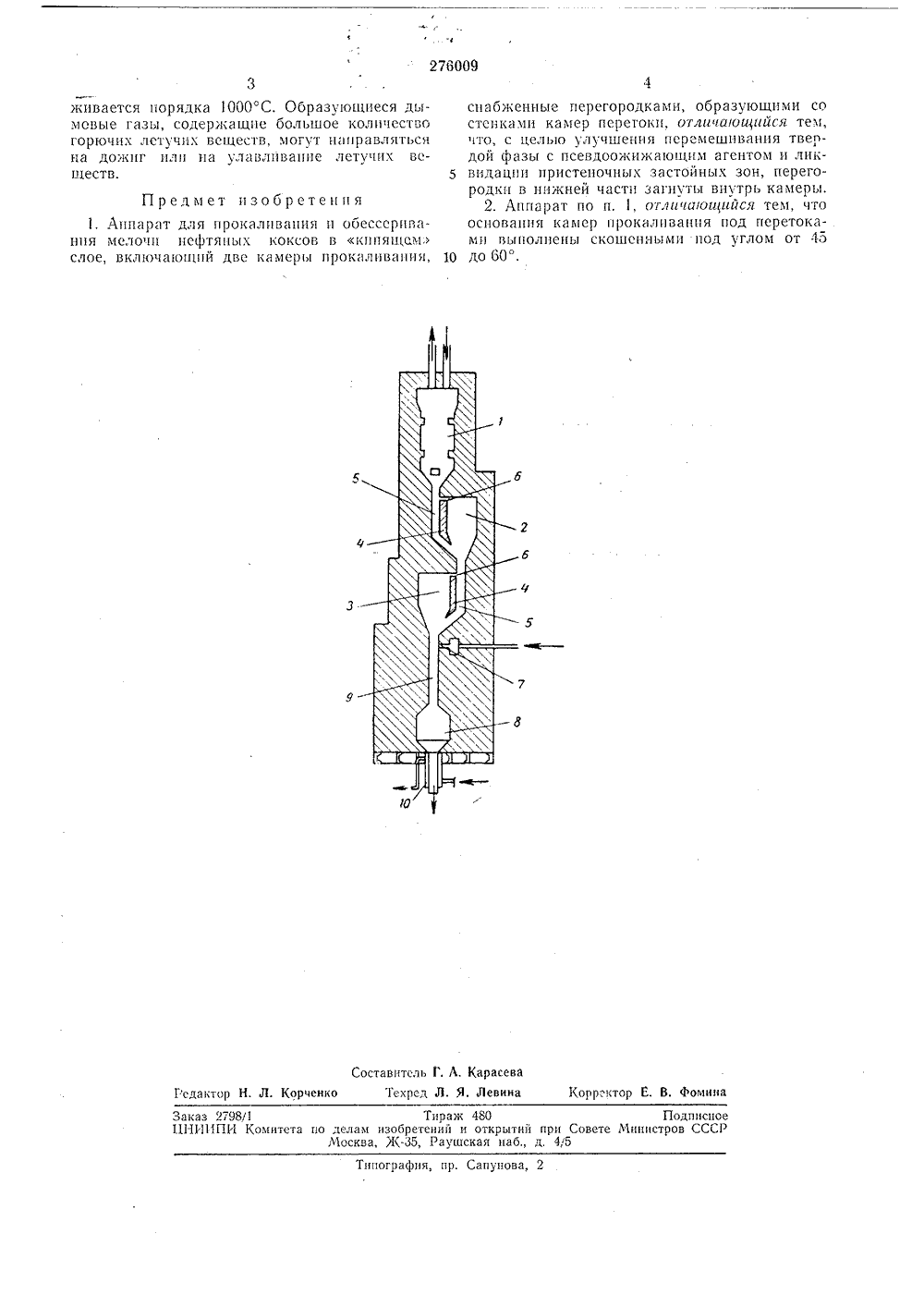

П- И-СОБРЕ Сова Советск оциалистических РеспубликЕ ТЕЛЬ СТВУ АВТОРСКОМУ С Зависимое от авт. свидетел ства Ь 12 о, 1/01 1223-26);та Ч.19 иех ено 18. соедине МПК В 011 9/1 Комитет по делам изобретений и открытий при Совете Министров СССР(088,8) ючлетень чь 2 ликова ания 6.Х.1 публикован Дат авторызобретеци Сюняев,тн, В. В, Верба, 3, Ии Т. С. Чанышев Менделее титут им, Д,ковский хим технологиче ии Заявител АППАРАТ ДЛЯ ПРОКАЛИВА МЕЛОЧИ НЕФТЯНЫХ КОКС Дементьев, А. В. Чечет А. Д. СудовикоИзобретение относится к химическому машиностроению.Известны аппараты для прокаливания мелочи нефтяных коксов, работающие в режиме псевдоожиженного слоя и включающие две камеры прокаливания, снабженные перегородками, образующими со стенками камер пере- токи. Однако камеры прокаливания таких аппаратов имеют застойные зоны, и кокс около стенок плохо прокаливается.Предложенный аппарат отличается тем, что перегородки в нижней части загнуты внутрь камер, а основания камер под перетокамц выполнены скошенными под углом от 45 до 60. Это позволяет улучшить перемешивание твердой фазы с псевдоожижающим агентом ц уменьшить время пребывания кокса в камерах прокаливания за счет ликвидации пристеночных застойных зон. На чертеже показан описываемый аппарат.Он состоит из камеры подсушки 1, двух камер прокаливания 2 и 3, снабженных перегородками 4, образующими со стенками камер перетоки б, фурм б для перетока дымовых газов из камеры в камеру, фурмы 7 для подвода горячего воздуха в камеру прокаливания 1, камеры выдержки 8, соединенной прямым перетоком 9 с камерой прокаливания Я, ц ватер-жакетного холодильника 10. 5 10 15 го 25 ИЯ И ОБЕССЕРИВАНИ В В КИПЯЩЕМ СЛОЕ Аппарат работает следующим ооразом.Кокс загружают сверю в камеру подсушкц 1, где в режцме падающей насадки он подсушцвается. Затем кокс попадает в камеру прокаливанця 2, в верхней части которой поддерживается температура 1000 С прц чистом прокалцваццц и 1100 С прц прокалцванцц с обессерцванцем.По мере прокалпванця кокс плотным слоем поступает по перетоку 5 в камеру прокалцвания 3, из котороц идет В камеру Выдержки 8, где выдерживается некоторое время прц температуре 1200 С прц чистом прокаливанци ц 1600 С прц прокалцванцц с обессерцванием, Далее прокаленный кокс, проходя холодильник 10, удаляется цз аппарата.Воздух с температурой 750 С (цлц 900 С при обессерцванцц) направляется по воздуховодам в нижнюю часть камеры прокаливания 3 через фурму 7 ц приводит находящийся в ней кокс в псевдоожцженцое состояние. Одновременно с этим происходит некоторое фракццонцрованпе кокса по высоте камеры благодаря фигурному выполненшо перетока б. Пройдя камеры прокалцванця 2 ц 8, воздух через камеру подсушкц попадает в циклон, в котором освобождается от пыли ц уходит в атмосферу. Вследствие экзотермцческой реакции кокса с кислородом воздуха температура на выходе цз камеры црокаливания 2 поддер276009 Составитель Г. А. Каранко Тскред Л. Я. Лев Корр;ктор Е. В. фомин сдактор Н аказ 2798/ Тираж 480НИИПИ Комитета по делам изобретений и открытий при СовеМосква, Ж-З 5, Раушская наб д. 4,5 одписпо в ССС Ми%не Тпографип, пр. Сапунова живается порядка 1000 С, Образующтеся дымовые газы, содержащие большое количество горючих летучих веществ, могут направляться на дожиг или на улавливание летучих вешеств. Предмет изобретения1. Аппарат для прокалпвапия и обссссриваиия мелочи иефтя 11 ых коксов в кппя 1 цм. слое, Вкл 1 очаюгций две камеры прокаливаиия,снабженные перегородками, образующими со стенками камер перетоки, от,гичпюиийся тем, гго, с целью улучшения перемешивапия твердой фазы с псевдоожижаюшим агентом и ликвидации пристепочных застойных зон, перегородки в нижней части загнуты внутрь камеры.2. Аппарат по и. 1, отлияиюи 1 гайся тем, чтооснования камер прокаливания под перетоками выполнены скошенными под углом от 45 10 до 60.
СмотретьЗаявка
1322612
Московский химико технологический институт Д. И. Менделеева
А. И. Дементьев, А. В. Чечеткин, В. В. Верба, И. Сюн ев, А. Д. Судовиков, Т. С. Чанышев
МПК / Метки
МПК: B01J 8/24
Метки: аппарат, кипящем, коксов, мелочи, нефтяных, обессеривапия, прокаливания, слое
Опубликовано: 01.01.1970
