Диодно-регенеративное сравнивающее устройство

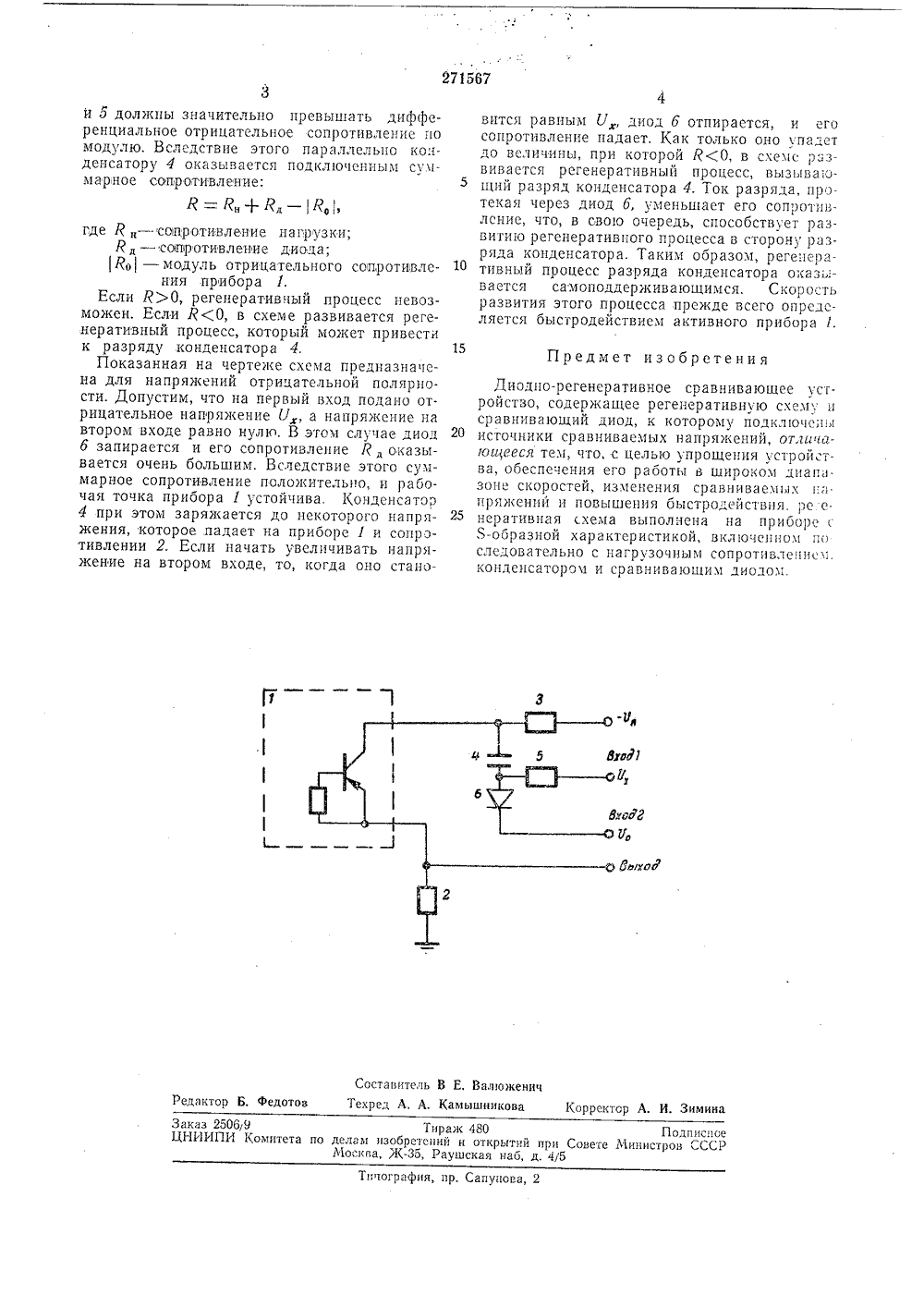

знал тВатине.н ОП ИСАНИЕ ИЗОБРЕТЕНИЯ 271567 Союз Советокиэ Социалистические РеспубликК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от авт. свидетельстваКл, 21 ат, 36/04 Заявлено 221968 (Мз 1211541/18-24) с присоединением за ки1 с 5/00 МПК иоритет Номитет по делам изобретений и открытий при Совете Министров СССРУДК 621.374.335 (088.8) Опубликовано 26.Ч.1970. Бюллетень18 Дата опубликования писания 16,1 Х.1970 Авторыизобретения Г. А. Али-Заде, В, П, Дьяконов и Д. Г, Али-Задезербайджаиский институт нефти и химии им. М, Азизбекова Заявител Е УСТРОЙСТВО ДИОДНО-РЕГЕНЕРАТИВНОЕ СРАВНИВА Данное устройство относится к радиоэлектронной промышленности, может применяться в циФровых вольтметрах, аналого-цифровых преобразователях и других приборах.Известны диодно-регенеративные сравнивающие устройства на основе различных неинвертирующих усилителей, например трансформаторного (блокинг-генератор), двухкаскадного усилителя с КС-связью (мультивибратор) и др. Все эти схемы состоят из неинвертируюшего усилителя, цепи положительной ооратной связи и диода в этой цепи. Сравниваемые напряжения подаются на диод и изменяют его дифференциальное сопротивление, которое уменьшается при отпирании диода ивеличивает глубину положительной обратной связи, Как только положительная обратная связь достигает глубины, достаточной для самовозбуждения схемы, в ней развивается регенеративный процесс, приводящий к генерированию импульса.Пригодные для данного устройства усилители обычно инвертируют фазу. Поэтому для создания положительной обратной связи необходим трансформатор или дополнительный каскад. Это усложняет схему устройства и снижает его быстродействие из-за неизоежных фазовых и частотных искажений в цепи обратной связи.В предлагаемом устройстве для упрощения схемы, повышения быстродействия и обеспечения работы в широком диапазоне скоростей изменения сравниваемых напряжений регенеративная схема выполнена на приборе с Я-об.разной характеристикой, включенном последовательно с нагрузочным сопротивлением, конденсатором и сравнивающим диодом.Принципиальная схема устройства приведена на чертеже.10 Устройство содержит лавинный транзистор1 или иной прибор с Я-образной характеристикой; сопротивление нагрузки 2; сопротивление 3, задающее ток через лавинный транзистор; конденсатор 4; развязывающее сопро тивление 5 и сравнивающий диод б.Раоота схемы основана на возможностивозникновения регенеративного процесса в цепи, содержащей отрицательное сопротивление, включенное параллельно емкости (емкостной 20 релаксатор). В качестве отрицательного сопротивления используют лавинный транзистор или любой иной приоор аналогичного назначения (динистор, тринистор, двухбазовый диод и др,) Поскольку у этих приборов отрица тельное сопротивление является дифференциальным, то для вывода рабочей точки вольтамперной характеристики на участок с отрицательным сопротивлением через прибор пропускают ток. Этот ток задается источником 30 питания и сопоотивлением 3. Сопротивления 3271567 Предмет изобретения1Составитель В Е. ВааоженичРедактор В. Федотов Техред А, А. Камышникова Корректор А. И. Зим аказ 250619 Тпракк 480 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Ж, Раушская наб, д. 4/5 пчография, пр. Сапунова,3и Б должны значительно превышать дифференциальное отрицательное сопротивление по модулю. Вследствие этого параллельно конденсатору 4 оказывается подключенным суммарное сопротивление:Я = ив+Яд - 1 о где Я- сопротивление нагрузки;Р д - сопротивление диода;Ро- модуль отрицательного сопротивлсния прибора 1,Если Р)0, регенеративный процесс невозможен. Если Р(0, в схеме развивается регенеративный процесс, которгяй может привести к разряду конденсатора 4,Показанная на чертеже схема предназначсна для напряжений отрицательной полярности. Допустим, что на первый вход подано отрицательное напряжение У, а напряжение на втором входе равно нулк 1, В этом случае диод б запирается и его сопротивление Л, оказывается очень большим, Вследствие этого суммарное сопротивление положительно, и рабочая точка прибора 1 устойчива. Конденсатор 4 при этом заряжается до некоторого напряжения, которое падает на приборе 1 и сопротивлении 2. Если начать увеличивать напряжение на втором входе, то, когда оно становитсч равным У, диод б отпирается, и его сопротивление падает. Как только оно упадет до величины, при которой Я(0, в схеме развивается регенеративный процесс, вызыва;ощий разряд конденсатора 4. Ток разряда, протекая через диод б, уменьшает его сопротивление, что, в свою очередь, способствует развитию регенеративного процесса в сторону разряда конденсатора. Таким образом, регеперативный процесс разряда конденсатора оказывается самоподдерживающимся. Скорость развития этого процесса прежде всего определяется быстродействием активного прибора 1. Диодно-регенеративное сравнивающее устройство, содержащее регенеративную схему и сравнивающий диод, к которому подключены 20 источники сравниваемых напряжений, от,гичаюи 1 ееся тем, что, с целью упрощения устройства, обеспечения его работы в широком диан- зоне скоростей, изменения сравниваемых н.пряжений и повышения быстродействия, рс е неративная схема выполнена на приборе с-образной характеристикой, включенном по следовательно с нагрузочным сопротивлением.конденсатором и сравнивающим диодом.
