Сепаратор для зерна
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 271159
Авторы: Коржов, Котл, Кравченко, Одесский, Солдатенко
Текст

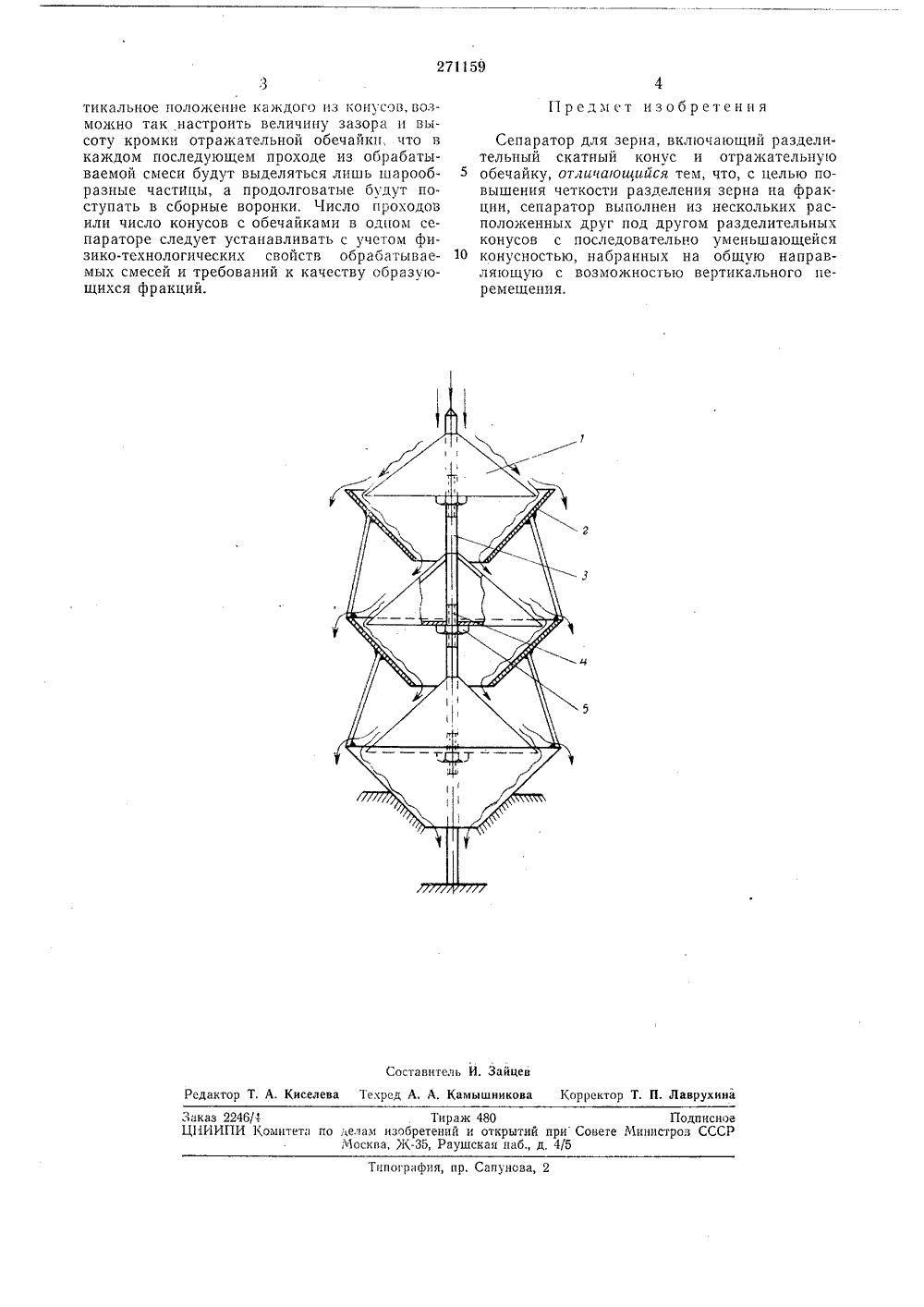

ОПИСАН ИЕ ИЗОБРЕТЕ Н ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ27 И 59 Союз Советскив Социалистических Республик(л. 45 е, 7/44 влен оединеннем заявки Ло Комитет по де ПК В 07 Ь 13/1 При итет изабретеннй н открытн пон Совете Министров СССР,361.3 (088,8 2.7.1970, Бюллетень чв 17ания описания 11.1 Х.1970 пуолнкова та убли Авторыизобретен и. С, Солдатенко, Л. И. Котляр, Н, В. Георги, А, М.и Г. К.Кравченко в Заявитель ский технологический институт им, М, В. Ломоносова ЕПАРАТОР ДЛЯ ЗВР Изобретение ратора для зер ния смеси зерн личающиеся и смесь. Пример весьма распро тых зерен пшелИзвестен сеп из разделитель ного у основан расположенной поверхности с и нерегулируем Цел раздел парато ных д с посл стью,возмо Наь изобрете ения зерна р выполнен руг под дру едовательно набранных кностью ве 1. чертеже пок Сепаратор ных скатных вания смеси ки 2 для отр тывающихся Вертикальна ной установ относится к конструкции сенана, в особенности для разделе- а на фракции, существенно разо форме частиц, образующих ом смеси такого типа является страненная смесь продолговаицы и шарообразных кукол. аратор для зерна, состоящий ного скатного конуса, окружения отражательной обечайкой, по отношению к конической зазором, имеющим постоянную ую величину. ния - повышение четкости на фракции. Для этого сеиз нескольких расположенгом разделительных конусовуменьшающейся конусноа общую направляющую с тикального перемещения. азан предложенный сепарасодержит несколько разделитель- конусов 1 для свободного скаты- зерен и отракательные обечайжения продолговатых зерен, скас относительно малой скоростью, я ось 3 предназначена для сооси разделительных конусов и регулирования их расположения относительно отражательных обечаек. Для этого Вертикальная ось имеет резьбовые участки 4, на которых находятся ограничительные регулпровочные гайки б.Сепаратор работает следующим образом.Смесь продолговатых зерен, например пшеницы, и шарообразных засорителей, например куколя, из загрузочного устройства обычного 10 типа поступает на вершину верхнего конуса 1.Скатываясь по его поверхности, эти зерна приобретают разлнчнуо скорость, величина когорой зависит от величины наклона поверхности к горизонту, от фрикционных свойств и 15 формы зерен. Шарообразные зерна, скатываясь с большой скоростью, перепрыгивают через отражательную абечайку. Продолгова тые зерна, как правило, преодолеть отражательную поверхность не могуг и поступают в 20 зазор между конусом и обечайкой.Соответствующим образом, подбирая уклонпервой поверхности, можно сходом с верхнего конуса получить только лишь шарообразные частицы. При этом проходом в зазор посту пит смесь, состоящая пз продолговатых зеренс некоторым количеством еще не выделенных округлых зерен. Эта смесь поступит на вершину следующего конуса, уклон поверхности которого принят несколько большим чем пер вого конуса. Регулируя посредством гаек вер.271159 Предмет изобретения Составитель И. Зайцев Редактор Т, А. Киселева Текред А, А, Камышникова Корректор Т. П, ЛаврухинаЗаказ 2246/4 Тираж 480 Подписн яЦНИИПИ Комитета по делам изобретений и открытий при Сонете Министров СССР Москва, Ж, Раушская наб., д, 4/5 Тппотрафия, пр, Сапунова, 2 тикальное положение кагждого из конусов, в 03- можно так настроить величину зазора и высоту кромки отражательной обечайки, что в каждом последующем проходе из обрабатываемой смеси будут выделяться лишь шарообразные частицы, а продолговатые будут поступать в сборные воронки. Число проходов или число конусов с обечайками в одном сепараторе следует устанавливать с учетом физико-технологических свойств обраоатываемых смесей и требований к качеству образующихся фракций. Сепаратор для зерна, включающий разделительный скатный конус и отражательнуго 5 обечайку, отгииагощийся тем, что, с целью повышения четкости разделения зерна на фракции, сепаратор выполнен из нескольких расположенных друг под другом разделительных конусов с последовательно уменьшающейся 10 конусностью, набранных на общую направляющую с возможностью вертикального перемещения.
СмотретьЗаявка
1302544
Л. С. Солдатенко, Л. И. Котл Н. В. Георги, А. Коржов, Г. К. Кравченко, Одесский технологический институт В. Ломоносова
МПК / Метки
МПК: B07B 13/11
Опубликовано: 01.01.1970
Код ссылки
