Связующее для получения нетканых материалов

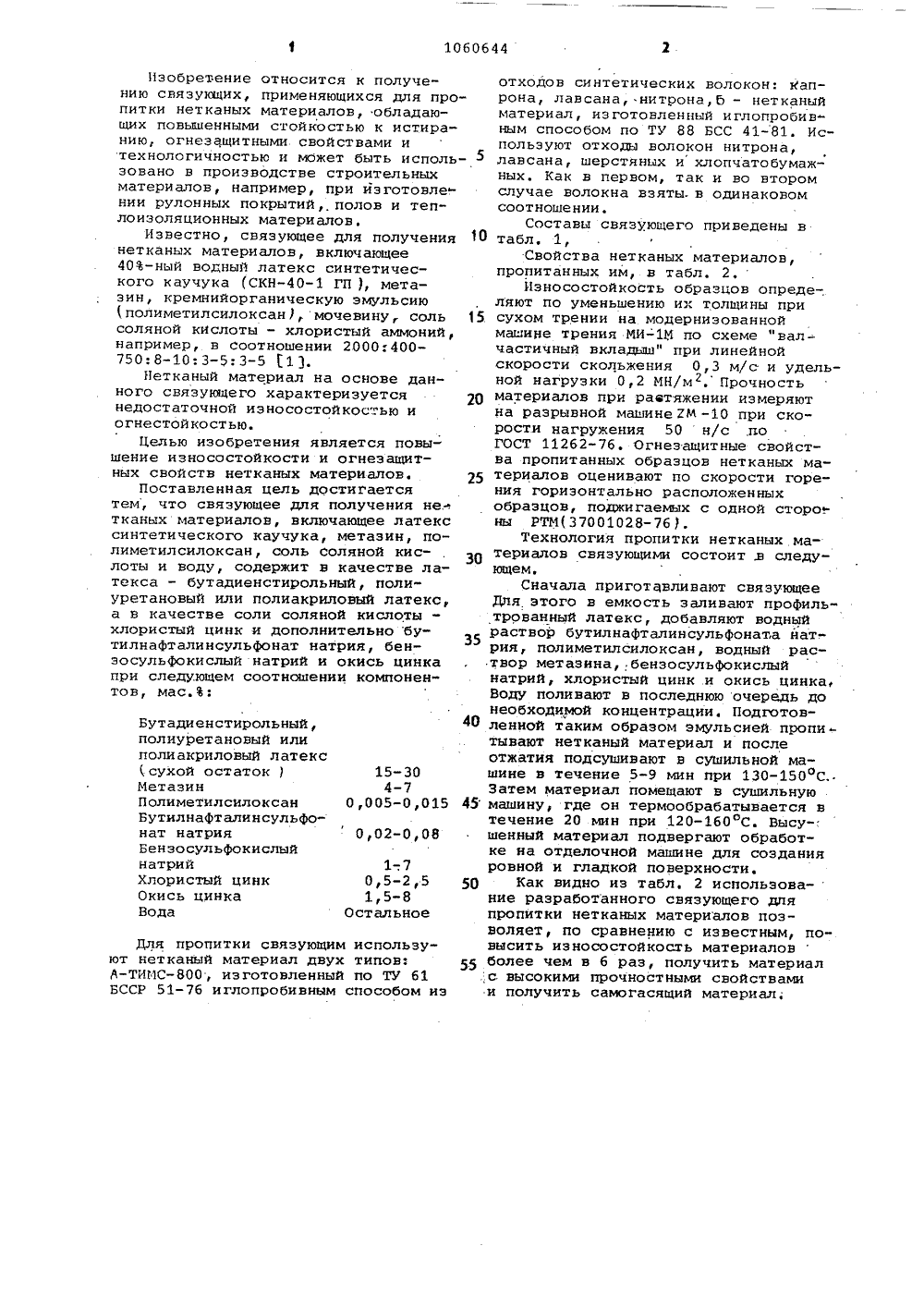

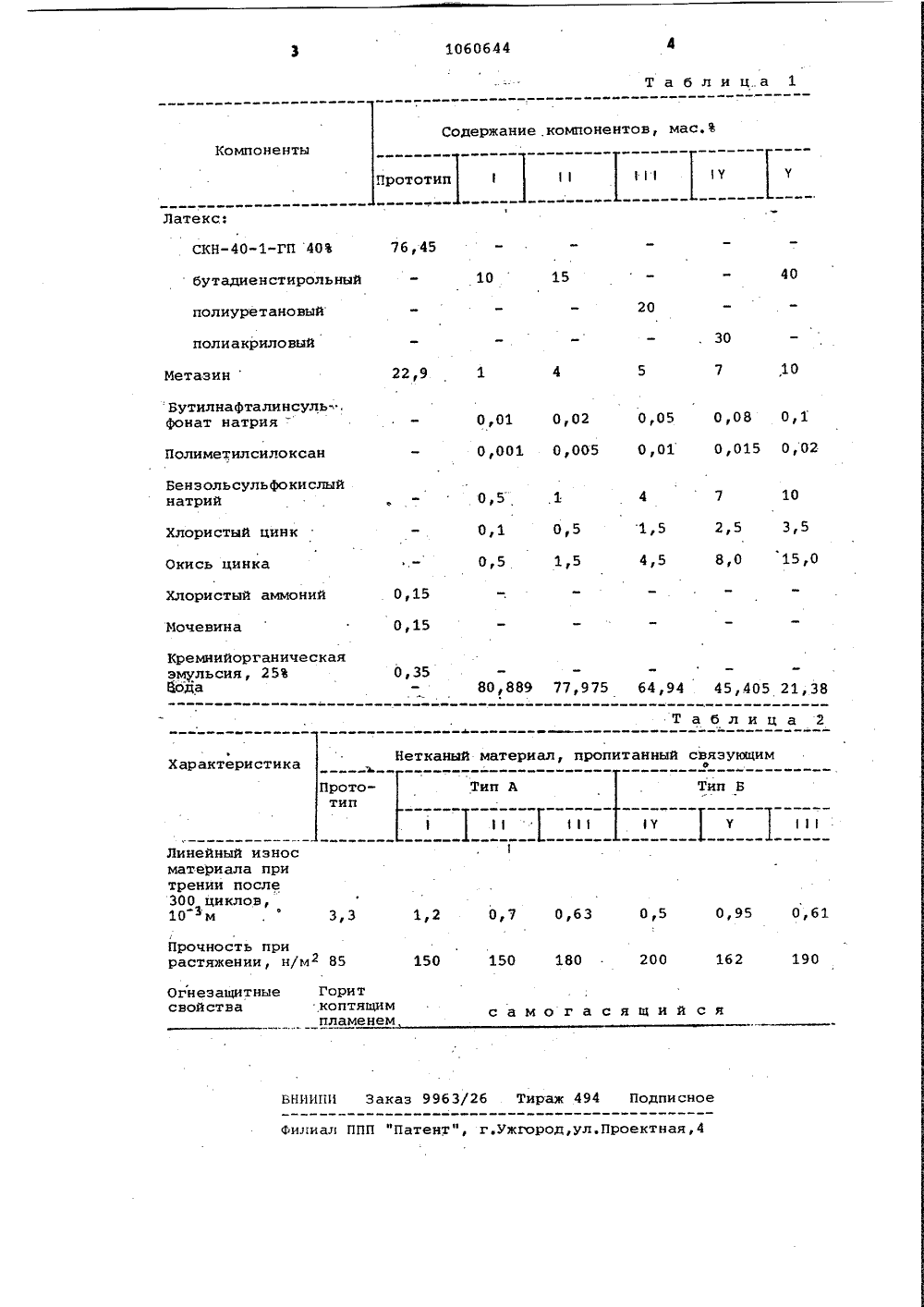

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТЮ ТОРСИОМУ СВИДЕТЕЛЬСТВУ(71) Институт механики металлополимерных систем АН БССР(54)(57) СВЯЗУОЦЕЕ ДЛЯ ПОЛУЧЕНИЯНБКАНЫХ МАтБРИАЛОВ, включающее латекс синтетического каучука, метазин,полиметилсилоксан, соль соляной кислоты и воду, о т л и ч а ю щ е е с ятем, что, с целью повышения износостойкости и огнезащитных свойств нетканых материалов, оно содержит вкачестве латекса - бутадиенстироль 801060644 А ный, полиуретановый или полиакриловый латекс, а в качестве соли соляной кислоты - хлористый цинк и дополнительно бутилнафталинсульфонат натрия, бензосульфокислый натрий и окись цинка при следующем соотнааен;:. нии .компонентов, мас.ВБутадиенстирольный, . полиуретановый или полиакриловый латекс (сухой остаток ) 15-30 Метазин 4-7 Полиметилсилоксан 0,005-0,015 Бутилнафталинсуль- фонат натрия 0,02- БензосульфокислЫй натрий Хлористый цинк Окись цинка ВодаИзобретение относится к получению связующих, применяющихся для пропитки нетканых материалов, обладающих повышенными стойкостью к истиранию, огнезащитными свойствами и технологичностью и может быть использовано в производстве строительных материалов, например, при изготовле.- нии рулонных покрытийполов и теплоизоляционных материалов.Известно, связующее для получения нетканых материалов, включающее 40-ный водный латекс синтетического каучука (СКН-1 ГП ), метазин, кремнийорганическую эмульсию (полиметилсилоксан),мочевину, соль соляной кислоты - хлористый аммоний, например, в соотношении 2000:400- 750:8-10:3-5:3-5 С 1 5Нетканый материал на основе данного связующего характеризуется недостаточной износостойкостью и огнестойкостью.Целью изобретения является повышение износостойкости и огнезащитных свойств нетканых материалов.Поставленная цель достигается тем, что связующее для получения не., тканых материалов, включающее латекс синтетического каучука, метазин, полиметилсилоксан, соль соляной кислоты и воду, содержит в качестве латекса - бутадиенстирольный, полиуретановый или полиакриловый латекс, а в качестве соли соляной кислоты - хлористый цинк и дополнительно бутилнафталинсульфонат натрия, бенэосульфокислый натрий и окись цинка при следующем соотношении компонентов, мас.З: Бутадиенстирольный,полиуретановый илиполиакриловый латекс(сухой остаток )МетазинПолиметилсилоксанБутилнафталинсульфонат натрияБензосульфокислыйнатрийХлористый цинкОкись цинкаВода Для пропитки связующим используют нетканый материал двух типов: Я-ТИМС, изготовленный по Ту 61 БССР 51-76 иглопробивным способом иэ отходов синтетических волокон: Ыапрона, лавсана, нитрона, б - нетканыйматериал, изготовленный иглопробивным способом по ТУ 88 БСС 41-81. Используют отходы волокон нитрона,лавсана, шерстяных и хлопчатобумажных. Как в первом, так и во второмслучае волокна взяты. в одинаковомсоотношении,Составы связующего приведены в10 табл, 1,Свойства нетканых материалов,пропитанных им, в табл. 2.Износостойкость образцов опреде-.ляют по уменьшению их толщины при15 сухом трении на модернизованноймашине трения МИМ по схеме "вал=частичный вкладыш" при линейнойскорости скольжения 0,3 м/с и удельной нагрузки 0,2 МН/м 2. Прочностьматериалов при растяжении измеряютна разрывной машине ЕМ -10 при скорости нагружения 50 н/с .поГОСТ 11262-76, Огнезащитные свойства пропитанных образцов нетканых материалов оценивают по скорости горения горизонтально расположенныхобразцов, поджигаемых с одной сторо:ны РТМ(37001028-76).Технология пропитки нетканых материалов связующими состоит л следующем,Сначала приготавливают связующееДля этого в емкость заливают профильтрованный латекс, добавляют водный5 раствор бутилнафталинсульфоната йатрия, полиметилсилоксан, водный раствор метазина, бензосульфокислыйнатрий, хлористый цинк .и окись цинкаВоду поливают в последнюю очередь донеобходимой концентрации, Подготов 40 ленной таким образом эмульсией пропитывают нетканый материал и послеотжатия подсушивают в сушильной машине в течение 5-9 мин при 130-150 С,Затем материал помещают в сушильную45 машину, где он термообрабатывается втечение 20 мин при 120-160 С. Высу-:шенный материал подвергают обработке на отделочной машине для созданияровной и гладкой поверхности.50 Как видно из табл. 2 использование разработанного связующего дляпропитки нетканых материалов позволяет, по сравнению с известным, повысить износостойкость материалов55 более чем в 6 раз, получить материалс.высокими прочностными свойствамии получить самогасящий материал,,10 22,9 Метазин Бутилнафталинсуль,фонат натрия Полиметилсилоксан Бензольсульфокислыйнатрий 7 102,5 3,5 0,5 0,5 1,5 8,0 15,0 4,5 1,5 0,5 0,15 0,15 Кремнийорганическаяэмульсия, 25%Йода 0,35 64,94 45,405 21,38 80,889 77,975 Таблица 2 Характеристика ПрототипТип Б 0,61 0,7 0,63 0,5 0,95 1,2 3,3 Прочность прирастяжении, н/м 2 85 150 180 162 190 200 150 Огнезащитныесвойства Гориткоптящимпламенем ВНИИПИ Заказ 9963/26 Тираж 494 Подписное Филиал ППП "Патент", г.ужгород,ул.Проектная,4 СКН-1-ГП 40бутадиенстирольныйполиуретановыйполиакриловый Хлористый цинкОкись цинкаХлористый аммонийМочевина Линейный износматериала притрении после300 циклов,10 м Содержание .компонентов, мас,В 0 01 0 02 0 05 0 08 0 1 0,001 0,005 0,01 0,015 О,02 Нетканый материал, пропитанный связующим4 11111 1 У У 1 1 с а м о г а с я щ и й с я
