Способ определения содержания серы в стали
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 269549
Авторы: Гини, Сыпкова, Трахтенгерц, Шадрунова
Текст

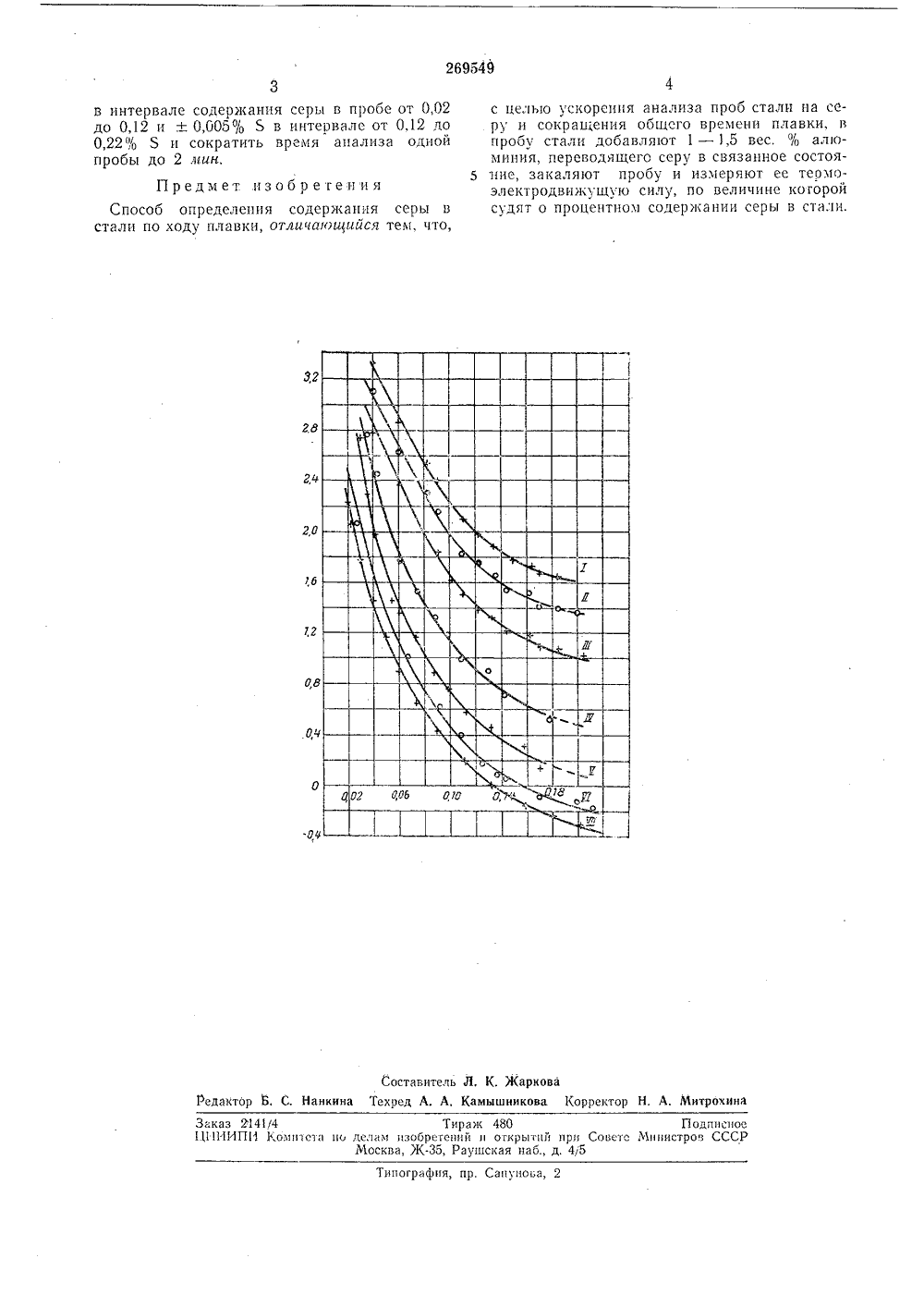

ОПИС ИЗОВРЕ 269549 Союз Советских оциалистических РеспубликН АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от авт. свидетельстваЗаявлено 27,111.1969 (Ле 1323138/26-25с присоединением заявкиПриоритет Кл. 421, 304 МПК б 01 п, 33/206 01 п 27/46УДК 537,324(088.8) Комитет по де изобретении н открытии при Совете Министров СССР,1970. Бюллетень15 Дата опубликования описания 4 Л 111,97 Авторыизобрете Е. А. Сыпкова, М. Л. Трахтенгерц, А. П. Шадрунова и И. Н. Гиниятуллин агнитогорский горнометаллургический институт им. Г, И, Носовявитель СПОСОБ ОП ЛЕНИЯ СОДЕРЖАНИЯ СЕРЫ В СТАЛИ розмеренцю термоэлек иемтроеделцть со до 0,003 Изобретеыте относится к области анализа металла в процессе плавки и может быть осуществлено при производстве стали в металлургических агрегатах.В настоящее время содержание серы в пробах стали определяют химическим методом, путем сжигания навески металла в токе кислорода с последующим титровацием полученного раствора газа в воде,Однако между отсылкой пробы в химическую лабораторию и получением сталеваром результатов анализа проходит много времени.Целью настоящего изобретения является разработка такого способа определения процентного содержания серь в сталях, который позволил Оы сократить Время хежду Взятцсл пробы из пе;и и получением результата анализа. С целью ускорения анализа проо стали ца серу и сокращения общего времени плавки, в отобранную пробу стали вводят от 1 до 1,5 вес, % А 1 и закаливают пробу. Введение алюминия необходимо для того, чтобы перевести серу из свободного состояния В связанное. Определение процентного содержания серы может производиться самим сталеваром непосредственно около агрегата измерением термоэлектродвижу щей силы данной пробы. Это тем более удобно, что в настоящее время в сталеплавильных цехах иеются действующце устацовкц по т движущей силы.В пробу стали сталевар должен ввести 1 -1,5 вес, % А 1. Обработанную алюминием про бу подвергают закалке. По эталонным образцам были построены графики( см. чертеж) зависимости термоэлектродвцжущей силы от содержания серы в пределах от 0,020 - 0,20% прц разлцчном содержании углерода (от 0,05 10 до 1,8%), На графике го осц абсцисс отложено содержание серы в процентах, по оси ординат - величина термоэлектродвцжущей силы в мцллцвольтах.Кривые т - ГП показывают зависимости 15 термоэлектродвцжущец силы от содержаниясеры в стали прц содержании углерода, %: -1,8; П - 1,6; 1 П - 1,33 1 Г - 0,7; 11 - 0,5; У - 0,22; ГП - 0,05.По значению термоэлектродвцжущей силы 20 цераскцсленной пробы сталевар определяетсодержание углерода в стали. Затем сталевар должен измерить термоэлектродВцжущую сц.лу пробы, обработанной алюминием, ц определить по графику содержание серы в стали при 25 данном значении углерода,Для проб с промежуточным содержансеры должно определяться цо 11 нтерполт ванным кривым.Данный способ позволяет опр дер жанне серы в стали с точностью %269549 Составитель Л, К. Жаркованкина Техред А. А, Камышникова Корректор Н. А. Митрохина актор Б,Заказ 2141(4 Тираж 48011 ИИПИ Когинтста но делам изобретений н огкрытнй прнМосква, Ж, Раушская наб., д. 45 Подпнсноетс Министров СССР Типография, пр. Сапунова, 2 3в интервале содержания серы в пробе от 0,02до 0,12 и + 0,005% 5 в интервале от 0,12 ло0,22 % 5 и сократить время анализа однойпробы до 2 .чин,Предмет изобретенияСпособ определения содержания серы в стали по ходу плавки, отличающийся тем, что,с целью ускорения анализа проб стали на серу и сокрагцения общего времени плавки, в пробу стали добавляют 1 - 1,5 вес. % алк- миния, переводящего серу в связанное состоя нис, закаляют прооу и измеряют ее теомоэлектродвижущуо силу, по величине когорой судят о процентном содержании серы в стали.
СмотретьЗаявка
1323138
Е. А. Сыпкова, М. Л. Трахтенгерц, А. П. Шадрунова, И. Н. Гини туллин Магнитогорский горнометаллургический институт Г. И. Носова
МПК / Метки
МПК: G01N 27/416, G01N 33/20
Метки: серы, содержания, стали
Опубликовано: 01.01.1970
Код ссылки
<a href="https://patents.su/2-269549-sposob-opredeleniya-soderzhaniya-sery-v-stali.html" target="_blank" rel="follow" title="База патентов СССР">Способ определения содержания серы в стали</a>
Способ отбора проб стальной окалины для совместного определения содержания фосфора и серы в стали экспрессным термоэлектрическим методом
Номер патента: 1032350
Опубликовано: 30.07.1983
Авторы: Гиниятуллин, Сыпкова
МПК: G01N 1/10
Метки: методом, окалины, отбора, проб, серы, совместного, содержания, стали, стальной, термоэлектрическим, фосфора, экспрессным
...жидкого металла 0,8-1,0 кг даст необходимую площадь окалинообраэующейповерхности 150-200 см 2 при толщине отливки 0,5-0,9 см. На основеэксперимейтальных данных установлено, что получение растекающейся поплите отливки с указанной площадьюокалннообразующей поверхности обес 1 печивает металл, перегретый на 50100 К. При температуре перегрева Менее чем на 50 К момент кристаллизации металла наступает раньше, чемон займет минимальную площадь в150 см, и загустевший металл йритолщине более чем 0,9 см не .обеспечит,получения достаточного количества окалины (1,5"2 г). Использо 40 .ванне металла с перегревом более Чемна 100 К не имеет смысла.Средняя скорость охлаждения,отливки при формировании окалины недолжна превыаать 450 К/мин. Это необходимо...
Устройство для полуавтоматического закрывания пробкой фарфоровых трубок, применяемых для определения углерода и серы
Номер патента: 88127
Опубликовано: 01.01.1950
Автор: Никитин
МПК: B01L 1/00, C01B 31/00
Метки: закрывания, полуавтоматического, применяемых, пробкой, серы, трубок, углерода, фарфоровых
...11.1-11 ерте)ке изображено у строЙСТВО д, я по,у 21 тоатического зак.,ывдни 51 проб)КО фа 1)ф 01)013 ых т)ГООесУстройство состоит из разъемного металлического хомутика 1 с винтом 2 и пружинной защелкой 3 хохеутик шарнирно соединен с откидной крышкой 4. В откидпуЕО крышку 4 встроена резиновая пробка ). в форме шарового сегмента с отверстием, е) которое вставляется стеклянная т 1)мокд 6. К 1)оме ТОГО, к 1)ыцкд 4 сидожеид и)обко;ецкателехе 7 и регулятором 8 для регу,шроваш)я Елотности закрывдшя пробкои,) отверстия фарфорОВОЙ т)убои 9 ежду ГЕробкодер)кзте,ех 7 ее регс. лятором 8 имеется пружина 10.88127 Предмет изобретения Устройство для по уавтохати еского закрыьания пробкой фарфоровых трубок, применяем ьх для определения углерода и...
Способ определения углерода в комовой сере
Номер патента: 142800
Опубликовано: 01.01.1961
МПК: G01N 7/08
Метки: комовой, сере, углерода
...которые поглощаются силикатом (бария, кальция) и хромовым ангидридом, а углекислый газ в смеси с избытком кислорода поступает в газоанализатор типа ГОУ, в эвдиометре которого производят измерение объема полученной газовой смеси (СО+ +О). Затем смесь прокачивают уравнительной грушей в поглотительный сосуд газоанализатора с раствором едкого кали, где происходит поглощение углекислого газа. Разность между первым и вторым отсчетами по шкале эвдиометра соответствует количеству поглощенной углекислоты.Деления шкалы эвдиометра соответствуют процентному содержанию углерода в навеске вещества в 1 г.Применение силикатных поглотителей в анализе комовой серы в сочетании с газоанализатором для определения углерода не известно.142800 Метод отличается...
Способ хемилюминесцентного определения содержания азота в почвенных и растительных пробах
Номер патента: 1539615
Опубликовано: 30.01.1990
Авторы: Аствацатрян, Бродский, Лискер
МПК: G01N 21/76
Метки: азота, почвенных, пробах, растительных, содержания, хемилюминесцентного
...см с электронагревателем, регулятором и программатором температуры), вторичный нагреватель (продолжение этой же кварцевой трубки диаметром 0,5 см и длиной 25 см) и зону каталитического окисления (кварцевую трубку длиной 20 см и внутренним диаметром 1 см, заполненную окисью ме- . ди). Зону каталитического окисления соединяли с хемилюминесцентным детектором ГХЛстеклянной трубкой длиной 40 и диаметром 0,4 см. В камеру сожжения помещали пробу анализируемого материала в количестве5-10 мг в кварцевой лодочке и нагре вали камеру до 00 С, продувая еепотоком воздуха 1,5 л/мин. Газы сожжения и не успевшие окислиться продукты деструкции поступали во вторичный нагреватель с температурой1050 С, далее - в зону каталитического окисления с температурой...
Способ приготовления эталонов для локальных методов анализа с лазерным отбором проб
Номер патента: 1783911
Опубликовано: 20.08.1995
Автор: Каликов
МПК: G01N 1/28, G01N 21/62
Метки: анализа, лазерным, локальных, методов, отбором, приготовления, проб, эталонов
1. СПОСОБ ПРИГОТОВЛЕНИЯ ЭТАЛОНОВ ДЛЯ ЛОКАЛЬНЫХ МЕТОДОВ АНАЛИЗА С ЛАЗЕРНЫМ ОТБОРОМ ПРОБ, включающий приготовление порошка, измельчение его, добавление элементов примесей и воздействие на полученную смесь давлением, отличающийся тем, что, с целью повышения качества эталонов и снижения трудозатрат, на полученную смесь воздействуют давлением 13 16 кбар в 2 3 цикла, осуществляют лазерное воздействие энергией 0,02 0,03 Дж при плотности потока 0,5 105 1 105 Вт/см2, а затем энергией 0,6 0,65 Дж при плотности потока 1,5 ...
Предыдущий патент: Прибор для полярографических исследований
Следующий патент: Устройство для измерения выходных сигналов измерительных преобразователей анализаторов состава и свойств жидкостей
Случайный патент: Устройство для моделирования процесса выполнения работы
