Преобразователь аналог— код

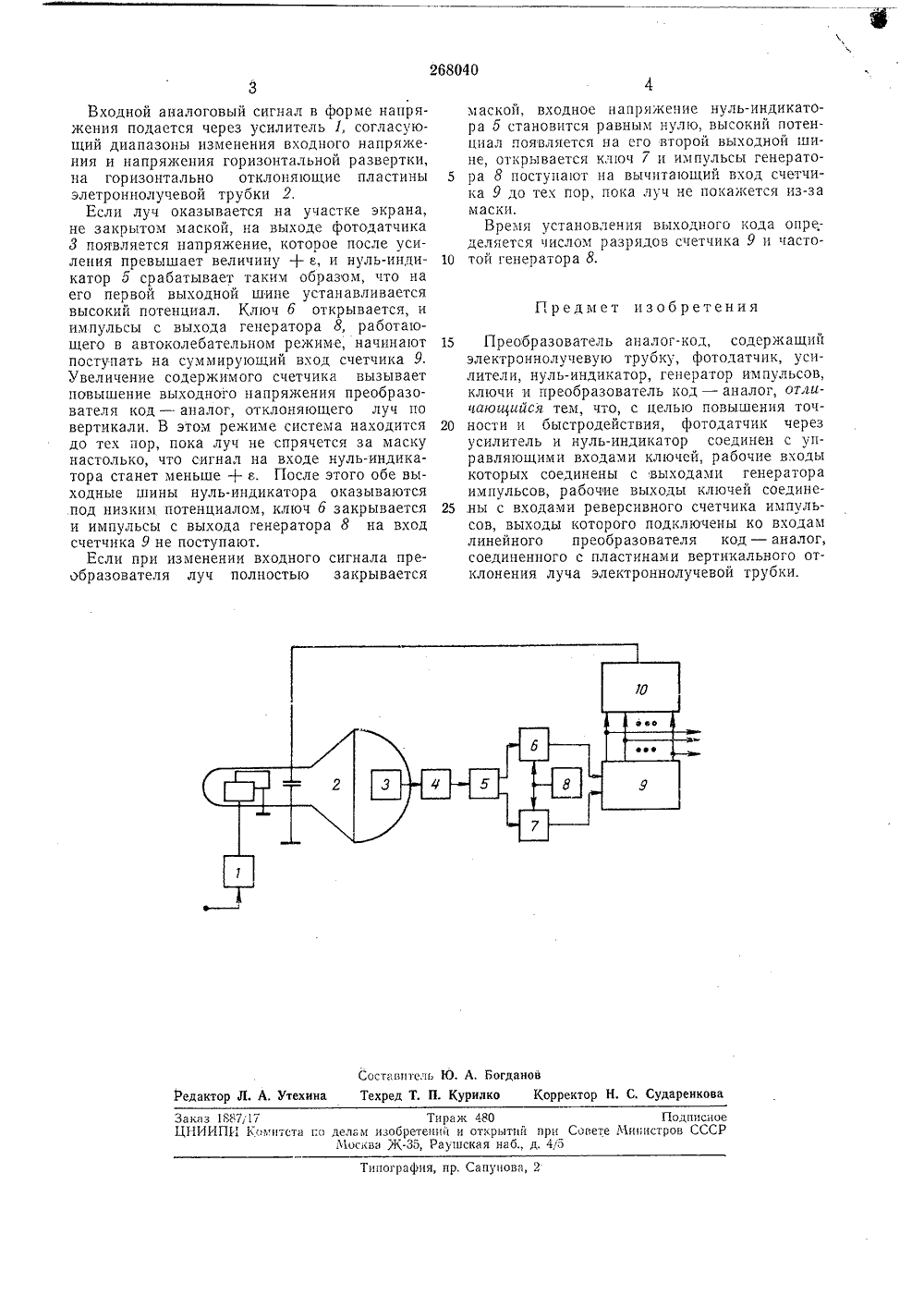

Союз Советских Социалистических РеспубликКомитет по деламизобретений и откры при С риоритетпубликовано 02,1 Ч.1970, Бюллетень13 ата опубликования описания 15 Х 11.1970 овете Министров СССР каши Авторы зобрстени. А, Добрыдень, В. О. Курт-Умеров и А,краинский заочный политехнический институт аявитель ПРЕОБРАЗОВАТЕЛЬ АНАЛО Д функцпеи в установлен ван от постоозрачным экединен со вхока, выход коиндикатора 5,соединенные ей би 7. Раны с выходаэкраном, закрытымыполненной в соответс маской,Изобретение относится к области автоматики и вычислительной техники, в частности к устройствам, преобразующим напряжение в цифровой код.Известны преобразователи аналог - код, содержащие электроннолучевую трубку с маской, фотоприемник, усилители и генератор импульсов,Однако такие преобразователи сложны и имеют невысокую точность преооразования.С целью устранения этих недостатков в предложенном устройстве фотодатчик через усилитель и нуль-индикатор соединен с управляющими входами ключей, рабочие входы которых соединены с выходами генератора импульсов, рабочие выходы ключей соединены с входами реверсивного счетчика импульсов, выходы которого подключены ко входам линейного преобразователя код - аналог, соединенного с пластинами вертикального отклонения луча электроннолучевой трубки.На чертеже дана блок-схема устройства.Выход усилителя 1, выполненного в виде обычного усилителя горизонтального отклонения высокоточных осциллоскопов постоянного тока, соединен с горизонтально отклоняющими пластинами электроннолучевой трубки 2.Перед непрозрачнойв твии с заданным кодом и воспроизводимой декартовой системе координат фотодатчик 3, который изолиро ронних источников света непр 5 раном. Выход фотодатчика 3 содом усилителя 4 постоянного то торого соединен со входом нуль- имеющего две выходные шины с управляющими входами ключ 10 бочие входы последних соединем и ге нер а тор а им пульсов 8. Схема нуль-индикатора построена так, что,если его входное напряжение превысит вели 15 чину + е, на первой шине появится высокийпотенциал; если входное напряжение упадетдо нуля, высокий потенциал появится на второй выходной шине; если входное напряжение лежит в пределах 0 - :е, обе входные ши 20 ны имеют низкий потенциал, т е. ключи б изакрыты и не пропускают импульсы генератора 8.Выход ключа б соединен с суммирующим,а выход ключа 7 - с вычптающим входом ре 25 версивного счетчика 9, разрядные выходы которого соединены с разрядными входами линейного преобразователя код - аналог 10.Выход последнего соединен с пластинамивертикального отклонения луча электроннолуЗО чевой трубки 2,268040 Предмет изобретения Составитель Ю. А. Богданов Редактор Л, А. Утехина Техред Т, П. Курилко Корректор Н. С. СударенковаЗаказ 1 ВВ 7,17 Тираж 480 ПодписноеЦНИИПИ Кое птста го делам изобретений и открытий при Совете 1 Линистров СССРМосква Ж, Раушская наб., д. 4/5 Типография, пр, Сапунова, 2 Входной аналоговый сигнал в форме напряжения подается через усилитель 1, согласующий диапазоны изменения входного напряжения и напряжения горизонтальной развертки, на горизонтально отклоняющие пластины элетроннолучевой трубки 2.Если луч оказывается на участке экрана, не закрытом маской, на выходе фотодатчика 3 появляется напряжение, которое после усиления превышает величину + е, и нуль-индикатор 5 срабатывает таким образом, что на его первой выходной шине устанавливается высокий потенциал, Ключ б открывается, и импульсы с выхода генератора 8, работающего в автоколебательном режиме, начинают поступать на суммирующий вход счетчика 9, Увеличение содержимого счетчика вызывает повышение выходного напряжения преобразователя код - аналог, отклоняющего луч по вертикали, В этом режиме система находится до тех пор, пока луч не спрячется за маску настолько, что сигнал на входе нуль-индикатора станет меньше + в. После этого обе выходные шины нуль-индикатора оказываются под низким потенциалом, ключ б закрывается и импульсы с выхода генератора 8 на вход счетчика 9 не поступают,Если при изменении входного сигнала преобразователя луч полностью закрывается маской, входное напряжение нуль-индикатора б становится равным нулю, высокий потенциал появляется на его второй выодной шине, открывается ключ 7 и импульсы генерато ра 8 поступают на вычнтающий вход счетчика 9 до тех пор, пока луч не покажется из-за маски,Время установления выходного кода опре;деляется числом разрядов счетчика 9 и часто той генератора 8. 15 Преобразователь аналог-код, содержащипэлектроннолучевую трубку, фотодатчик, усилители, нуль-индикатор, генератор импульсов, ключи н преобразователь код - аналог, отличаюиийся тем, что, с целью повышения точ ности и быстродействия, фотодатчик черезусилитель и нуль-индикатор соединен с управляющими входами ключей, рабочие входы которых соединены с выходами генератора импульсов, рабочие выходы ключей соедине ны с входами реверсивного счетчика импульсов, выходы которого подключены ко входам линейного преобразователя код - аналог, соединенного с пластинами вертикального отклонения луча электроннолучевой трубки.
