Система преобразования угол—код
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

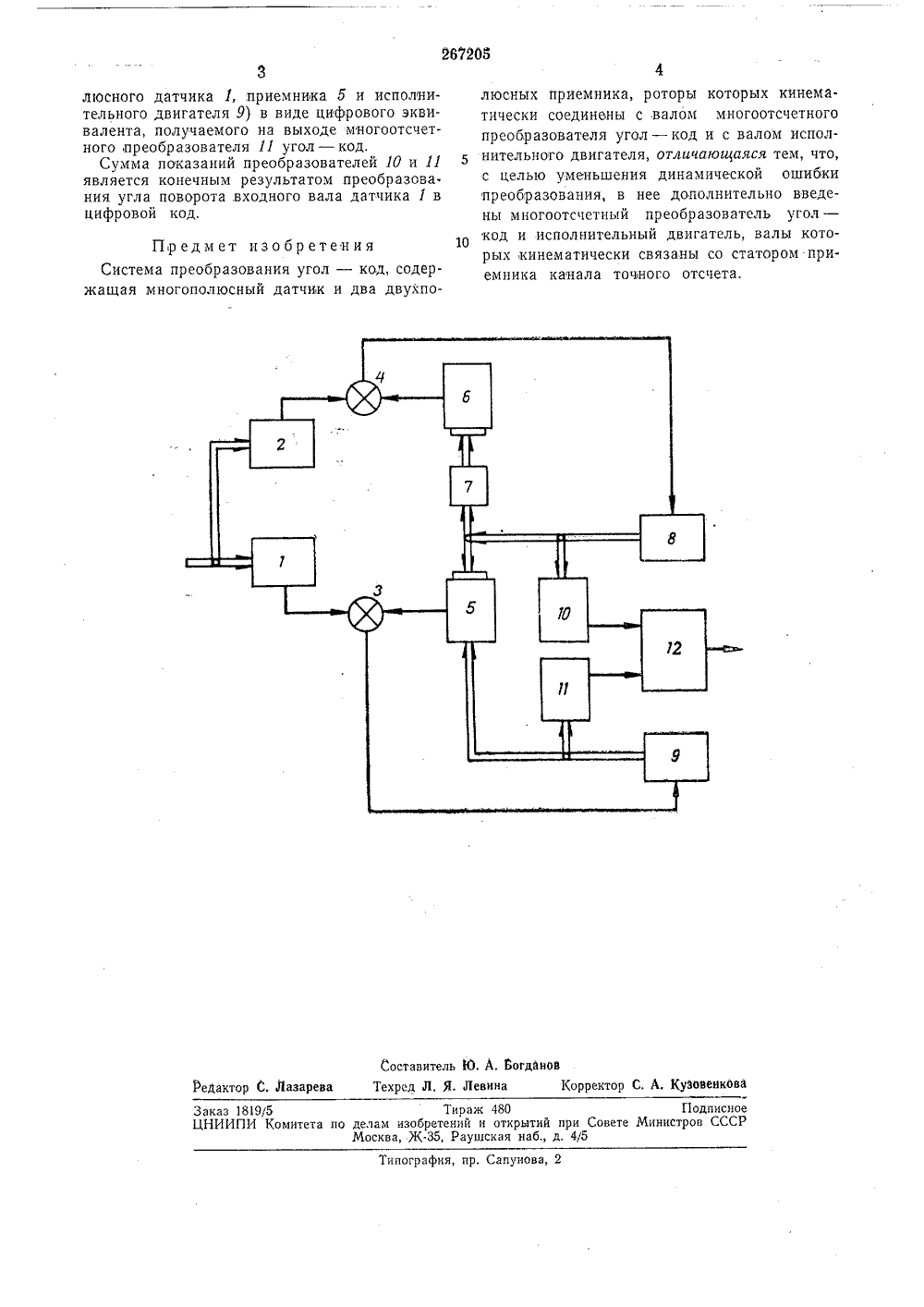

267205 Союз Советских Социалистических Республик/О аявки М Комитет по дел МПК б 061 "ДК 681,34(088.8) нори ге зобретеиий и открытипри Совете МииистровСССР публиковано 1970. Бюллетень12 та опубликова я описания 14.И 1.197 Еоесоееиайеитио-техническаяФвбзуфтека МБЯ Авторизобретения, А, Артюхов 3 аявител ИСТЕМА ПРЕОБРАЗОВАНИЯ УГО ОД Изоб ки и вройств в цифр код, содва дврых киотчетнолом иДляобразонительвательтель, всо статсчета. ретение относится к области автоматиычислительной техники, а именно к устам, преобразующим угол поворота вала овой код.стна система преобразования угол - держащая многополюсный датчик и ухполюсных приемника, роторы котонематичеоки соединены с валом многого преобразователя угол - код и с васполнительного :двигателя.уменьшения динамической ошибки превания в предлагаемую систему дополно введены многоотсчетный преобразоугол - код и исполнительный двигаалы;которых кинематически связаны ором приемника канала точного отНа чертеже показана схема предлагаемого устройства.Система преобразования угол - код содержит многополюсный датчик 1 угла точного отсчета и двухполюсный датчик 2 угла грубого отсчета, электрически связанные соответственно через устройство 8 сравнения точного отсчета и устройство 4 сравнения грубого отсчета с двухполюсным приемником б точного отсчета (с подвижным статором и подвижным,ротором) и двухполюсным приемником б грубого отсчета (с неподвижным статором и подвижным ротором). Роторы устройств 4 и б кинематически связаны между собой редуктором 7 и приводятся в движение исполнительным двигателем 8 грубого отсчета, электрически подключенным к устройству 4 сравнения грубого отсчета. Подвижный статор приемника 5 точного отсчета приводится в движение иополнительным двигателем 9 точного отсчета, электрически подключенным к устройству 3 сравнения точного отсчета. С валом двигателя 8 кинематически сопрягается вал многоотсчетного преобразователя 10 угол - код грубого отсчета, а с валом двигателя 9 кинематически сопрягается вал многоотсчетного преобразователя 11 угол - код точного отсчета. Выход последнего электрически соединен с одним входом сумматора 12, другой вход которого подключен к выходу преобразователя 10.Поворот входного вала датчика 1 преобразуется с помощью следящей системы грубого отсчета (состоящей из датчика 2, приемника б, устройства 4 сравнения, редуктора 7, исполнительного двигателя 8 и многоотсчетного преобразователя 10 угол - код) в цифровой эквивалент со статической и динамической ошибкой, определяемыми точностью датчика 2 и приемника б, а также скоростью поворота входного вала.Значение этих ошибок определяется системой точеного отсчета (состоящей из многопоЗаказ 1819/5 Тираж 480 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж.35, Раушская наб., д. 4/5 Типография, пр. Сапунова, 2 люсного датчика 1, приемника 5 и исполнительного двигателя 9) в виде цифрового эквивалента, получаемого на выходе многоотсчетного, преобразователя 11 угол - код,Сумма показаний преобразователей 10 и 11 является конечным результатом преобразова. ния угла поворота входного вала датчика 1 в цифровой код. Предмет изобретенияСистема преобразования угол - код, содержащая многополюсный датчик и два двухполюсных приемника, роторы которых кинематически соединены с валом многоотсчетного преобразователя угол - код и с валом исполнительного двигателя, отличающаяся тем, что, с целью уменьшения динамической ошибки преобразования, в нее дополнительно введены многоотсчетный преобразователь угол - код и исполнительный двигатель, валы которых кинематически связаны со статором приемника канала точного отсчета.
СмотретьЗаявка
1165053
Воесоювйа твнтно техничес, Е. А. Артюхов
МПК / Метки
Метки: «угол—код», преобразования
Опубликовано: 01.01.1970
