Устройство для срезания деревьев

Номер патента: 578033

Опубликовано: 30.10.1977

Авторы: Вигант, Даболс, Розин, Рубулис, Эпалт

МПК: A01G 23/08

Метки: деревьев, захвата, корня, накопления, срезании

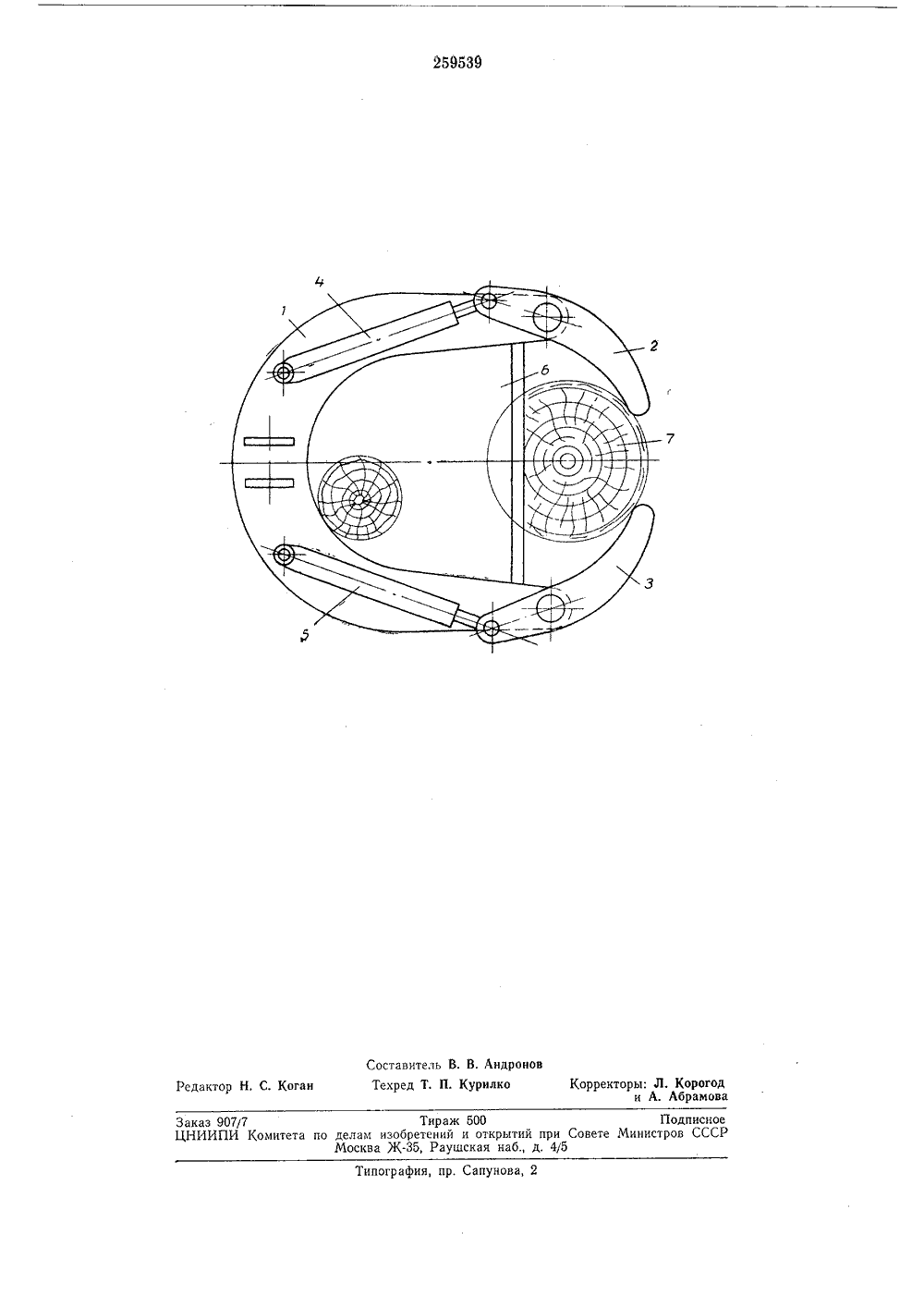

...челюсти 3 и 4, имеющие индивидуальный привод в виде силовых гидроцилпндров 5 и 6, штоки которых шарнирно соединены с захватными челюстями 3 и 4, а гпдроцилиндры - с рамой 1. К раме 1 жестко крепится приемник 7 для накопления срезанных деревьев 8.Захватные челюсти 3 и 4 выполнены в виде многозвенников, состоящих из отдельных шарнирно соединенных звеньев, удерживаемых в выпрямленном положении связующим элементом, например тросом 9 с пружиной 10. Конструкция звеньев многозвенника обеспечивает возможность поворота их вокруг шарниров относительно друг друга только в од 578033ном направлении. Гидроцилиндры 5 и 6 подключены посредством трубопроводов 11 к одной секции гидрораспределителя 12, причем штоковая полость гидроцилиндра 5...

Номер патента: 938837

Опубликовано: 30.06.1982

Авторы: Вейдеман, Вигант, Зитане, Розин, Рубулис

МПК: A01G 23/08

Метки: деревьев, захвата, корня, накопления, срезании

...от исходного положения (когда захват выпрямлен). Каждый из захватов 4 и 5 снабжен тягой 13 и 4, один конец каждой из которых шарнирно установлен на одном из тех звеньев захвата, который не подсоединен к штоку гидроцилиндра привода захвата, а другой - снабжен пальцами 15 и 16, которые установлены938837 Формула изобретения юг,l4 1 бТираж 699 ПодписноеУжгород, ул. Проектная, 4 акая 45/4 Патент ВИИИПИ Филиал П с возможностью перемещения соответственно в пазах 17 и 8 рамы 1.Устройство для захвата и накопления дсрвьсв при срезании их с корня работает слсдукнцим образом.При надвнгании устройства на дерево, один из его захватов, например захват 5, закрыт, а другой -- открыт. Захват дерева производится открытым захватом 4. Выдвигая шток...

Номер патента: 1083965

Опубликовано: 07.04.1984

Авторы: Алкснис, Вейдеман, Вигант, Розиня, Рубулис, Эпалт

МПК: F15B 11/04

Метки: деревьев, захвата, корня, накопления, срезании

...виде одностороннего гидрозамка, пабжеппого регулятором давления срабатывания. Онн состоят из корпуса 12, в котором размсцепы обратный клапан и механизм уп 1 ав,1 ения обратным клапаном, Запорный э 1 сч 11 т обратно 1 о клапана вь 1 полнен в виде шарика 13, который пружиной 14 приж,1 т к с 1,1 у в корпусе 12. В корпусе клапана выпи,щепы рпбо 1 иполости а и б и полость упра 1.лс:1 ия в. Механизм управления обратным клапаном сотоит из плунжера 15, одип конец которого выполнен в виде иглы и прдпаз:1 ачеп для взаимодействия с шариком 13 и открытия обратного клапана, второй конец выполнен с резь 5 1 О 15 20 25 30 35 40 45 50 2бой с закрепленными на нем гайкой 16 и контргайкой 17. Плунжер 15 имеет возможность перемещения в осевом направлении в...

Номер патента: 595162

Опубликовано: 28.02.1978

Автор: Шкиря

МПК: B27L 7/06

Метки: дровокольный, станок

...действия клинообразных ножей 5, и надколотая часть путем раздвигания рычагов ножа 2 одновременно отделяется от основной части кряжа и расщепляется надвое.В дальнейшем клинообразные ножи 4 отводятся гидроцилиндрами б в исходное состояние и в отодвинутом от торцов положении опускаются вниз гидроцилиндрами 9 на толщину очередного откалываемого бруса, регулируемую конечными выключателями 8, а затем в осевом направлении посредством гидроцилиндров б углубляются с торцов в кряж.В завершающей стадии нож 2 внедряется в оставшуюся пластину в радиальном направлении, и путем раздвпгания рычагов ножа 2 пластина расщепляется на две части,Если на расколку поступает партия кряжей больших диаметров, подставку 1 б убирают, а в случае подачи на...
