Устройство для захвата и накопления деревьев при срезании их с корня

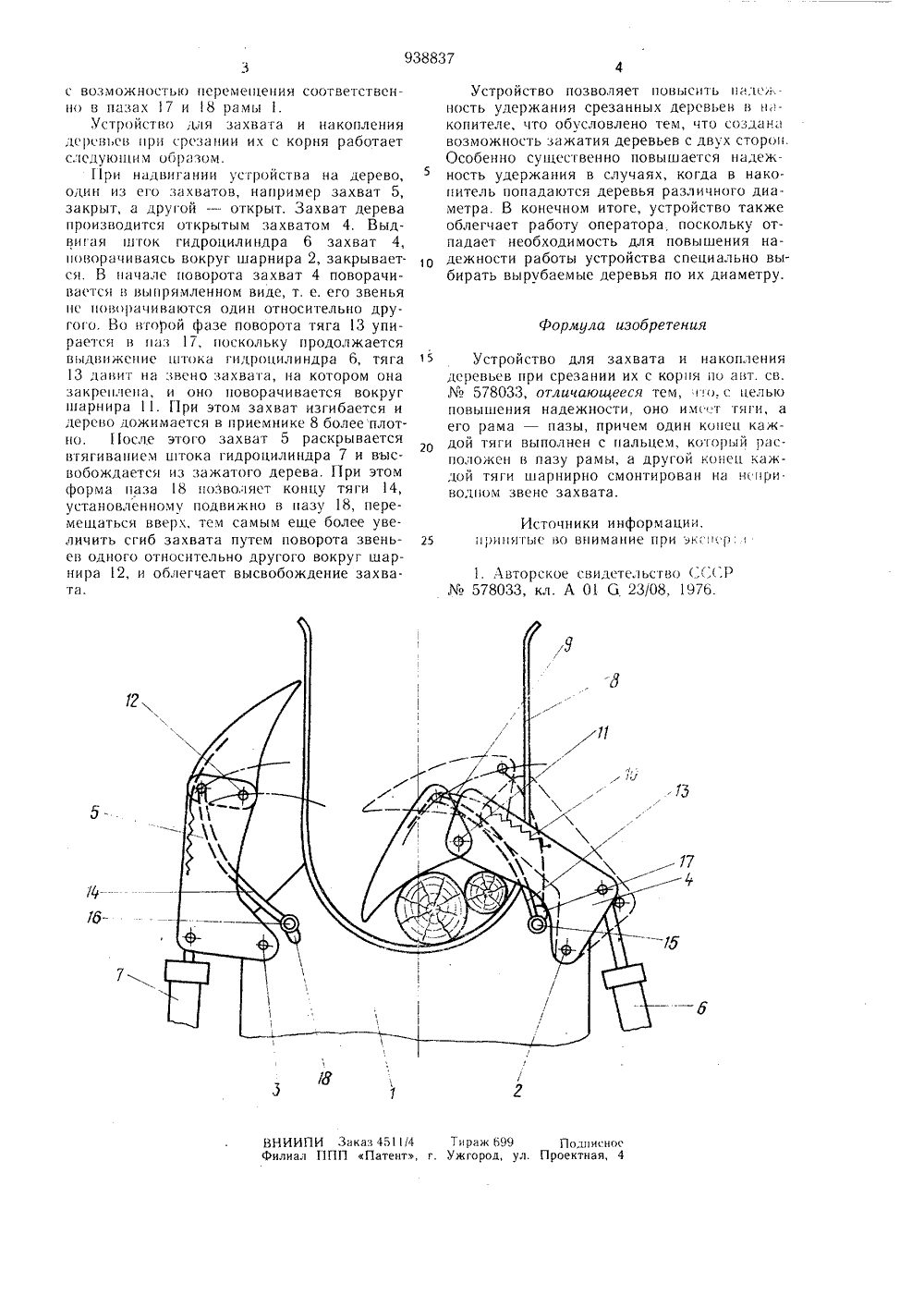

(53) УДК 634 0 .36 (088.8) по делам нзобретеннй н открытий(54) УСТРОЙСТВО ДЛЯ ЗАХВАТА И НАКОПЛЕНИЯ ДЕРЕВЬЕВ ПРИ СРЕЗАНИИ ИХ С КОРНЯконец каждой тяги шарнирно смонтирован на неприводном звене захвата.На чертеже изображено предлагаемое устройство, вид сверху. Изобретение относится к устройствам для захвата и накопления деревьев при срезании их с корня и может быть использовано в лесной промышленности.По основному авт. св.578033 известно устройство для захвата и накопления деревьев при срезании их с корня, включающее раму, приемник, челюстной гидроуправляемый захват, каждая челюсть которого выполнена в виде шарнирного многозвенника, звенья которого подпружинены относительно друг друга и имеют упоры для ограничения угла поворота в сторону раскрытия захвата 1.Однако захват не обеспечивает достаточно плотного прижатия деревьев разного диа. метра друг к другу и к стенкам приемника из-за того, что привод подключен к первому звену челюсти и .отсутствует возможность привода каждого звена челюсти в отдельности.Цель изобретения - повышение надежности устройства.Цель достигается тем, что устройство имеет тяги, а его рама - пазы, причем один конец каждой тяги выполнен с пальцем, который расположен в пазу рамы, а другой 5Устройство состоит из рамы 1, на которой при помощи шарниров 2 и 3 закреплены захваты 4 и 5, шарнирно соединенные со штоками гидроцилиндров 6 и 7. Гидро- цилиндры 6 и 7 и приемник 8 для накопления срезанных деревьев установлены на раме . Захваты 4 и 5 выполнены в виде многозвенников, состоящих из отдельных шарнирно соединенных звеньев, удерживаемых в выпрямленном положении связующим элементом, например тросом 9 с пружиной 10. Звенья захватов 4 и 5 соединены между собой с возможностью поворота относительно шарниров 11 и 12 только в одном направлении от исходного положения (когда захват выпрямлен). Каждый из захватов 4 и 5 снабжен тягой 13 и 4, один конец каждой из которых шарнирно установлен на одном из тех звеньев захвата, который не подсоединен к штоку гидроцилиндра привода захвата, а другой - снабжен пальцами 15 и 16, которые установлены938837 Формула изобретения юг,l4 1 бТираж 699 ПодписноеУжгород, ул. Проектная, 4 акая 45/4 Патент ВИИИПИ Филиал П с возможностью перемещения соответственно в пазах 17 и 8 рамы 1.Устройство для захвата и накопления дсрвьсв при срезании их с корня работает слсдукнцим образом.При надвнгании устройства на дерево, один из его захватов, например захват 5, закрыт, а другой -- открыт. Захват дерева производится открытым захватом 4. Выдвигая шток гидроцилиндра 6 захват 4, поворачиваясь вокруг шарнира 2, закрывается. В начале поворота захват 4 поворачивается в выпрямленном виде, т. е. его звенья нс поворачиваются один относительно другого. Во вго 1 ой фазе поворота тяга 13 упирается в паз 17, поскольку продолжается выдвижение штока гидроцилиндра б, тяга 13 давит на звено захвата, на котором она закреплена, и оно поворачивается вокруг шарнира 11. При этом захват изгибается и дерево дожимается в приемнике 8 более плотно. 1 осле этого захват 5 раскрывается втягиванием штока гидроцилиндра 7 и высвобождается из зажатого дерева. При этом форма паза 18 позволяет концу тяги 14, установленному подвижно в пазу 18, перемешаться вверх, тем самым еше более увеличить сгиб захвата путем поворота звеньев одного относительно другого вокруг шарнира 12, и облегчает высвобождение захвата. Устройство позволяет повысить палжность удержания срезанных деревьев в и;. - копителе, что обусловлено тем, что создана возможность зажатия деревьев с двух сторон. Особенно сугцественно повышается надежность удержания в случаях, когда в накопитель попадаются деревья различного диаметра, В конечном итоге, устройство также облегчает работу оператора, поскольку отпадает необходимость для повышения надежности работы устройства специально выбирать вырубаемые деревья по их диаметру. 15 Устройство для захвата и накоплениядеревьев при срезании их с корпя по авт. св.578033, отличающееся тем, ч.о, с целью повышения надежности, оно имет тяги, а его рама - пазы, причем один конец каждой тяги выполнен с пальцем, который расположен в пазу рамы, а другой конец каждой тяги шарнирно смонтирован на нприводном звене захвата. Источники информации,25 принятьн во внимание при эк: р,1. Авторское свидетельство (:Р578033, кл. А 01 б 23/08, 1976.
