Установка для изготовления пьезокёрамическихматериалов

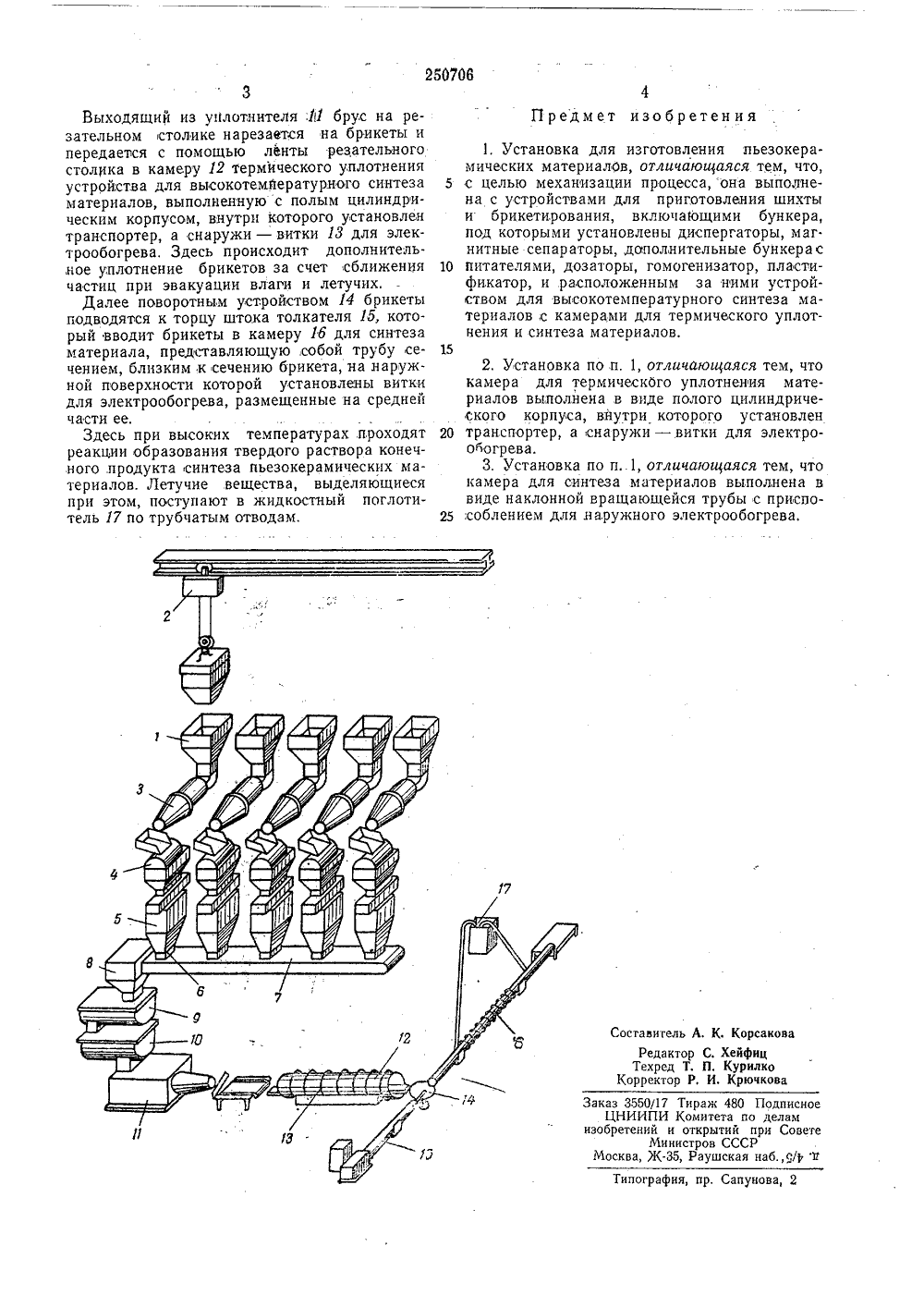

ОРИСАНИЕ 2 ОУО 6ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистиических Республикисимое от авт. свидетельстваЗаявлено 24.11.1965 ( 948352 у 29-33)с присоединением заявки1084229129-33 Кл. 80 а, 62/10 ЯПК В 28 с риоритет Комитет по делам изобретений и открытий при Совете Министров СССР66.638.002.51-182.7088,8) Опубликовано 12,И 11.1969. Бюллетень26Дата опубликования описания 15.1.1970 Авторыизобретен 4, А. Глозман, И, В, Бахталовский, В. И. Каденцев н И. Г. Поповский аявител УСТАНОВКА ДЛЯ ИЗГОТОВЛЕНИЯ ПЬЕЗОКЕРАМИЧЕСКИ МАТЕРИАЛОВИзвестна установка для изготовления пъезокерамических материалов.Для обеспечения механизации процесса изготовления пьезокерамических материалов предлагается установка, выполненная ,с уст. ройствами для приготовления шихты и брикетирования, включающими бункерапод которыми установлены диспергаторы, магнитные сепараторы, дополнительные бункера с питателями, дозаторы, гомогенизатор, пластификатор, и расположенным за ними устройством для высокотемпературного синтеза материалов с камерами для термического уплотнения и синтеза материалов.Причем камера для термичвского уплотнения материала может быть выполнена в виде полого цилиндрического корпуса, внутри которого установлен транспортер, а снаружи - витки для электрообогрева, а камера для синтеза материалов может быть выполнена в ви,де наклонной вращающейся трубы с приспособлением для наружного электрообогрева,На чертеже схематично показана описываемая установка.Установка включает устройство для приготовления шихты и брикетирования и устройство для высокотемпературного синтеза материалов с камерами для термического уплотнения и синтеза материалов. Устройство для,приготовления шихты состо.ит из бункеров 1, в которые тельфером 2 загружают постоянно один и тот же вид сырья, диспергаторов 3, магнитных сепараторов 4 5 барабанного тина, в которые по лоткам постулает диспергированный порошок, расходных бункеров 5 для поступления обогащенных порошков через питатели, оснащенные ситовыми затворами, Диспергаторы работают по прин ципу непрЕрывно действующих коническихколлоидных шаровых мельниц, позволяющих доводить до высокой степени дисперсностп каждый вид применяемого сырья с учетом его твердости и исходной дисперсности. Дозаторы 15 6 периодически дозируют обогащенные порошки на транспортер 7, подающий дозированные сырьевые составляющие в бункер 8, из которого смесь поступает на гомогенизатор 9 с лопастными устройствами для сухого 20 смешивания, затем в пластифпкатор 10, в котором смесь пластифицируется и дополнительно гехтогенизируется. Из пластификатора агрегирования за счет пластификации смесь поступает в вакуумный уплотнитель 11, рабо тающий по принципу шнековых вакуумныхленточных прессов и обеспечивающий дополнительное перемешивание шнеком, удаление воздуха при прохождении смеси через вакуум- камеру смеси в мундштуке уплотннтеля,3Выходящий из уплотнителя;й брус на резательном столике нарезается на брикеты и передается с помощью ленты резательного столика в камеру 12 термического уплотнения устройства для высокотемйературного синтеза материалов, выполненную с полым цилиндрическим корпусом, внутри которого установлен транспортер, а снаружи - витки 13 для электрообогрева. Здесь происходит дополнительное уплотнение брикетов за счет сближения частиц при эвакуации влаги и летучих,Далее поворотным устройством 14 брикеты подводятся к торцу штока толкателя 15, который вводит брикеты в камеру 1 б для синтеза материала, представляющую, собой трубу сечением, близким к сечению брикета, на наружной поверхности которой установлены витки для электрообогрева, размещенные на средней части ее,Здесь при высоких температурах проходят реакции образования твердого раствора конеч,ного продукта синтеза пьезокерамических материалов. Летучие вещества, выделяющиеся при этом, поступают в жидкостный поглотитель 17 по трубчатым отводам. Предмет изобретения 1. Установка для изготовления пьезокерамических материалов, отличающаяся тем, что, 5 с целью механизации процесса, она выполнена с устройствами для приготовления шихты и брикетирования, включающими бункера, под которыми установлены диспергаторы, маг.нитные сепараторы, дополнительные бункерас 10 питателями, дозаторы, гомогенизатор, пластификатор, и расположенным за ними устройством для высокотемпературного синтеза материалов,с камерами для термического уплотнения и синтеза материалов.152, Установка по п, 1, отличающаяся тем, чтокамера для термического уплотнения материалов выполнена в виде полого цилиндрического корпуса, внутри которого установлен 20 транспортер, а снаружи - витки для электрообогрева.3, Установка по п 1, отличающаяся тем, чтокамера для синтеза материалов выполнена в виде наклонной вращающейся трубы с приспо,соблением для наружного электрообогрева.Заказ 3550/17 Тираж 480 Подписное ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Ж, Раушская наб.,Я/Ф и ипография, пр, Сапунова, 2
