Станок для доводки желобов колец шарикоподшипников

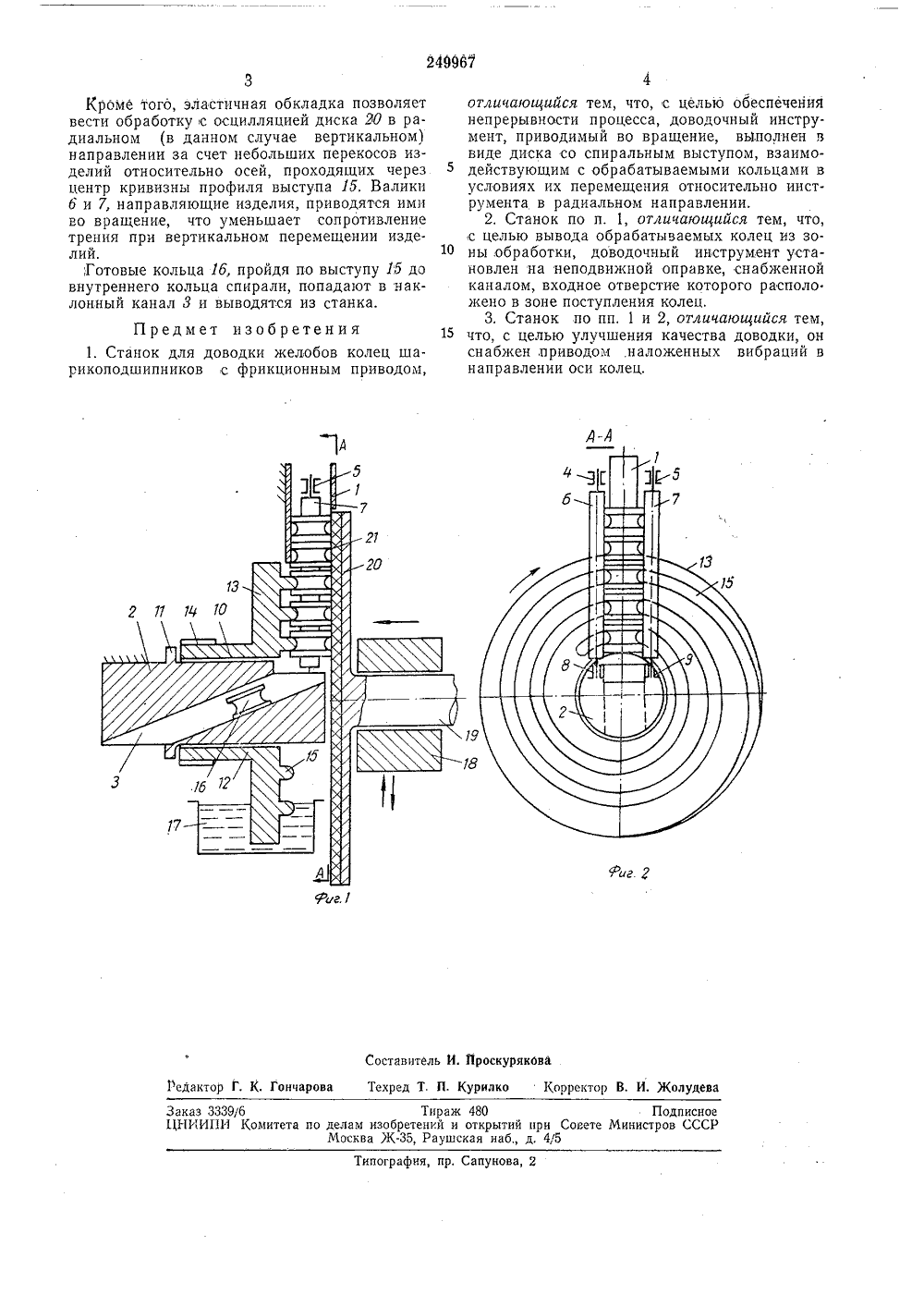

О П И С А Н И Е 24996 УИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических РеспубликЗависимое от авт. свидетельствааявлено 25,.1968 ( 1229815/25 нием заявкис присоеди Приоритет Опубликов 24 Ь Комитеизобретени делам открыт УДК 621,924.046:621.822 .72 (088.8) о 05,Ч.1969. Бюллетень2 зете Министров СССР ата опубликования описания 12.1.19 Авторизобретени А. И. Нефедовпециальное конструкторское бюро по проектировшлифовального оборудования аявител ДЛЯ ДОВО ШАРИ КОП СТА ЖЕЛОБОВ КОЛЕЦПН ИКОВ желобов ко онным при дгя доводки ников с фри Известны стаец шарикоподшодом,беспечивает осупроцесса и улучПредложенныи станок оществление непрерывностишает качество доводки.С этой целью доводочный инструмент, приводимый во вращение, выполнен в виде диска со спиральным выступом, взаимодействующим с обрабатываемыми кольцами в условиях их перемещения относительно инструмента в радиальном направлении, и установлен на неподвижной оправке, снабженной каналом, входное отверстие которого расположено в зоне по. ступления колец, при этом станок снабжен приводом наложенных вибраций в направлении оси колец.На фиг, 1 схематично изображен описывае. мый станок, разрез; на фиг, 2 - то же, разрез по А - А на фиг. 1.На станине (на чертеже не показана) неподвижно закреплены загрузочный лоток 1, оправка 2, внутри которой имеется наклонный канал 3 разгрузочного лотка и подшипники 4 и 5, обхватывающие верхние цапфы вертикальных валиков 6 и 7. Нижние цапфы этих валиков входят в подшипники 8 и 9, предусмотренные в оправке 2, Последняя имеет цилиндрическую поверхность 10 с буртом 11 и смонтированную на ней втулку 12 диска И, На втулке предусмотрен зубчатый венец 14,находящийся в зацеплении с непоказанным на чертеже, приводом, На торце диска 13 имеется спиральный выступ 15, профиль которого соответствует профилю желоба обрабатываемых колец 16. Нижний край диска 13 погружен в ванну 17 с доводочной суспензией, На станине смонтирован блок 18, в котором на подшипниках установлена цапфа 19 диска 20, связанная с непоказанным на чертеже приводом вращения. Диск 20 снабжен эластичной фрикционной обкладкой. Блок 18 выполнен подвижным вдоль оси цапфы 19 и связан с силовым элементом, поджимающим диск 20 к изделиям. Кроме того, блок 18 может быть выполнен подвижным в радиальном направлении и связан с приводом осцилляции, сообщающим ему возвратно-поступательные перемещения с небольшой амплитудой,Обрабатываемые кольца 16 загружаются сверху в лоток 1 и поступают в зону обработки, ограниченную дисками 13, 20 и валиками б, 7, Диски 13 и 20 приводятся во вращение с различными угловыми скоростями. Изделия захватываются спиральным выступом 15 диска 13 и перемещаются к центру этого диска. Диск 20 приводит изделия во вращение и прижимает их к выступу 15. Эластичная фрикционная обкладка 21 обеспечивает надежное вращение изделий и компенсирует отклонения диаметров изделий от номинала в пределах допуска,249967 Риг Г оставцтель И. Проскурякова Редактор Г. К. Гончарова Текред Т. Л. Курилко Корректор В, И, Жолудева Заказ 3339 ЦНИИПИ Тираж 480 Подписное митета по делам изобретений и открытий при Совете Министров СССР Москва Ж, Раушская наб д. 4/5Типография, пр, Сапунова 3Кроме того, эластичная обкладка позволяет вести обработку с осцилляцией диска 20 в радиальном (в данном случае вертикальном) направлении за счет небольших перекосов изделий относительно осей, проходящих через центр кривизны профиля выступа 1 б. Валики 6 и 7, направляющие изделия, приводятся ими во вращение, что уменьшает сопротивление трения при вертикальном перемещении изделий,;Готовые кольца 16, пройдя по выступу 15 до внутреннего кольца спирали, попадают в наклонный канал 3 и выводятся из станка. Предмет изобретения1. Станок для доводки желобов колец шарикоподшипников с фрикционным приводом,отличающийся тем, что, с целью обеспечениянепрерывности процесса, доводочный инструмент, приводимый во вращение, вьполиен ввиде диска со спиральным выступом, взаимодействующим с обрабатываемыми кольцами вусловиях их перемещения относительно инструмента в радиальном направлении,2, Станок по и. 1, отличающийся тем, что,с целью вывода обрабатываемых колец из зо 10 ны обработки, доводочный инструмент установлен на неподвижной оправке, снабженнойканалом, входное отверстие которого расположено в зоне поступления колец.3, Станок,по пп. 1 и 2, отличающийся тем,15 что, с целью улучшения качества доводки, онснабжен приводом наложенных вибраций внаправлении оси колец,
