Устройство для регулирования двумерных параметрических полей; “чгчтно-т ••••д, -. есиа, . омблиотека баihuiv”—-. –

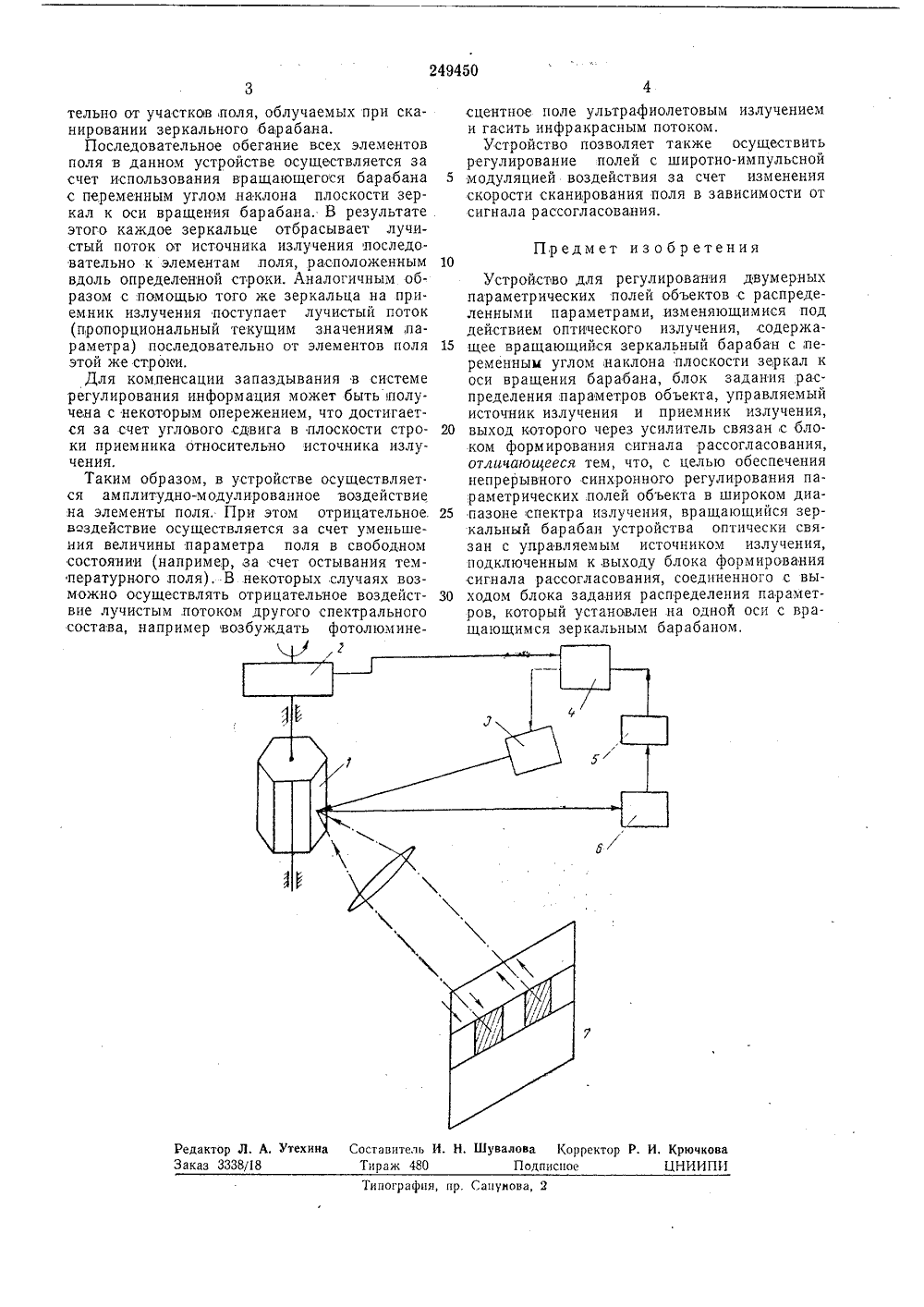

О П И С А Н И Е 24945 ОИЗОБРЕ 1 ЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Соеетскик Социалистических РеспуЬлик6 051б 056621,3.078(088,8 Комитет по делам изоЬретеиий и открытий при Сосете МииистроеСССРпубликовано 05 Х 111.1969. Бюллетень2ата опубликования описания 26.Х 11,1969 Авторыизобретени Г. П. Катыс и Е. П. Чубаров Институт автоматики и телемеханлки (технической кибернети Вг: сианиблиотенаУСТРОЙСТВО ДЛЯ РЕГУЛИРОВАНИЯ ДВУМЕРНЫХ - мПАРАМЕТРИЧЕСКИХ ПОЛЕЙ блок-схема устдвумерных параПредложенное устройство о известных тем, что в нем вращ кальный барабан сптически свя ляемым источникам излучения, п к выходу блока формирования согласования, соединенного с вы задания распределения парамет установлен на одной оси с враща кальным барабаном. тличаетающпйсзан с уодключесигналаходомров, коющимс ся от я зер- правинымрасблока тарый я зерИзобретение относится к системам регулирования объектов с распределенными параметрами, в частности, к устройствам для регулирования параметрических полей объектов,параметры которых изменяются под действием оптического излучения.Известны устройства для регулированияпараметрических полей путем многоточечногорегулирования текущих значений параметровобъектав, содеркащие вращающийся зеркальный барабан, блок задания распределения параметров объекта, управляемый источник излучения, приемник излучения с усилителем, атакже блок формирования сигнала рассогласования,Такое выполнение устроиства позволяет обеспечить непрерывное синхронное регулиро ванне параметрических полей объекта в ши роком диапазоне спектра излучения. На чертеже представленаройства для регулированияметрических полей.Устройство содержит зеркальный барабан 1,5 блок 2 задания распределения параметровобъекта, управляемый источник излучения 3,блок 4 формирования сигнала рассогласования, усилитель 5 и приемник излучения 6,Устройство работает следующим образом.10 В объекте 7 с распределенными параметрами, изменяющимися под действием оптического излучения, поддерживается определенное,наперед заданное, распределение параметровпутем компенсации локальных отклоненийтекущих значений параметров. Получение информации о параметрическом поле объектаосущест 1 вляется с помощью зер кальн ого барабана, который производит сканирование поля синхронно с вращением блока задания рас 20 пределения параметров объекта. Компенсациятекущих значений параметров осуществляется при воздействии управляемого источникаизлучения на исследуемый объект. При этомсигнал рассогласования получается в блоке25 формирования этого сигнала (измененияамплитуды лучистого воздействия),Блок рассогласования связан через усилитель с приемником излучения, на который поступает лучистый поток, пропорциональный30 текущим значениям параметров, последова249450 Редактор Л. А. УтехиЗаказ 3338/18 оставитель Тираж 48 ипографпя, пр. Сануков 3тельно от участков, поля, облучаемых при сканировании зеркального барабана.Последовательное обегание всех элементов поля в данном устройстве осуществляется за счет использования вращающегося барабана с переменным углом наклона плоскости зеркал к оси вращения барабана, В результате этого каждое зеркальце отбрасывает лучистый поток от источника излучения последовательно к элементам поля, расположенным вдоль определенной строки. Аналогичным образом с помощью того же зеркальца на приемник излучения поступает лучистый поток (пропорциональный текущим значениям,параметра) последовательно от элементов поля этой же строки,Для компенсации запаздывания в системе регулирования информация может быть получена с некоторым опережением, что достигается за счет углового сдвига в плоскости строки приемника относительно источника излучения.Таким образом, в устройстве осуществляет. ся амплитудно-модулированное воздействие на элементы поля, При этом отрицательное воздействие осуществляется за счет уменьшения величины параметра поля в свободном состоянии (например, за счет остывания температурного поля). В некоторых случаях возможно осуществлять отрицательное воздействие лучистым потоком другого спектрального состава, например возбуждать фотолюминесцентное поле ультрафиолетовым излучением и гасить инфракрасным потоком.Устройство позволяет также осуществить регулирование полей с широтно-импульсной модуляцией воздействия за счет изменения скорости сканирования поля в зависимости от сигнала рассогласования,Предмет изобретения 10Устройство для регулирования двумерных параметрических полей объектов с распределенными параметрами, изменяющимися под действием оптического излучения, содержа щее вращающийся зеркальный барабан с;переменныи углом наклона плоскости зеркал к оси вращения барабана, блок задания распределения,параметров объекта, управляемый источник излучения и приемник излучения, 20 выход которого через усилитель связан с блоком формирования сигнала рассогласования, отличающееся тем, что, с целью обеспечения непрерывного синхронного регулирования параметрических полей объекта в широком диа пазоне спектра излучения, вращающийся зеркальный барабан устройства оптически связан с управляемым источником излучения, подключенным к выходу блока формирования сигнала рассогласования, соединенного,с вы ходом блока задания распределения параметров, который установлен на одной оси с вращающимся зеркальным барабаном. валова Корректор Р. И, Крючкова Подписное ЦНИИПИ
