Формирователь импульсов синхронизации

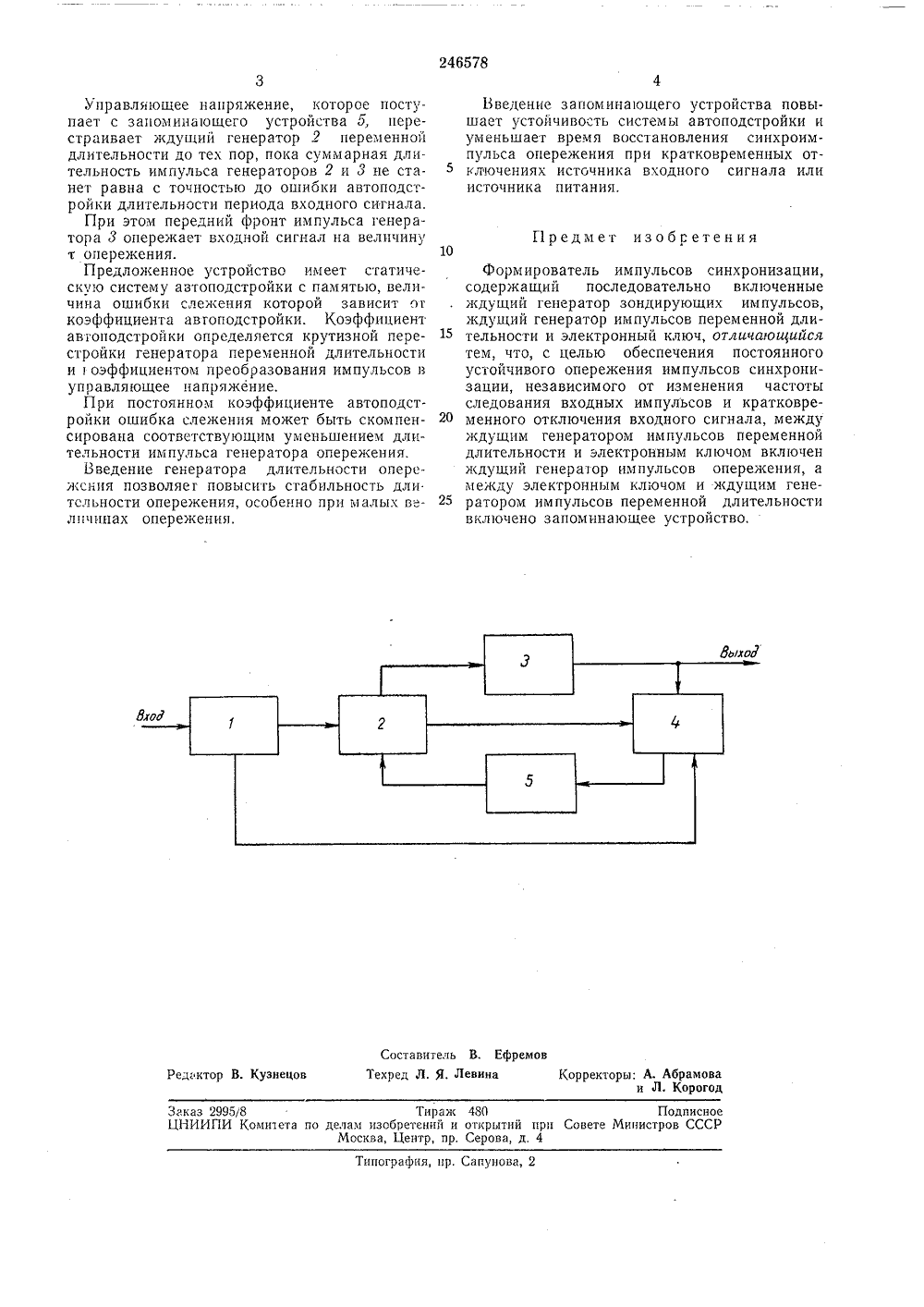

О П И С А Н И Е 246578 Союз Советских Социалистических РеспубликЗависимое от авт. свидетельстваЗаявлено 02.11,1968 ( 1214270/26-9) Кл. 21 а 1, 36/04 с присоединениПриоритет явки МПК Н 031УДК 621,374-072.9(0 Комитет по делам изо 0 рвтеиий и открыти при Совете Министров СССР.1969. Бюллетень Ъ публиковано ата опубликования описания 14.Х 1.1969 Авторыизобретени. Толстоножен явитель ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ СИНХРОНИЗАЦИИ редним фронтом запусор 1 зондирующего имПредложенное устроиство может быть использовано при стробировании радиоприемных устройств для компенсации паразитны.; задержек, при создании имитационных импульсных помех.Известны формирователи синхронизирующих импульсов с постоянным опережением входного сигнала. Однако такие устройства с использованием линии задержки не обеспечивают при периоде входного сигнала, меньшем времени задержки линии задержки, постоянства времени опережения синхронизирующего импульса относительно входного при переменной частоте следования.В предлагаемом устройстве обеспечено постоянное устойчивое опережение импульсов синхронизации входных импульсов, независимое от изменения частоты следования входных импульсов.Для обеспечения стабильности длительности опережения введен генератор импульсов длительности опережения, а для обеспечения устойчивости опережения при кратковременном отключении входного сигнала введено устройство, запоминающее период следования импульсов.На чертеже изображена схема предложенного устройства,Входной сигнал пекает ждущий генерат пульса, предназначенный для формирования прямоугольного импульса постоянной длительности. Задним фронтом зондирующего импульса запускается ждущий генератор 2, 5 Кдущий 5 генератор 2 переменной длительности с электронным управлением служит для формирования прямоугольных импульсов с длительностью, пропорциональной управляющему сигналу.10 В зависимости от управляющего напряжения длительность импульса перестраиваемого генератора может быть как меньше минималь.ного, так и больше максимального периода повторения входного сигчала. Задним фрон том этого импульса запускается генератор 1импульсов длигельности опережения, формирующий прямоугольный импульс, длительность котс, рого определяет время опережения синхроимпульса. Со всех трех генераторов им пульсы поступают на ключ 4. Импульсы с генераторов 2 и д запирают нормально открытый ключ. Импульс с генератора 1 подается на запоминающее устройство через ключ только в том случае, если сумма длительностей им пульсов второго и третьего генератора меньшедлительности периода входного сигнала.Запоминающее устройство 5 предназначенодля формирования управляющего сигнала из поступающих с ключа 4 импульсов и для запо минания этого сигнала.246578 Предмет изобретения Составитель В. Ефремов Техред Л. Я, Левина Корректоры: А. Абрамова и Л. КорогодРедактор В. Кузнецов Заказ 2995/8 Тираж 480 ПодписноеЦНИИПИ Комизета по делам изобретений и открытий при Совете Министров СССР Москва, Центр, пр. Серова, д. 4 Типография, пр, Сапунова, 2 Управляющее напряжение, которое поступает с запоминающего устройства 5, перестраивает ждущий генератор 2 переменной длительности до тех пор, пока суммарная длительность импульса генераторов 2 и 3 не станет равна с точностью до ошибки автоподстройки длительности периода входного сигнала,При этом передний фронт импульса генератора 3 опережает входной сигнал на величину т опережения.Предложенное устройство имеет статическло систему автоподстройки с памятью, величина ошибки слежения которой зависит ог коэффициента автоподстройки. Коэффициент автоподстройки определяется крутизной перестройки генератора переменной длительности иоэффициентом преобразования импульсов в управляющее напряжение.При постоянном коэффициенте автоподстройки ошибка слежения может быть скомпенсирована соответствующим уменьшением длительности импульса генератора опережения.Введение генератора длительности опережсния позволяет повысить стабильность дли. тсльности опережения, особенно при малых величинах опережения. Введение запоминающего устройства повышает устойчивость системы автоподстройки и уменьшает время восстановления синхроимпульса опережения при кратковременных отклцочениях источника входного сигнала или источника питания,Формирователь импульсов синхронизации,содержащий последовательно включенные ждущий генератор зондирующих импульсов, ждущий генератор импульсов переменной длительности и электронный ключ, отличающийся тем, что, с целью обеспечения постоянного устойчивого опережения импульсов синхронизации, независимого от изменения частоты следования входных импульсов и кратковре менного отключения входного сигнала, междуждущим генератором импульсов переменной длительности и электронным ключом включен ждущий генератор импульсов опережения, а между электронным ключом и ждущим гене ратором импульсов переменной длительностивключено запоминающее устройство,
