Формирователь импульсов

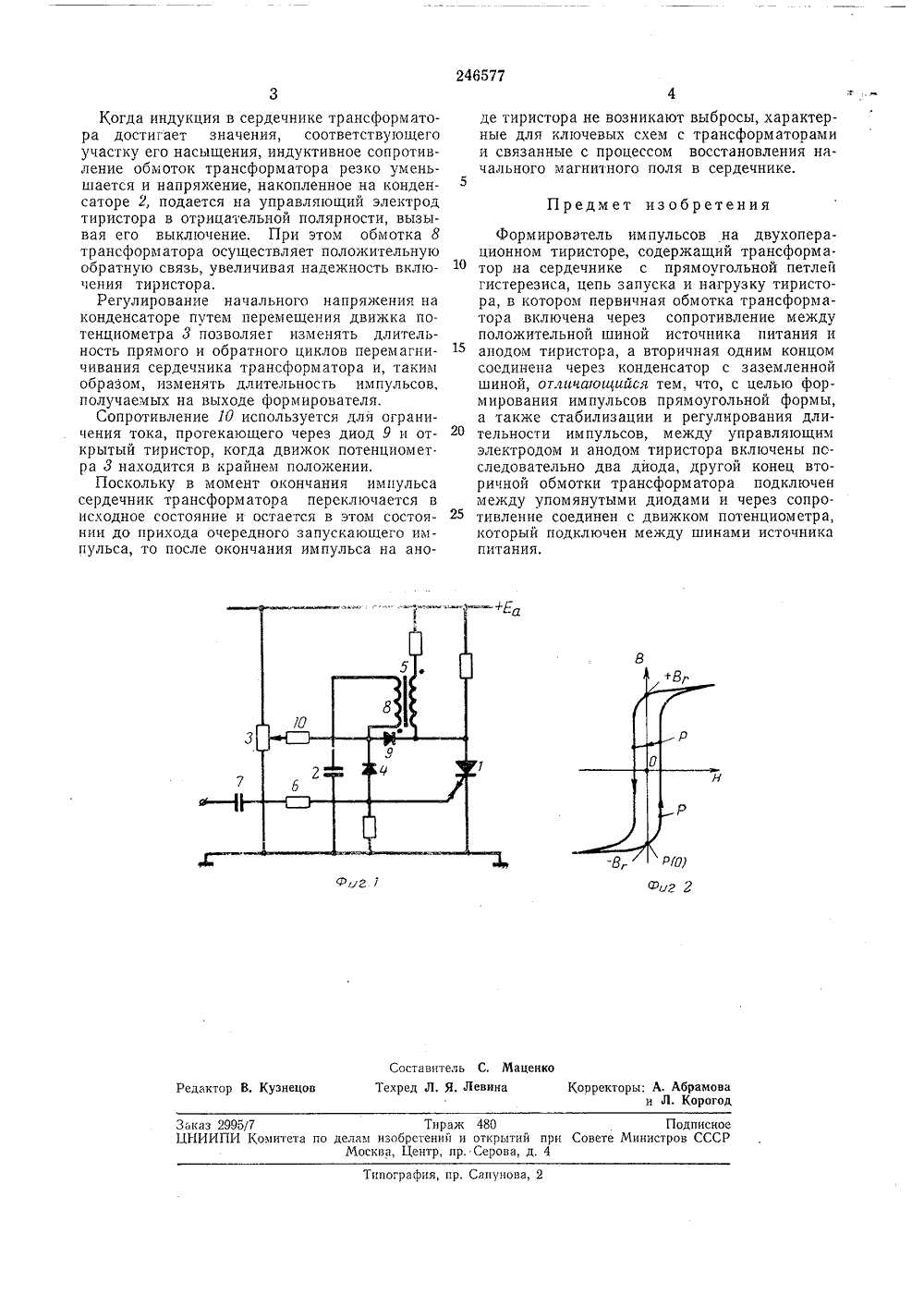

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических РеспубликЗависимое от авт. свидетельстваЗаявлено ОХ,1966 ( 1074156/26-9с присоединением заявиил. 21 ат, 36/04 Комитет по делам изобретений и открыти при Совете Министров СССРМПК Н 03 риоритетпубликовано 20 Х 1,1969, Бюллетень21 Д К 621.374;621.3.015.3 (088,8) Дата опубликования описания Авторизобретения Б, А, Глебов осковский ордена Ленина энергетический инститявител ОРМИРОВАТЕЛЬ ИМПУЛЬСОВ ова- анс- дукИзвестны формирователи импульсов, выполненные на двухоперационном тиристоре, например по схеме Моргана. Однако такие формирователи характеризуются существенным искажением формы импульсов и отсутствием плавного регулирования их длительности. Б связи с необходимостью включения тиристора по аноду емкосгь коммутирующего конденсатора имеет значительную величину.Предложенный формирователь прямоуголь ных импульсов, выполненный на двухоперационном тиристоре, отличается тем, что для формирования импульсов прямоугольной формы, а также стабилизации и плавного регулирования длительности импульсов, между уп равляющим электродом и анодом тиристора последовательно включены два диода. Между последовательно соединенными диодами подключены конец вторичной обмотки трансформатора формирователя и сопротивление, сое диненное с движком потенциометра, который подключен между шинами источника питания.На фиг. 1 изображена принципиальная схема формирователя; на фиг. 2 - гистерезисная диаграмма. 25В ждущем режиме формирователя .тиристор 1 заперт. Конденсатор 2 заряжен до напряжения, определяемого положением движка по- . тенциометра 8. Диод 4 при этом препятствует попаданию положительного потенциала на уп равляющий электрод тиристора и, след тельно, включению прибора. Сердечник тр форматора 5 намагничен до остаточной ин ции - В,При поступлении отпирающего импульса положительной полярности на входную цепь, состоящую из сопротивления б и конденсатора 7, тиристор отпирается, и потенциал на его аноде падает практически до нуля.После отпирания тирисгора конденсатор 2 начинает разряжаться через обмотку 8 трансформатора, диод 9 и тиристор 1, вызывая изменение индукции в сердечнике трансформатора. При этом происходит перемещение рабочей точки Р вверх по петле гистерезиса из начального положения Ро. По мере разряда конденсатора скорость этого перемещения уменьшается и становится равной нулю в момент, когда конденсатор разрядится. После этого начинается перезаряд конденсатора 2, и полярность напряжения на нем изменяется на обратную. Перезаряд конденсатора осуществляется током, поступающим от источника питания через первичную обмотку трансформатора. При этом сердечник трансформатора снова начинает перемагничиваться, но направление перемагничивания будет обратным, Рабочая точка в этом случае перемещается по петле гистерезиса вниз по направлению к первоначальному положению Рь246577 Предмет изобретения Составитель С. Маценко едактор В. Кузнецов Техред Л. Я, Левина Корректоры: А. Абрамова и Л. Корогодпогр а фин, и р. Сапунова, 2 Когда индукция в сердечнике трансформатора достигает значения, соответствующего участку его насыщения, индуктивное сопротивление обмоток трансформатора резко уменьшается и напряжение, накопленное на конденсаторе 2, подается на управляющий электрод тиристора в отрицательной полярности, вызывая его выключение. При этом обмотка 8 трансформатора осуществляет положительную обратную связь, увеличивая надежность включения тиристора.Регулирование начального напряжения на конденсаторе путем перемещения движка потенциометра 3 позволяег изменять длительность прямого и обратного циклов перемагничивания сердечника трансформатора и, таким образом, изменять длительность импульсов, получаемых на выходе формирователя,Сопротивление 10 используется для ограничения тока, протекающего через диод 9 и открытый тиристор, когда движок потенциометра 3 находится в крайнем положении.Поскольку в момент окончания импульса сердечник трансформатора переключается в исходное состояние и остается в этом состоянии до прихода очередного запускающего импульса, то после окончания импульса на аноде тиристора не возникают выбросы, характерные для ключевых схем с трансформаторами и связанные с процессом восстановления начального магнитного поля в сердечнике.5 Формирователь импульсов на двухоперационном тиристоре, содержащий трансформатор на сердечнике с прямоугольной петлей гистерезиса, цепь запуска и нагрузку тиристора, в котором первичная обмотка трансформатора включена через сопротивление между положительной шиной источника питания и анодом тиристора, а вторичная одним концом соединена через конденсатор с заземленной шиной, от.гичающийся тем. что, с целью формирования импульсов прямоугольной формы, а также стабилизации и регулирования длительности импульсов, между управляющим электродом и анодом тиристора включены последовательно два диода, другой конец вторичной обмотки трансформатора подключен между упомянутыми диодами и через сопро тивление соединен с движком потенциометра,который подключен между шинами источника питания.
