Устройство для вычисления корреляционной функции с промежуточной регистрацией и многократньип вводом случайных процессов

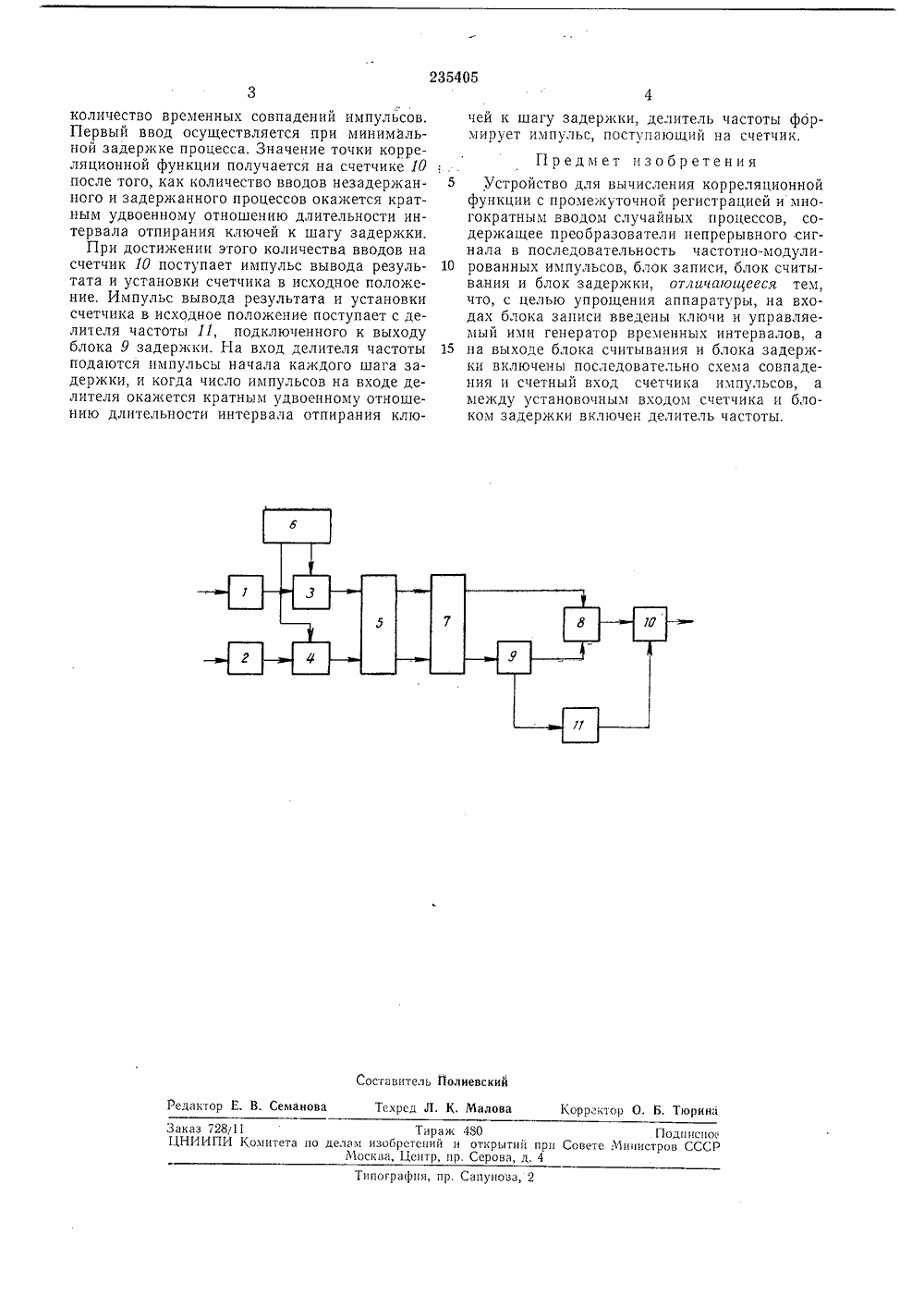

йтент с.,И С"А"И 235 Союз Советских Социалистических РеспубликРЕТЕ У СВИДЕТЕЛЬСТВУ К АВТО Зависимое от авт, свидетельства М Заявлено 18,1,1968 ( 120957/18-2. 42 птт, 7/02 присоединением заявкиПК С 061 оритет Комитет по дела обретений и открытийри Совете МинистровСССР УДК 681.327.7(088. Опубликовано 16.1,1969, Б Дата опубликования опис ллетень нпя 9 Л 1.196 Авторыизобретения Лисицын и А. Е. Авраменк иститчт оиологической физики АН СССР Заявит УСТРОЙСТВО ДЛЯ ВЫЧИСЛЕНИЯ КОРРЕЛЯЦИОННОЙ ФУНКЦИИ С ПРОМЕЖУТОЧНОЙ РЕГИСТРАЦИЕЙ И МНОГОКРАТНЫМ ВВОДОМ СЛУЧАЙНЫХ ПРОЦЕССОВ Известен автоматический коррелятор с промежуточной регистрацией, содержащий преобразователи непрерывного случайного процесса в последовательность частотно-модулированных импульсов, блок записи, блок считывания и блок задержки.Предлагаемое устройство для вычисления корреляционной функции отличается от известного тем, что, с целью упрощения аппаратуры, на входах блока записи введены ключи и управляемый ими генератор временных интервалов, а на выходе блока считывания и блока задержки включены последовательно схема совпадения и счетный вход счетчика импульсов, а между установочным входом счетчика и блоком задержки включен делитель каст оты.Блок-схема предлагаемого устройства изображена на чертеже.Частотно-импульсные модуляторы 1 и 2 через ключи 3 и 4 соединены с блоком записи 5. Входы управления ключей 3 и 4 подключены к генератору временных интервалов б. Выхо. ды блока записи 5 соединены со входами блока 7 считывания, один выход которого, в свою очередь, соединен непосредственно со входом схемы 8 совпадения, а другой - со схемой 8 через блок 9 задержки. Выход схемы 8 совпадения подключен к счетному входу. счетчика 1 О импульсов, установочный вход которого соединен с выходом делителя частоты 11; вход последнего связан с выходом блока 9 задержки.Работает данное устройство следующим образом.Исследуемые случайные процессы, корреляционную функцию которых нужно вычислить, поступают на вход частотно-импульсных модуляторов 1 и 2. На выходе модуляторов 1 и 2 0 установлены ключи 3 и 4, которые отпираютсяпопеременно на равные интервалы времени и в течение этих интервалов пропускают на вход блока записи 5 приходящие на входы ключей частотно-модулированные импульсы.5 После считывания блоком 7 и задержкиблоком 9 одной из импульсных последовательностей обе импульсные последовательности поступают на схему 8 совпадения. Эта схема вырабатывает один импульс в том случае, если 0 за выбранный промежуток совпадения на еевход приходит по одному импульсу от каж.дой последовательности. Если в этом промежутке отсутствует импульс хотя бы одной последовательности, схема временного совпадс нпя импульс не вырабатывает. К выходу схемы временного совпадения подключен счетный вход счетчика импульсов, регистрирующий количество совпадений. После изменения Uа один шаг величины задержки процессы вводятся 0 снова и счетчик продолжает рсгистрировать235405 Составитель Полиевский едактор Е. В. Семанова Текрсд Л. К, Малова Корректор О. Б. Тюрин; Заказ 728 г 11ЦНИИПИ Комитета по Тираж 480 Подписноелам изобретений и открытий прн Совете Министров СССРМосква, Центр, пр. Серова, д. 4 Типография, пр. Сапунова количество временных совпадений импульсов, Первый ввод осуществляется при минимальной задержке процесса. Значение точки корреляционной функции получается на счетчике 10 после того, как количество вводов незадержанного и задержанного процессов окажется кратным удвоенному отношению длительности интервала отпирания ключей к шагу задержки.При достижении этого количества вводов на счетчик 10 поступает импульс вывода результата и установки счетчика в исходное положение. Импульс вывода результата и установки счетчика в исходное положение поступает с делителя частоты 11, подключенного к выходу блока 9 задержки. На вход делителя частоты подаются импульсы начала каждого шага задержки, и когда число импульсов на входе делителя окажется кратным удвоенному отношению длительности интервала отпирания ключей к шагу задержки, делитель частоты формирует импульс, поступающий на счетчик. Предмет изобретения5 Устройство для вычисления корреляционнойфункции с промежуточной регистрацией и многократным вводом случайных процессов, содержащее преобразователи непрерывного сигнала в последовательность частотно-модули рованных импульсов, блок записи, блок считывания и блок задержки, от,ги тощееся тем, что, с целью упрощения аппаратуры, на входах блока записи введены ключи и управляемый ими генератор временных интервалов, а 15 на выходе блока считывания и блока задержки включены последовательно схема совпадения и счетный вход счетчика импульсов, а между установочным входом счетчика и блоком задержки включен делитель частоты.
