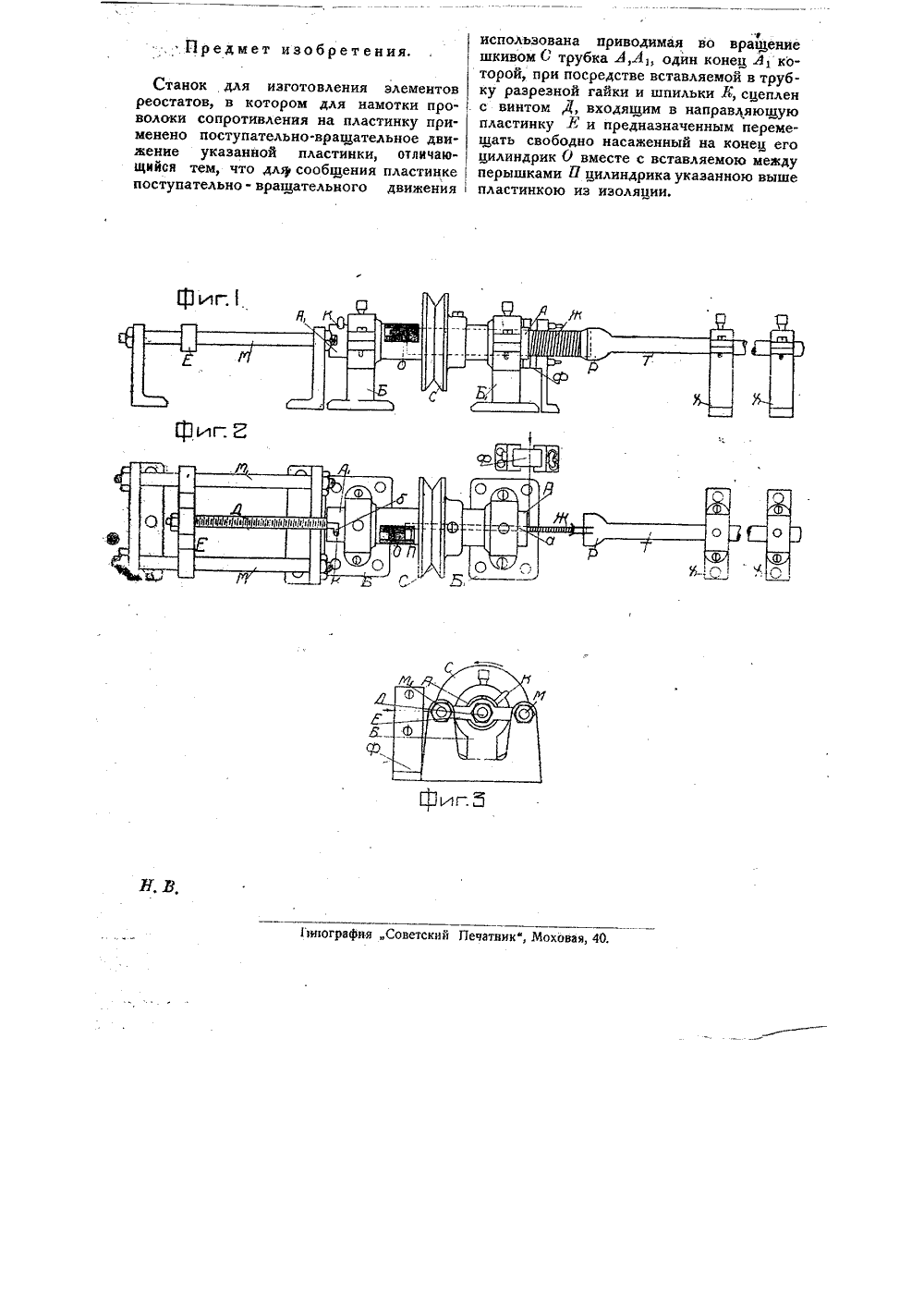

Станок для изготовления реостатов

Номер патента: 1353533

Опубликовано: 23.11.1987

Автор: Харлов

МПК: B08B 1/02

Метки: механической, проволоки

...возвратно-поступательное движение, например, от кривошипно-шатунного механизма или кулачкового механизма (не показан). Все корпусаблоков поворота совершают колебательныедвижения синхронно. Возможен вариант вы 5 полнения привода поворота шестеренчатым.В этом случае корпуса 16 совершают вращательное движение,Для механизированной заправки проволоки устройство снабжено блоком заправки,10 содержащим направляющие 26 в виде половины трубок, каждая из которых жесткосоединена со стержнем 27, головка 28которого взаимодействует с выступом толкателя 29, установленного в корпусе 30.Стержни 27 также расположены в корпусе15 30 и подпружинены относительно него пружиной 31,Устройство работает следующим образом.После заправки проволоки во все...

Номер патента: 50167

Опубликовано: 31.08.1936

Автор: Фридрих

МПК: B60T 15/36, B60T 7/02

Метки: кран, машиниста, пневматических, тормозов

...работает ли рычажок 7 или нет, предлагается форма выполнения крана, представленная на фиг, 3. В этой форме клапанно-поршневой орган 9 - 10, действующий от нажатия рычажка 7, сообщает главный резервуар ГР с магистралью ГВ не непосредственно, а через другой подобный орган П, почему этот орган 9 - 10 соединен, с одной стороны, через дроссельное отверстие 12 с главным резервуаром, а с другой стороны, посредством трубопровода 73 с добавочным также клапанно-поршневым органом 77, а этот последний трубопроводами 21 и 22 соединен уже с главным резервуаром ГР и с магистралью ГВ, а кроме того - трубопроводом 23 с корпусом 18 самого крана через атмосферное отверстие 20. В корпусе органа П находится распределительный поршень 15, связанный с...

Номер патента: 200305

Опубликовано: 01.01.1967

Авторы: Башуткин, Штоффер

МПК: G01N 27/416

Метки: датчик, кислорода, растворенного

...серебряной) проволоки, намотанной в виде спирали, накладывается с внешней стороны сферической головки, а свинцовый электрод 4 в виде пластины находится во внутренней полости датчика. Газопроницаемая мембрана 5 плотно накладывается поверх спирали индикаторного электрода и прикрепляется к корпусу датчика эпоксидной смолой.В датчик залит раствор электролита б, который благодаря отверстиям в сферическом конце датчика и спиральному исполнению электрода образует тонкую пленку электролита между мембраной и электродом. Внутренняя полость датчика сообщается с помощью соединительной трубки 7 с напорным сосудом 8, заполненным раствором электролита. Сосуд 8 устанавливается вне аппарата и сообщается с атмосферой.20 При такой конструкции датчика с...

Номер патента: 397261

Опубликовано: 01.01.1973

Авторы: Журавель, Зев, Матвеев, Небылицким, Онд, Шац

МПК: B22C 7/06

...К угловым секциям присоединяются подвижные шпонки с винтами, Стенки устанавлива произдля изИзобретение относится к литейномводству, в частности к оборудованиюготовления стержней,Известные стержневые ящики, включающиеотдельные секции, опоры и основание, используются при изготовлении узкой номенклатуры стержней.Предложенный универсально-сборный стержневой ящик отличается тем, что отдельныесекции по периметру выполнены с пазами, в 10которых размещены соединительные элементы.Это расширяет номенклатуру изготавливаемых стержней.На фиг. 1 изображен описываемый ящик, 15общий вид: на фиг. 2 - то же, вид в плане;на фиг. 3 - разрез по А - А на фиг. 1; нафиг. 4 - разрез по Б - Б на фиг. 1.Стенки универсально-сборного стержневогоящика собираются...
