155655
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 155655
Текст

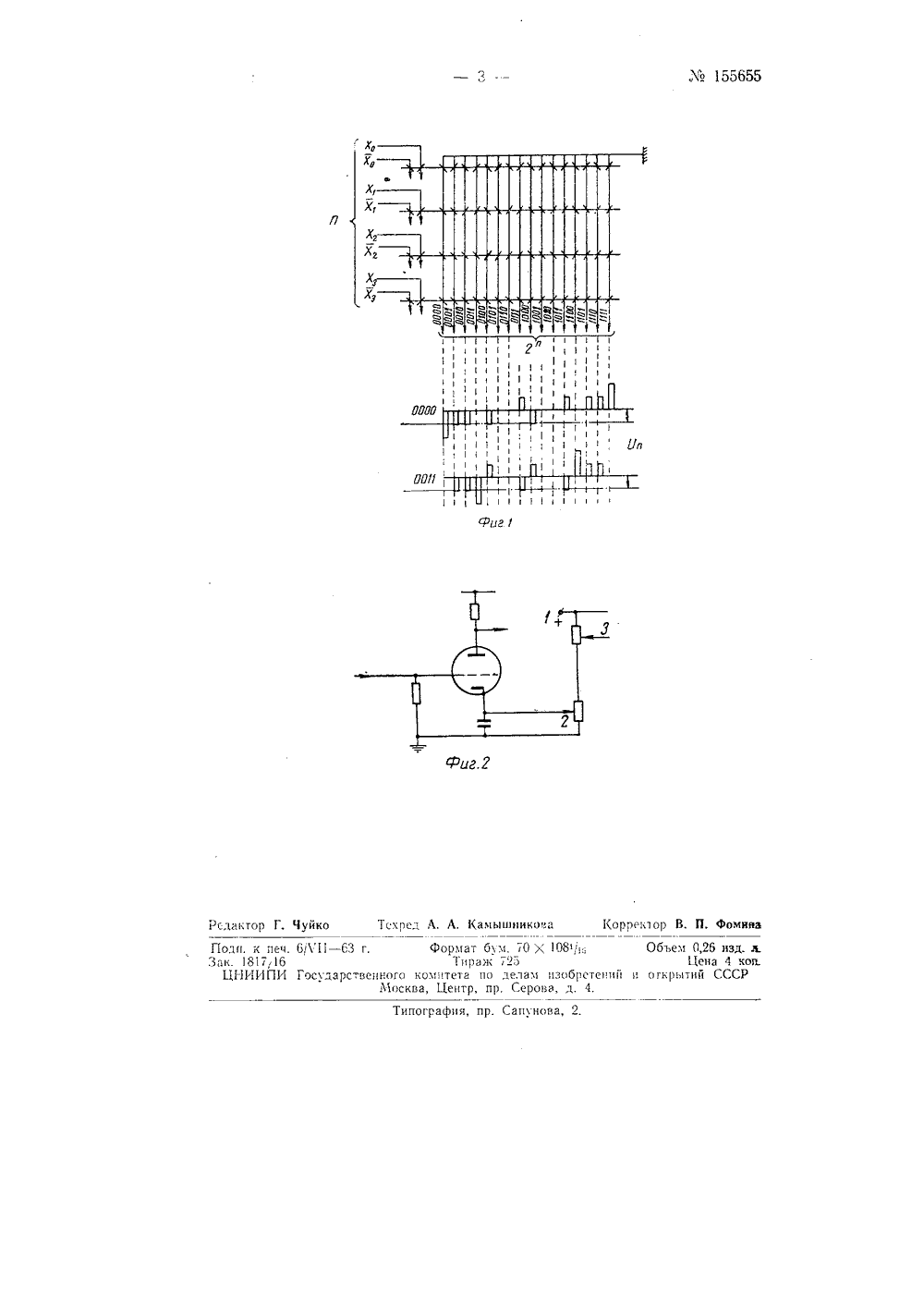

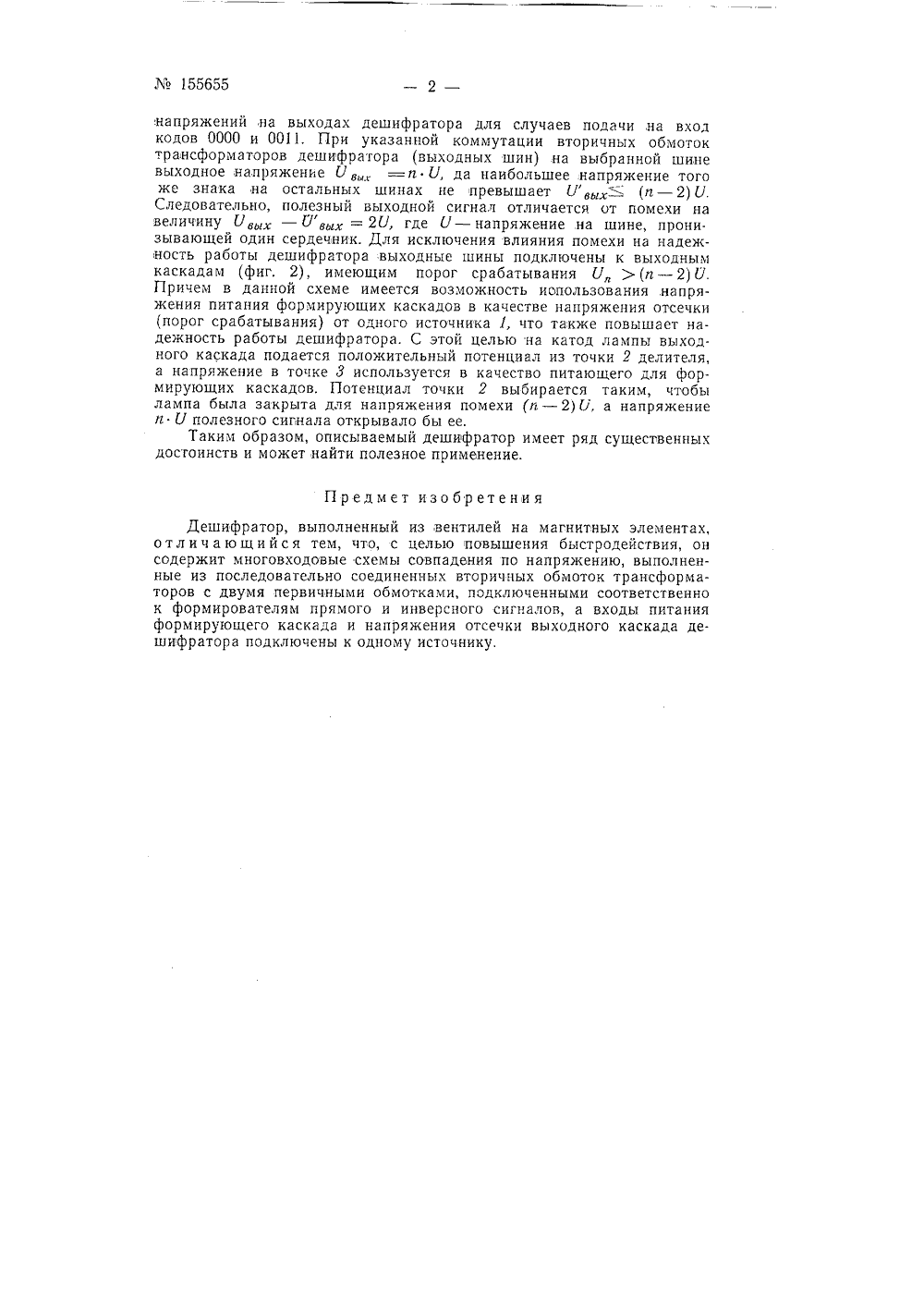

Класс С 061; 42 пг, 140 з М 155655 СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Подписная гругггга17 Н. Зык ОР ЕШ 758243/26-24 Совете Миннст знаков М 3 Заявлено 2 января 1962 в Комитет по делам изобретений и откр Опубликовано в (Бюллетене изобретенийг. за тин 1963 г. арных Известны дешифраторы, выполненные из вентилей на магнитных элементах,Предлагаемый дешифратор отличается тем, что для повышения быстродействия, он содержит многовходовые схемы совпадения по напряжению, выполненные из последовательно соединенных вторичных обмоток трансформаторов с двумя первичными обмотками. Последние подключены соответственно к формирователям прямого и инверсного сигналов, а входы питания формирующего каскада и напряжение отсечки выходного каскада дешифратора подключены к одному источнику.На фиг, 1 показана принципиальная схема описываемого дешифратора с эпюрами выходного напряжения; на фиг. 2 - схема питания формирующих каскадов и выходных каскадов детпифратора.Описываемый дешифратор на и входов (на фиг. 1 п=4) состоит из и оксиферовых сердечников (обозначены горизонтальными линиями) с двумя входными и 2" выходными обмотками. На входные обмотки каждого сердечника от соответствующих формирователей подаются сигнал и его инверсия (хв, хв, х х хз, х, хз, хз). Входные обмотки каждого сердечника включены встрочно по отношению друг к другу (на фиг. 1 показано направление обмоток черточками с различными углами наклона), Выходные шины пронизывают все п сердечников с различным направлением намотки в порядке, обеспечивающем при подаче на вход импульсного кода суммирование и однополярных э.д.с. в одном направлении только в одной, соответствующей поданному коду входной шине. Во всех остальных (2" - 2) шинах трансформируемые э.д.с. суммируются с разными, а в одной из шин с противоположными знаками. Для наглядности на фиг. 1 показаны эпюры выходных55655напряжений,на выходах дешифратора для случаев подачи,на вход кодов 0000 и 0011. При указанной коммутации вторичных обмоток трансформаторов дешифратора (выходных шин) на выбранной шине выходное напряжение Ув,=п /, да наибольшее напряжение того же знака на остальных шинах не превышает Г :- (д - 2) У. Следовательно, полезный выходной сигнал отличается от помехи на величину У - 08, = 2 К где 0 - напряжение на шине, пронизывающей один сердечник. Для исключения влияния помехи на надежность работы дешифратора выходные шины подключены к выходным каскадам (фиг, 2), имеющим порог срабатывания У) (и - 2) Г Причем в данной схеме имеется возможность использования напряжения питания формирующих каскадов в качестве напряжения отсечки (порог срабатывания) от одного источника 1, что также повышает надежность работы дешифратора, С этой целью на катод лампы выходного каскада подается положительный потенциал из точки 2 делителя, а напряжение в точке 3 используется в качество питающего для формирующих каскадов. Потенциал точки 2 выбирается таким, чтобы лампа была закрыта для напряжения помехи 1 а - 2) С. а напряжение п У полезного сигнала открывало бы ее.Таким образом, описываемый дешифратор имеет ряд существенных достоинств и может найти полезное применение.Предмет изобретени яДешифратор, выполненный из,вентилей на магнитных элементах, отличающийся тем, что, с целью повышения быстродействия, он содержит многовходовые схемы совпадения по напряжению, выполненные из последовательно соединенных вторичных обмоток трансформаторов с двумя первичными обмотками, подключенными соответственно к формирователям прямого и инверсного сигналов, а входы питания формирующего каскада и напряжения отсечки выходного каскада дешифратора подключены к одному источнику.15565511 рел А. А, Камвшник П. Фомина Редактор оррек ико Полн. к печ. 6 Л 1 - 63 г.Зак. 181716ЦР 1 ИИПИ ГосударственногМ( Сапунов ипография х,х,бум. 70 );08",;дЖ 726по ленам изобретенпр, Серова, л. 4. ФормаТир когнптета ва, Центр Обьем 0,26 изд. л.Цена 4 коп. и огкр.тий СССР
СмотретьЗаявка
758243
МПК / Метки
МПК: H03K 17/62
Метки: 155655
Опубликовано: 01.01.1963
Код ссылки
<a href="https://patents.su/3-155655-155655.html" target="_blank" rel="follow" title="База патентов СССР">155655</a>
