Устройство для выполнения логических операций в цифровых дифференциальных анализаторах

Номер патента: 213423

Автор: Дригваль

ZIP архив

Текст

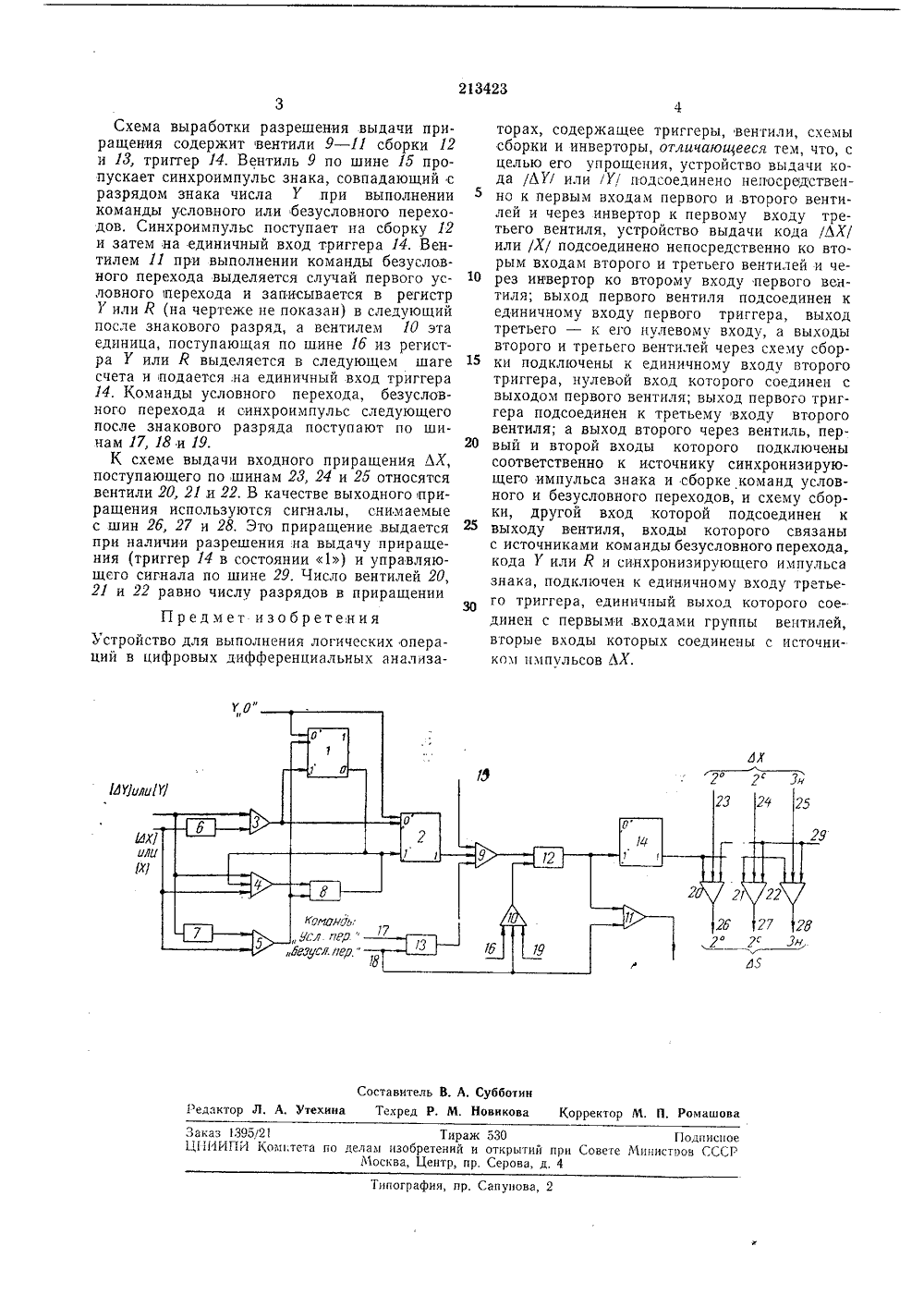

213423 ОПИСАНИЕ ИЗОБРЕТЕНИЯ Союз Советскик Социалистических РеспубликЗависимое от авт. свидетельства М Кл. 42 пт, 14 21 ат 36/18 Заявлено 04.Х 1.1962 ( 806309/26-24)с присоединением заявки МеПриоритетОпубликовано 12.11.1968, Бюллетень й 1 е 10 МПК Ст 061 Н 031 УДК 681.332.64: 681.325.6Комитет по делам изобретений и открытий при Совете Министров СССРДата опубликования описания З.И.1968 Лвторизобретения Г, П, Дригваль Заявитель УСТРОЙСТВО ДЛЯ ВЪПОЛНЕНИЯ ЛОГИЧЕСКИХ ОПЕРАЦИЙ В ЦИФРОВЪХ ДИФФЕРЕНЦИАЛЬНЬ 1 Х АНАЛИЗАТОРАХИзвестны устройства для выполнения логических операций в цифровых дифференциальных анализаторах, содержащие триггеры, вентили, схемы сборки и инверторы.Предложенное устройство отличается от известных твм, что устройство выдачи кода /ЛУ/ или /У/ подсоединенонепосредственнно ж первым входам первого и второго вентилей и через инвертор к первому входу третьего вентиля; устройство выдачи кода /ЛХ/ или /Х/ подсоединено непосредственно ко вторым входам второго и третьего вентилей и через инвертор ко второму входу первого вентиля; выход первого вентиля подсоединен к единичному входу первого триггера, выход третьего - к его нулевому входу, а выходы второго и третьего вентилей через схему сборки подключены к единичному входу второго триггера, нулевой вход которого соединен с выходом первого вентиля; выход первого триггера подсоединен к третьему входу второго вентиля, а выход второго - через вентиль, первый и второй входы которого подключены соответственно к источнику синхронизирую- щего импульса знака и сборке команд условного и оезусловного переходов, и схему сборки, друпой вход которой подсоединен к выходу вентиля, входы которого связаны с источниками команды безусловного перехода, кода У или Я и синхронизирующего импульса знака,подключен к единичному входу третьего триггера, единичный выход которого соединен с первыми входами группы вентилей, вторые входы которых соединены с источником импульсов ЛХ.Это позволяет упростить ОДА в целом за счет выполнения операции условного и безусловного переходов.Операции условного и безусловного переходов выполняются согласно следующим критериям:Л 5= ЛХ, если /ЬХ//Л Ук/Л 5,=0, если /ЛХ/ (/ЬУ,/ Ь 5= Л Х, если /Х/ )/Ук/ Ь 5, =О, если /Х /(/У / где Л 5 - выходные приращения.Схема устройства приведена на чертеже.Триггеры 1 и 2, вентили 3 - 5, инверторы б и 2 о 7 и сборка 8 относятся к схеме поразрядногосравнения модулей приращений ЛУ, ЛХ или текущих значений У и Х, которые на вход схемы поступают последовательным кодом, младшими разрядами вперед, в прямом коде.25 В случае, когда в данном разряде /ЛУ/)/ЛХ/или /У/)/Х/ работает вентиль, 3, в случае.когда /ЛУ/=/ЛХ/ или /У/=/Х/, но в предыдущих разрядах не имело места /ЛУ/)/ЛХ/ или /У//Х/, работает вентиль 4, в случае когда 30 /ЛУ/(/ЛХ/ или /У/(/Х/ работает вентиль 5.213423 ЫУ 1 или ИХили1 Х/ Составитель В. А. СубботинРедактор Л, А. Утехина Техред Р, М. Новикова Корректор М. П. Ромашова каз 39 о/2 Тираж 5301 ИИПР Комитета по делам изобретений и открытийМосква, Центр, пр. Серова, д Подписноеи Совете Мппистпов СССР Гипография, пр. Сапунова,Схема выработки разрешения выдачи приращения содержит вентили 9 - 11 сборки 12 и 13, триггер 14. Вентиль 9 по шине 15 пропускает синхроимпульс знака, совпадающий с разрядом знака числа У при выполнении команды условного или безусловного переходов. Синхроимпульс поступает на сборку 12 и затем на единичный вход триггера 14. Вентилем 11 при выполнении команды безусловного перехода выделяется случай первого условного перехода и записывается в регистр У или Р (на чертеже не показан) в следующий после знакового разряд, а вентилем 10 эта единица, поступающая по шине 1 б из регистра У или Р выделяется в следующем шаге счета и подается на единичный вход триггера 14. Команды условного перехода, безусловного перехода и синхроимпульс следующего после знакового разряда поступают по шинам 17, 18 и 19.К схеме выдачи входного приращения ЛХ, поступающего по,шинам 28, 24 и 25 относятся вентили 20, 21,и 22. В качестве выходного приращения используются сигналы, снимаемые с шин 2 б, 27 и 28. Это приращение выдается при наличии разрешения на выдачу приращения (триггер 14 в состоянии 1) и управляющего сигнала по шине 29. Число вентилей 20, 21 и 22 равно числу разрядов в приращенииПредмет изобретенияУстройство для выполнения логических операций в цифровых дифференциальных анализаторах, содержащее триггеры, вентили, схемы сборки и инверторы, отличающееся тем, что, с целью его упрощения, устройство выдачи кода /ЛУ/ или /У/ подсоединено непосредственно к первым входам первого и второго вентилей и через инвертор к первому входу третьего вентиля, устройство выдачи кода /ЛХ/ или /Х/ подсоединено непосредственно ко вторым входам второго и третьего вентилей и че рез инвертор ко второму входу первого вентиля; выход первого вентиля подсоединен к единичному входу первого триггера, выход третьего - к его нулевому входу, а выходы второго и третьего вентилей через схему сбор ки подклочены к единичному входу второготриггера, нулевой вход которого соединен с выходом первого вентиля; выход первого триггера подсоединен к третьему входу второго вентиля; а выход второго через вентиль, пер вый и второй входы которого подключенысоответственно к источнику синхронизирую- щего импульса знака и сборке команд условного и безусловного переходов, и схему сборки, другой вход которой подсоединен к 25 выходу вентиля, входы которого связаныс источниками команды безусловного перехода кода У или Р и синхронизирующего импульса знака, подключен к единичному входу третьего триггера, единичный выход которого соединен с первыми, входами группы вентилей, вторые входы которых соединены с источником импульсов ЛХ,

Смотреть

Заявка

806309

Г. П. Дригваль

МПК / Метки

МПК: G06F 7/64, G06J 1/02

Метки: анализаторах, выполнения, дифференциальных, логических, операций, цифровых

Опубликовано: 01.01.1968
