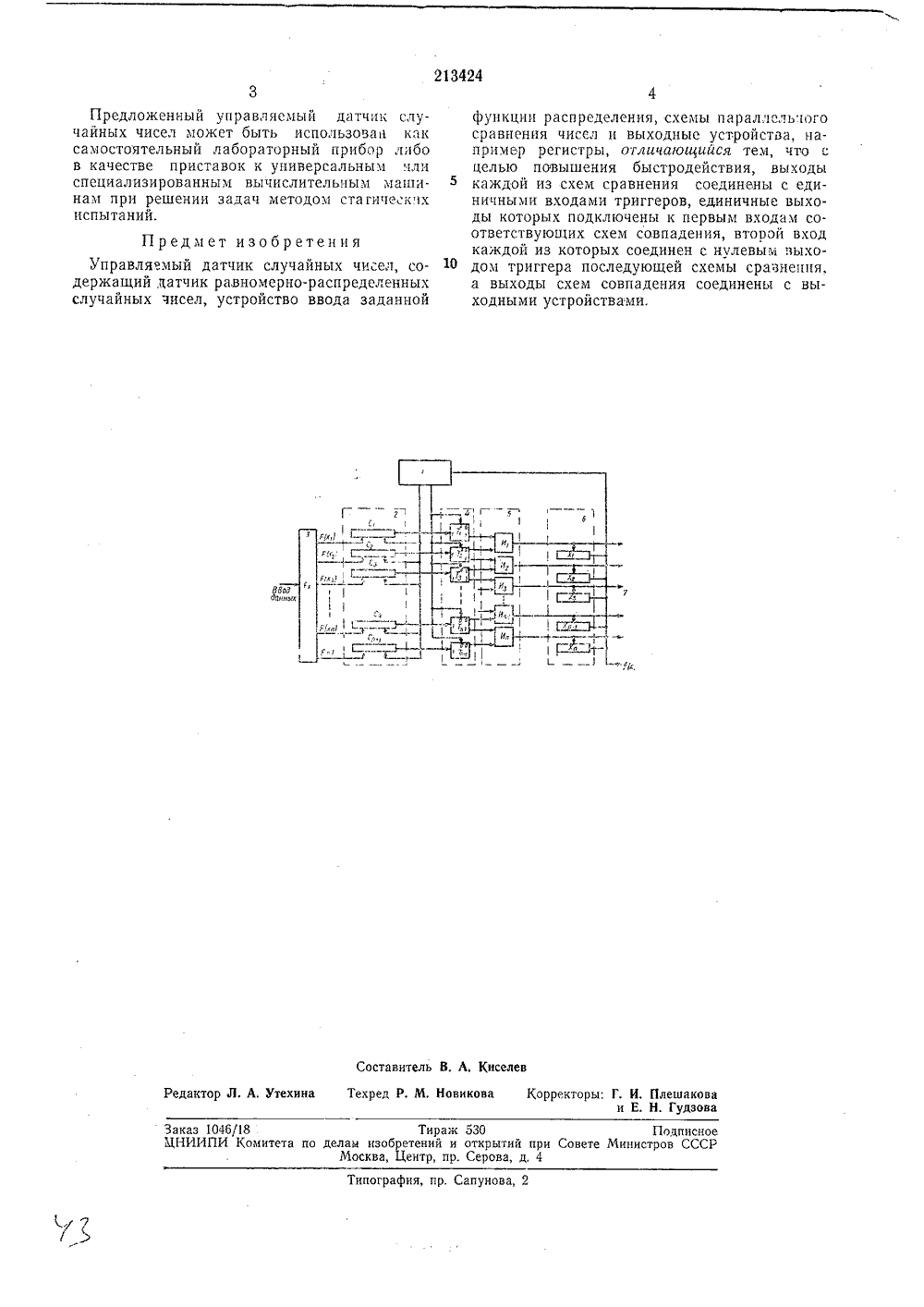

Управляемый датчик случайных чисел

Номер патента: 1363182

Опубликовано: 30.12.1987

Авторы: Аспидов, Мисько, Огороднов, Селетников

МПК: G06F 11/30

Метки: контролем, сравнения, схема

...подается единичный потенциал,На первую группу 2 информационныхвходов схемы сравнения подается первое из сравниваемых чисел на вторуюгруппу 1 информационных входов схемы сравнения - второе число, Приэтом элементы 4 равнозначности второй группы выполняют роль повторителей, Непосредственное сравнение двухи-разрядных чисел осуществляетсяэлементами 5 равнозначности первойгруппы, на выходе которых Формируется единичный сигнал при равенствевходных, сигналов. При сравнении всеходноименных разрядов на выходе первого элемента 8 равнозначности (он дают, при этом срабатывает третийэлемент 10 равнозначности и на выходе 11 неисправности схемы сравненияпоявляется единичный сигнал, говоря"щий о неисправности. 4 ил. выполняет Функцию элемента И)...

Номер патента: 1016778

Опубликовано: 07.05.1983

Авторы: Коробков, Ларченко, Фурманов, Холодный

МПК: G06F 7/04

Метки: кодов, сравнения, схема

...разности по переменной х; в 1-м разряде кода - единица,в остальных - нули,.Прн подаче счетных импульсов на вход 10 счетчик формирует последовательность двоичных наборов, На каж-. дом из них производится определение значения функции с помощью коммутатора 4. В группе элементов НЕРАВНОЗНАЧНОСТЬ б по набору, поступающе.- му со счетчика 3, и коду переменной,: поступающему на входы схемы, формируется второй набор, на котором определяется значение Функции с помощью коммутатора 5. На выходе элемента НЕРАВНОЗНАЧНОСТЬ 7 формируется значение булевой разности, поступающее на информационный вход сдвигового регистра 8, выходы 9.которого являются выходами схемы.По окончании счетного импульса значение булевой разности запишется в сдвиговый регистр 8, а...

Номер патента: 221773

Опубликовано: 01.01.1968

Автор: Цоканов

МПК: G01R 17/00

Метки: сравнения, схема

...состоянии (на туннельном участке вольтамперной характери стики). При подаче положительного импульса опроса триод 3 открывается. Если при этом (1l(Ь)+Л, где Л, - порог чувствительности схемы сравнения), то ток коллектора триода 1 возрастает до величины, большей 30 1 макс туннельного диода, и диод 5 переключается на диффузионную ветвь характеристики туннельного диода, формируя передний фронт выходного сигнала на первом выходе.Спад импульса опроса приводит к запиранию триодов д и 1. Диод 5 при этом переключается на туннельный участок характеристики, фомируя задний фронт выходного сигнала.Лналогично работают триод 2 и туннельный диод 6 при (Сl )l,) - Л, Чувствительность схемы по выходу 1 и выходу П несколько отличается (Л,+Л) в силу...

Номер патента: 424107

Опубликовано: 15.04.1974

Авторы: Московский, Селиверстов

МПК: G05B 1/01

Метки: балансная, сравнения, схема

...1 и 2 через инверсно включенные обмотки 4 и 5 30 выходного трансформатора 6 подключены кисточнику коллекторного напряжения. Обмотки 7 и 8 трансформатора б инверсно подключены к базам и эмиттерам транзисторов 9 и 10 выходного транзисторного каскада соответственно, Коллекторы транзисторов 9 и 10 подключены к блоку стробирования 11, а эмиттеры являются выходами схемы сравнения.Схема работает следующим образом, При отсутствии импульса опроса от блока стробирования 11 транзистор 3 закрыт, и его коллекторный ток равен нулю, а следовательно, и токи эмиттера, базы и коллектора транзисторов 1 и 2 при любых входных напряжениях У и Уь не превышающих напряжения питания - Е, и +Е, Соответственно закрыты транзисторы 9 и 10, а напряжение на...

Номер патента: 1594530

Опубликовано: 23.09.1990

Авторы: Боев, Филюстин, Халитов, Шмаков

МПК: G06F 7/58

Метки: датчик, равномерно, распределенных, случайных, чисел

...выходе . емы 2 сигнал появляется при выполнениисловиях)а, (1) а на выходе схемы 3 в случае выполнения условиях(а 2. (2)Следовательно, появление сигналов одновременно на выходах схем 2 и 3 свидетельствует о том, что х а, а 2. В этом случае появляется также сигнал на выходе элемента И 9, который поступает на инверсный вход элемента 6 запрета одновременно с действием сигнала с элемента 8 задержки на прямом входе, Вследствие этого на выходе элемента 6 запрета сигнала не будет и сигнал с элемента И 9 пройдет через элемент 7 запрета на входы разрешения блоков 4 и 5. Умножитель 4 выполнит операциюг=М хи г пройдет на один из информационных выходов датчика; г поступит также на вход вычитаемого вычитателя 5. На вход уменьшаемого вычитателя 5...
