Функциональный потенциометр

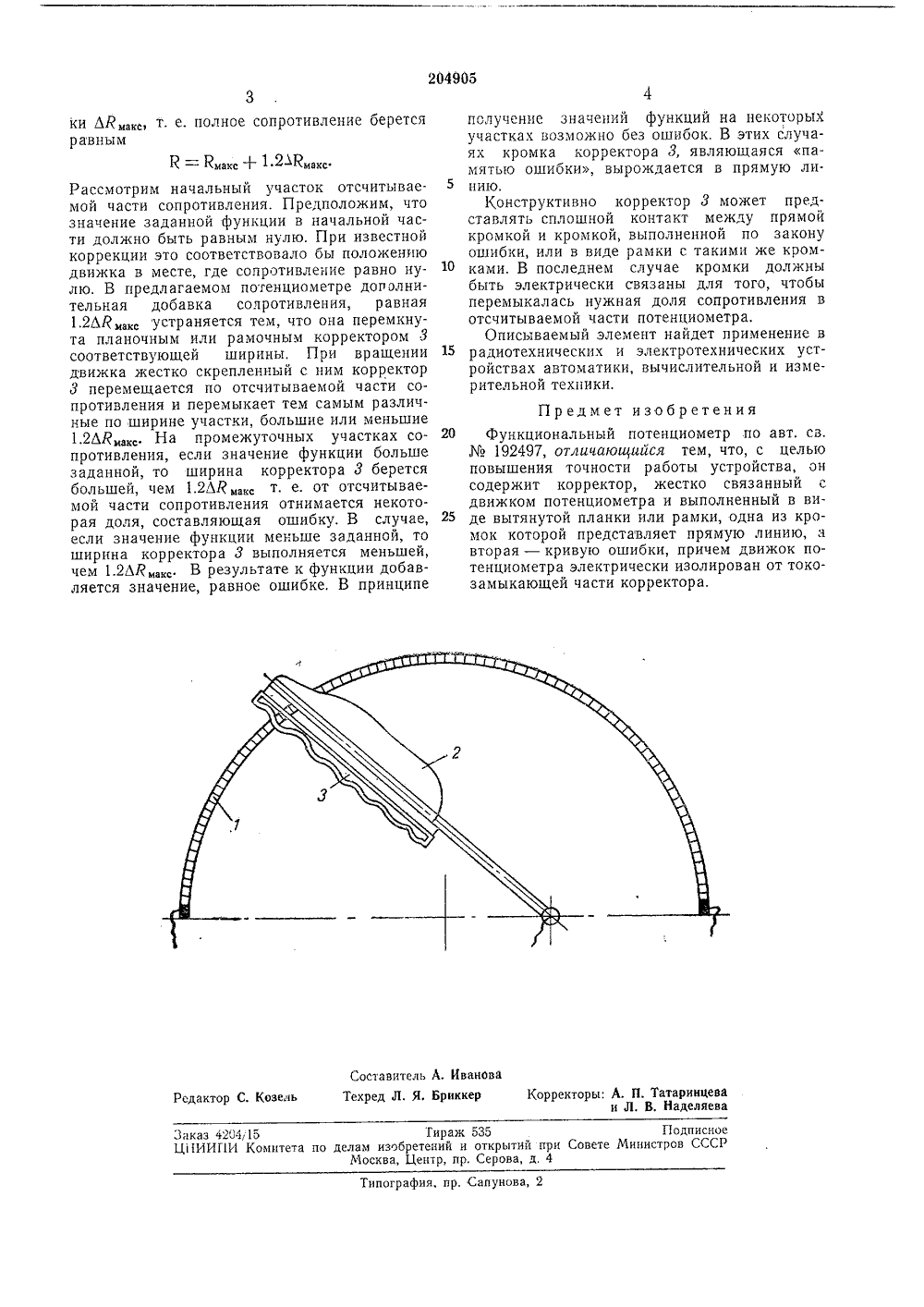

,2 О 49 О 5 Союа Соввтоких Социаииоткчооких Реооубяикриоритетпубликовано 20.Х.1967. Бюллетень22ата опубликования описания 15.1,1968 Хомитвт ио делам зобрвтвний и открытий при Совете Миииотров СССР-авторыизобретени Пудовкин и С. С. Кубыш Инс втоматики и электрометрии Сибирского отделения АН СССР аявител УНКЦИОНАЛЬНЫЙ ПОТЕНЦИОМЕТР 10 В основном авт, св.192497 описан функциональный потенциометр, выполненный на основе линейного проволочного сопротивления и криволинейной токозамыкающей части подвижного контактного движка, ось которого смещена относительно линии симметрии линейного потенциометра в плоскости, перпен. дикулярной к боковой стенке.Описываемый потенциометр отличается от известного тем, что он содержит корректор, жестко связанный с движком потенциометра и выполненный в виде вытянутой планки или рамки, одна из кромок которой представляет прямую линию, а вторая - кривую ошибки, причем токозамыкающая часть подвижного контактного движка электрически изолирована от токозамыкающей части корректора, которая при движении перемыкает различные по ширине участки сопротивления в зависимости от величины ошибки.Это позволяет повысить точность работы потенциометра.На чертеже изображена принципиальная схема потенциометра.Описываемый потенциометр содержит каркас 1, функциональный движок 2 и корректор 3. Каркас 1 потенциометра представляет полуокружность (может иметь и другую форму - прямой каркас). С каркасом соприкасается функциональный движок 2 и корректор 3, который может быть выполнен в видесплошной планки, перемыкающей различныеучастки сопротивления всей своей нижней поширине плоскостью, или в виде рамки, огра 5 ниченной прямой линией и кривой ошибки.Корректор в виде рамки предпочтительнее,так как проще в изготовлении. Корректор жестко соединен с помощью механической связис движком 2 потенциометра и перемещаетсяодновременно с ним. Корректор 3 не имеетэлектрической связи с токоведущими элементами потенциометра и является просто перемыкателем,Коррекция в таком потенциометре осущест 15 вляется следующим образом. Для потенциометров, в которых используются известныекорректирующие устройства, выбирается некоторая величина полного сопротивления, обусловленная техническими соображениями и20 называемая максимальным сопротивлениемпотенциометра ЛмаксКоррекция при этом осуществляется путеммеханической модуляции отсчитываемого со.противления по закону ошибки в зависимости25 от угла поворота движка потенциометра. Е 10мере изменения угла поворота движка, последний отстает или опережает этот угол.Для предлагаемого устройства сопротивление рассчитывается на величину несколько30 большую, чем максимальная величина ошиб204905 Составитель А. ИвановаТехред Л. Я, Брнккер Корректоры: А. П, Татаринцеваи Л. В. Наделяева Редактор С. Ковель Заказ 420415 Тираж 535 ПодписноеЦИИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Центр, пр. Серова, д, 4 Типография, пр. Сапунова, 2 ки ДРмакс т. е. полное сопротивление беретсяравнымЙ - смаке + 1 2.Рмакс Рассмотрим начальный участок отсчитываемой части сопротивления. Предположим, что значение заданной функции в начальной части должно быть равным нулю. При известной коррекции это соответствовало бы положению движка в месте, где сопротивление равно нулю. В предлагаемом потенциометре дополнительная добавка солротивления, равная 1,2 М макс устраняется тем, что она перемкнута планочным или рамочным корректором 3 соответствующей ширины. При вращении движка жестко скрепленный с ним корректор 3 перемещается по отсчитываемой части сопротивления и перемыкает тем самым различные по ширине участки, большие или меньшие 1 2 ДРмаке На промежуточных участках сопротивления, если значение функции больше заданной, то ширина корректора 3 берется большей, чем 1.2 Ммак, т. е. от отсчитываемой части сопротивления отнимается некоторая доля, составляющая ошибку. В случае, если значение функции меньше заданной, то ширина корректора 3 выполняется меньшей, чем 1.2 ДЛмак,. В результате к функции добавляется значение, равное ошибке. В принципе получение значений функций на некоторых участках возможно без ошибок. В этих случаях кромка корректора 3, являющаяся памятью ошибки, вырождается в прямую ли нию.Конструктивно корректор 3 может представлять сплошной контакт между прямой кромкой и кромкой, выполненной по закону ошибки, или в виде рамки с такими же кромками. В последнем случае кромки должны быть электрически связаны для того, чтобы перемыкалась нужная доля сопротивления в отсчитываемой части потенциометра.Описываемый элемент найдет применение в 15 радиотехнических и электротехнических устройствах автоматики, вычислительной и измерительной техники. Предмет изобретения20 Функциональный потенциометр по авт. св.Мо 192497, отличающийся тем, что, с целью повышения точности работы устройства, он содержит корректор, жестко связанный с движком потенциометра и выполненный в ви де вытянутой планки или рамки, одна из кромок которой представляет прямую линию, и вторая - кривую ошибки, причем движок потенциометра электрически изолирован от токо- замыкающей части корректора.
