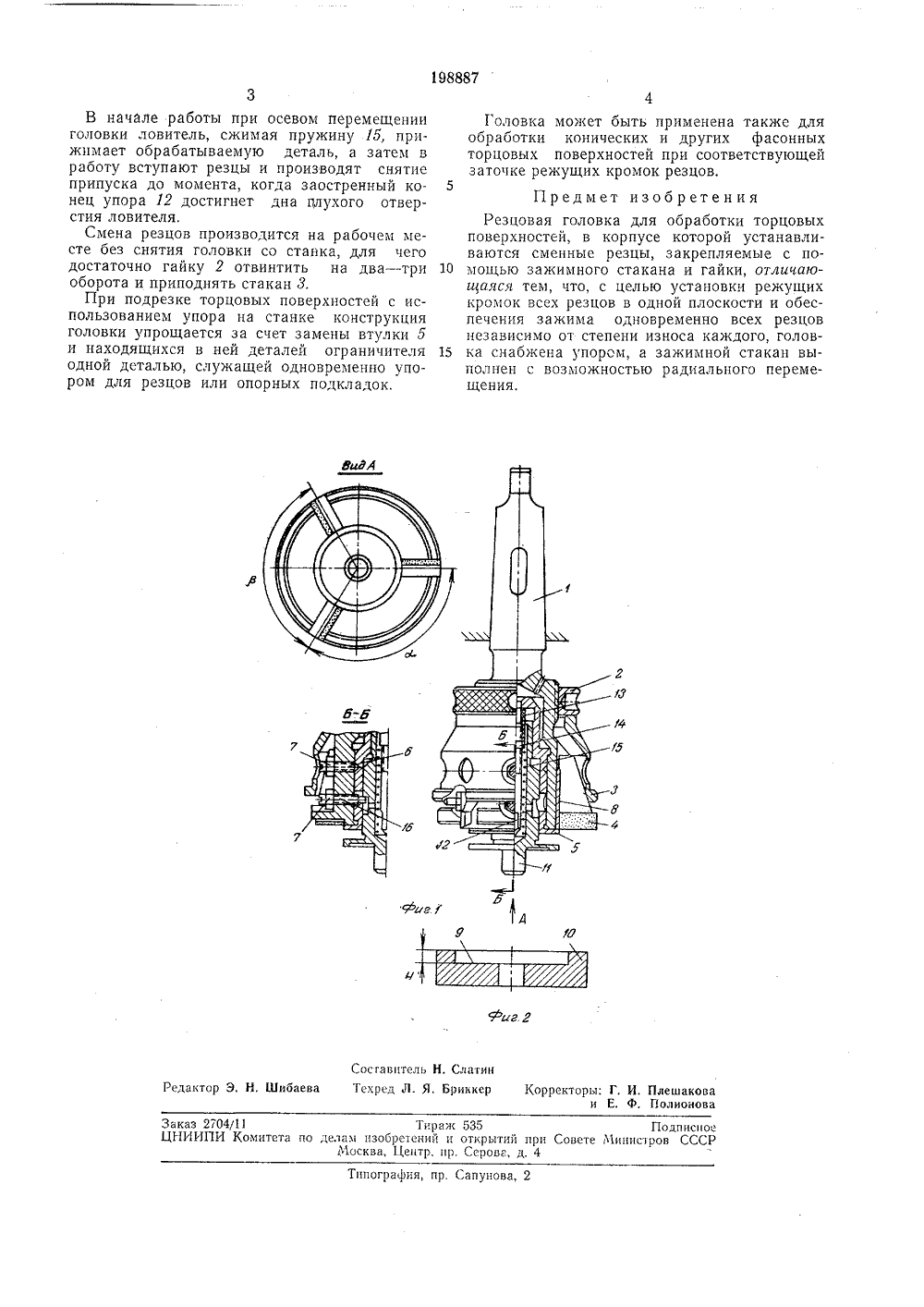

О П И С А Н И Е 198887ИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Соввтоких Социзлистичвских РеспубликЗависимое от авт. свидетельстваЗаявлено 03.1 Х,1965 ( 1026203/25-8с присоединением заявкиПриоритет л. 49 Ь, 12/О МПК В 23 сУДК 621.914(088.8 Комитет по долом зобрвтвниК и открытиК при Соввтв Министров СССРлетеньубликовано 28.Ч 1,1967.та опубликования опис 26.И 11,19 б 31.1.; 1 У 1,:, нП 1 П 1 П 1",0Пт," 11 И.3-, :тБИЬЛИОтЕК 4 Авторыизобретения В, Резниченко и М. Л, Одесский Заявите РЕЗЦОВАЯ ГОЛОВ вокруг своейперемещение проточки, в конец устаго контргайИзвестны резцовые головки для обработки торцовых поверхностей, содержащие корпус с установленными в нем сменными резцами, которые закрепляются в корпусе при помощи зажимного стакана и гайки.Отличительная особенность описываемой головки заключается в том, что она снабжена упором, а зажимной стакан выполнен с возможностью радиального перемещения.1 акая конструкция позволяет производить установку режущих кромок всех резцов в одной плоскости и обеспечивает зажим одновременно всех резцов независимо от степени износа каждого из них.На фиг. 1 изображена описываемая резцовая головка; на фиг. 2 - обрабатываемая деталь.На корпус 1 головки навинчена гайка 2 с левой резьбой, к которой прилегает зажимной стакан 3, надетый на корпус с зазором, Стакан внутренней поверхностью устанавливается на наклонныс ребра резцов 4, которые находятся в пазах, расположенных на корпусе с шагом, соответствующим углам а и Р.Стакан 3 при завинчивании гайки 2 прижимает резцы в радиальном направлении кодну пазов корпуса, а в осевом - к бурту втулки 5, благодаря чему режущие кромки резцов располагаются в одной плоскости. Втулка 5 жестко связана с корпусом стопорными винтами б, закрепляемыми контргайками 7. Для предотвращения деформации втулки 5 в месте соприкосновения режущих кромок резцов 4 с плоскостью бурта в головке применены 5 опорные подкладки 8. Надежное закреплениеодновременно всех резцов не зависит от степени износа каждого из них и достигается смещением зажимного стакана относительно корпуса за счет имеющегося между ними за зора.Для обеспечения на обрабатываемой детали размера О от торца 9 до подрезаемой плоскости И головка снабжена ловителем 11.Внутри плухого отверстия ловителя помещен 15 микрометрический ограничитепь, настраиваемый на размер О и состоящий из упора 12 и регулятора 13, фиксируемого в необходимом по.пожении контргайкой 14, На стержень упора надета предварительно сжатая пружина 20 15, упирающаяся одним торцом в дно, а другим - в контргайку 14, в результате чего ограничите,пь оказывается в верхнем положении прижатым к втулке 5. 25 Ловитель может вращатьсяоси, а в осевом направлении его ограничено шириной кольцевой которую входит цилиндрический новочного винта 1 б, закрепленно 30 кой 7.Подписное1 инистров СССР делаги пзоо Москва,Типография, пр. Сапунова, 2 В начале работы при осевом перемещении головки ловитель, сжимая пружину 15, прижимает обрабатываемую деталь, а затем в работу вступают резцы и производят снятие припуска до момента, когда заостренный конец упора 12 достигнет дна Плухого отверстия ловителя.Смена резцов производится на рабочем месте без снятия головки со станка, для чего достаточно гайку 2 отвинтить на два в т оборота и приподнять стакан 3,При подрезке торцовых поверхностей с использованием упора на станке конструкция головки упрощается за счет замены втулки 5 и находящихся в ней деталей ограничителя одной деталью, служащей одновременно упором для резцов или опорных подкладок. Головка может быть применена также дляобработки конических и других фасонных торцовых поверхностей при соответствующей заточке режущих кромок резцов.5Предмет изобретенияРезцовая головка для обработки торцовыхповерхностей, в корпусе которой устанавливаются сменные резцы, закрепляемые с по мощью зажимного стакана и гайки, отличаюиаяся тем, что, с целью установки режущих кромок всех резцов в одной плоскости и обеспечения зажима одновременно всех резцов независимо от степени износа каждого, голов ка снабжена упором, а зажимной стакан выполнен с возможностью радиального перемещения,
