Устройство для сортировки и создания поп, еречной
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

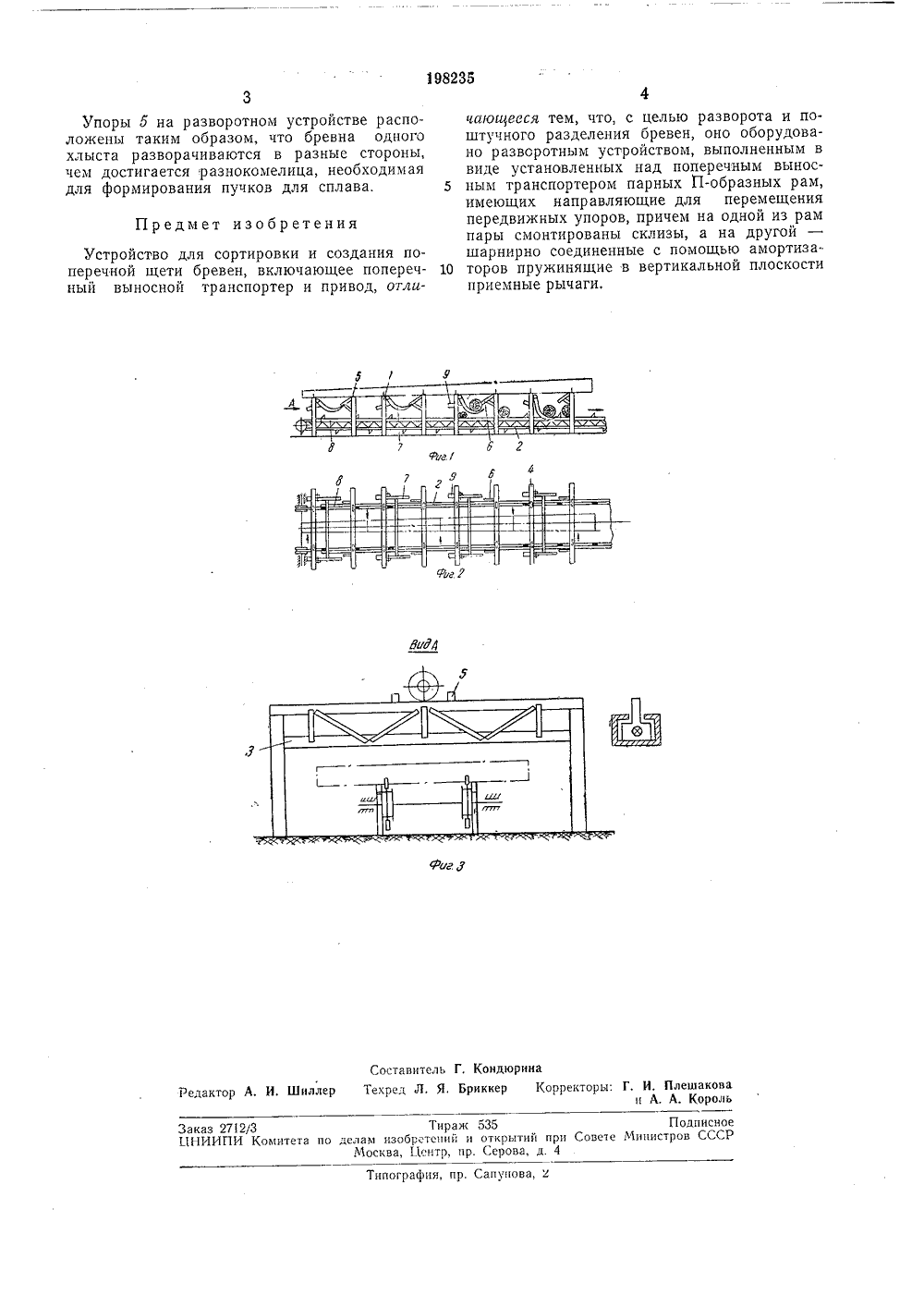

198235 Союз Соеетскиа Социалистических РеспубликЗависимое от авт. свидетельства1057057/29-14 явлено 21,11.196 присоединением заявки5 д Комитет по делам зобретеиий и аткры при Соеате Министр СССР: 621.868.274 (088,81 Авторыизоб етени р я Ю, М. Петров, В. И. Дитрих, О, В. Студенцов, В. Д. Кухарскийи И. И. Гуслицерявитель Сибирский научно-исследовательский институт лесной промышленности ТРОЙСТВО ДЛЯ СОРТИРОВКИ И СОЗДАНИЯ ПОПЕРЕЧН ЩЕТИ БРЕВЕНспортера 2 окажется зао упрется в рычаги 7 и с очередчым бревном. Табудет уложено только в ем и достигается поштучИзвестно устройство для сортировки и создания поперечной щети бревен, включающеепоперечный выносной транспортер и привод.Однако разделение бревен в устройствах такого типа ненадежно, а процесс автоматизации отсутствует. В настоящем изобретенииустранены указанные недостатки.Предлагаемое устройство оборудовано разворотным устройством, выполненным в видеустановленных над поперечным выносным 10транспортером парных П-образных рам,имеющих направляющие для перемещенияпередвижных упоров, На одной из рам парысмонтированы склизы, а на другой - шарнирно соединенные амортизаторами пружинящие в вертикальной плоскости приемныерычаги,На фиг. 1 изображено описываемое устройство, вид сбоку; на фиг. 2 - тоже, вид сверху; на фиг. 3 - то же, вид спереди.20Разворотное устройство 1 служит для поворота и укладки бревен в свободные ячейкипоперечного выносного транспортера 2 ипредставляет собой несколько парных П-образных рам 3, имеющих направляющие 4 для 25перемещения упоров 5, которые могут передвигаться навстречу друп другу, Склизы б,смонтированные на одной из рам пары, предназначены для передачи бревен с направляющих 4 на приемные рычаги 7, которые шар- З 0 нирно укреплены на другой раме и пружинят в вертикальной плоскости, Для безударной передачи бревен приемными рычагами на направляющие 8 поперечного выносного транспортера 2 использованы гидравлические или пневматические амортизаторы 9. Устройство работает следующим образом.После раскряжевки хлыста на раскряжевочном агрегате бревно плавно опускается на установленные симметрично относительно середины бревна направляющие 4 устройства 1. Подвижные упоры 5, перемещаясь навстречу друг другу в направляющих 4, встречают бревно и сдвигают его концы в противоположные стороны, при этом бревно поворачивается на 90.Срываясь с направляющих 4, бревно перемещается по склизам б и попадает на приемные рычаги 7, которые под действием веса бревна плавно опускаются, перемещая бревно на направляющие 8 транспортера 2. Освободившиеся рычаги 7 возвращаются в первоначальное положение амортизаторами 9.Если ячейка транпята бревном, то онподнимет их вместеким образом бревносвободную ячейку, чпое разделение бревен.Тираж 535аам изобретений и открытий приМосква, 1.1 сптр, пр. Серова, д. 4 Заказ 2712/3ПНИИПИ Комитета Подписноенистров СССР овет пографин, пр. Сапунова, 2 3Упоры Б на разворотном устройстве расположены таким образом, что бревна одного хлыста разворачиваются в разные стороны, чем достигается разнокомелица, необходимая для формирования пучков для сплава,Устройство для сортировки и создания поперечной щети бревен, включающее поперечный выносной транспортер и привод, отличаюиееся тем, что, с целью разворота и поштучного разделения бревен, оно оборудовано разворотным устройством, выполненным в виде установленных над поперечным вынос ным транспортером парных П-образных рам,имеющих напр авляющие для перемещения передвижных упоров, причем на одной из рам пары смонтированы склизы, а на другой - шарнирно соединенные с помощью амортиза" 10 торов пружинящие в вертикальной плоскостиприемные рычаги,
СмотретьЗаявка
1057057
Сибирский научно исследовательский институт лесной промышленности
Ю. М. Петров, В. И. Дитрих, О. В. Студенцов, В. Д. Кухарский
МПК / Метки
МПК: B65G 69/20
Метки: еречной, поп, создания, сортировки
Опубликовано: 01.01.1967
Код ссылки
<a href="https://patents.su/2-198235-ustrojjstvo-dlya-sortirovki-i-sozdaniya-pop-erechnojj.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для сортировки и создания поп, еречной</a>
