Уплотнение направляющего аппарата гидротурбины
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

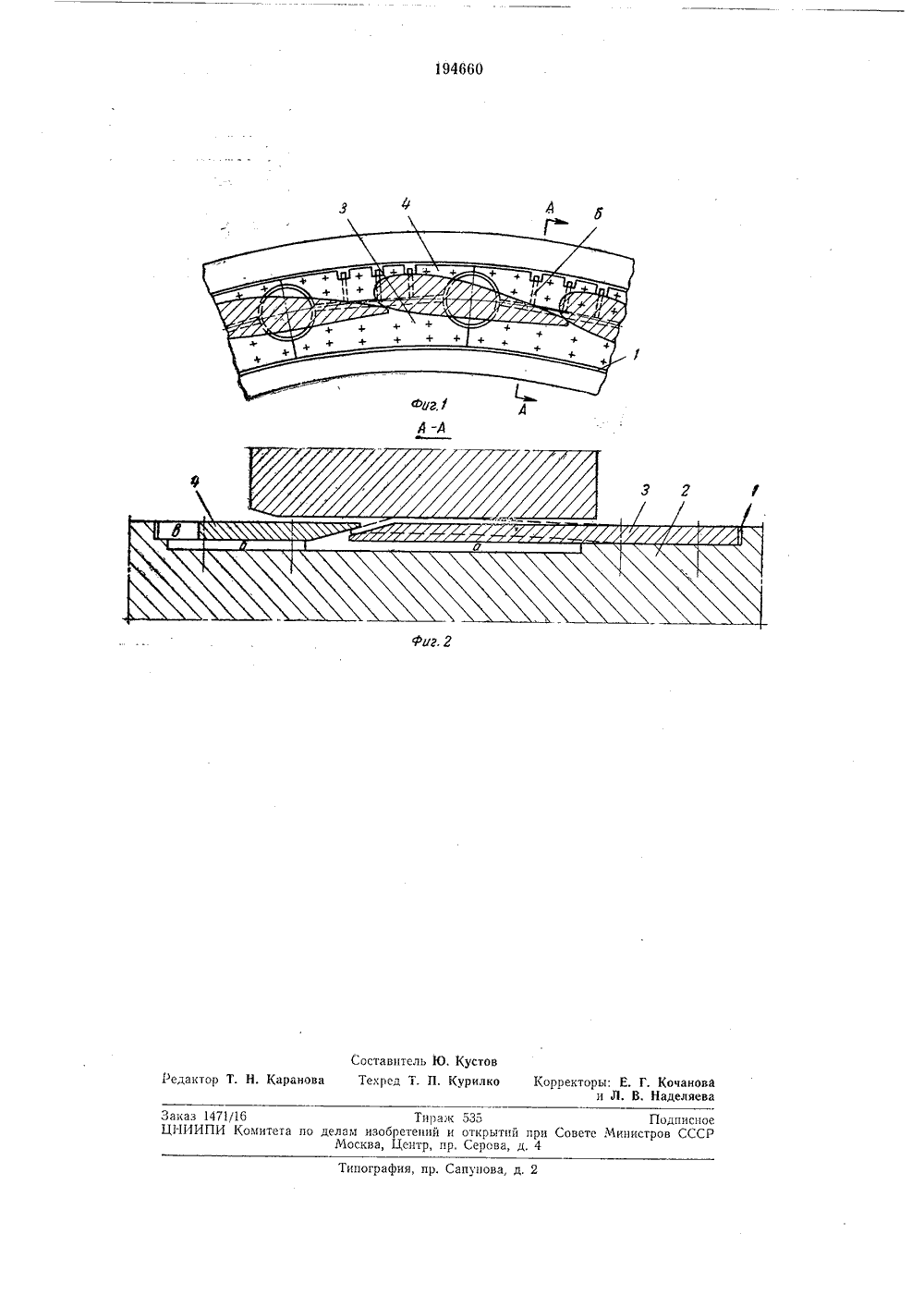

ОПИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Сова Советских Социалистических Республикависимое от авт. свидетельстваЗаявлено 01,33.1966 ( 1055701 у 24-6с присоединением заявкиПриоритет л. 88 а МПК ГОЗЬ Комитат по де вобретений и открыт 621.224.226,3-762,8(088.8) Опубликовано 30,111,1967, БюллетеньДата опубликования описания 1 Л 1.1967 и Совете Министров СССР Авторыизобретени Н. Н, Робук, И. А. Чогин, В, Н. Руденко и А, Е, Тараненко явитель ЛОТН ЕН И Е НАП РАВЛЯЮ ЩЕГО А П ПАРАТА 1 ИДРОТУРБИ Н Ы 2 В пазу 1 кольца 2 напта размещены уплотнитестины 3 и пластинчатыелости а под уплотнительсообщаются каналами бправляющим аппаратом.уплотнительные пластинуказанном штрихами на ф равляю льныежесткие ными с зоно Упоры ы 3 щего аппараупругие плаупоры 4, По- пластинами 3 "т в перед на фиксируют г положении,0 Предмет изобретения Уплотнение направляющего аппар ротурбины, состоящее из размешенн зах верхнего и нижнего колец напра го аппарата уплотнительных элем упоров, ограничивающих их переме каналов, сообщающих полости под тельными элементами с зоной перед ляющим аппаратом, от,гичагощееся с целью упрощения конструкции,О тельные элементы и упоры выполне дс пластин, консольно закрепленных чу друг другу с перекрышсй, приче жесткие, а уплотнитсльныс элемен гие.Известны уплотнения направляющих аппаратов гидротурбин, состоящие из размещенных в пазах верхнего и нижнего колец направляющего аппарата уплотнительных элементов и упоров, ограничивающих их перемещение, Полости под уплотнительными элементами сообщаются с зоной перед направляющим аппаратом. Напор, действующий на направляющий аппарат, используется для прижатия уплотнительных элементов.Предлагается уплотнение упрощенной конструкции. От известных оно отличается тем, что уплотнительные элементы и упоры выполнены в виде пластин, консольно закрепленных навстречу друг другу с перекрышей. Уплотнительные элементы - упругие, незакрепленными сторонами они опираются на жесткие упоры, которые ограничивают отклонение уплотнительных элементов и предотвращают чрезмерное трения их о торцы лопаток направляющего аппарата,На фиг. 1 изображено описываемое уплотнение вид сверху; па фиг. 2 - то же, в раз. резе,ата гидых в па- вляющеентов н щение, и уплотни- направтем, что, уплотнины в ви- навстрем упоры ты упру194660фиг. 2Составитель Ю. Кустов Редактор Т. Н. Каранова Техрсд Т. П, Курилко Корректоры: Е. Г, Кочановаи Л. В. НаделяеваЗаказ 1471/16 Тираж 53 о Подписное Ц 1-1 ИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Центр, пр, Серова, д. 4Типография, пр. Сапунова, д. 2
СмотретьЗаявка
1055701
Н. Н. Робук, И. А. Чогин, В. Н. Руденко, А. Е. Тараненко
МПК / Метки
МПК: F03B 11/00, F03B 3/18
Метки: аппарата, гидротурбины, направляющего, уплотнение
Опубликовано: 01.01.1967
