Интерференционный микропрофи л омет р
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 187320
Текст

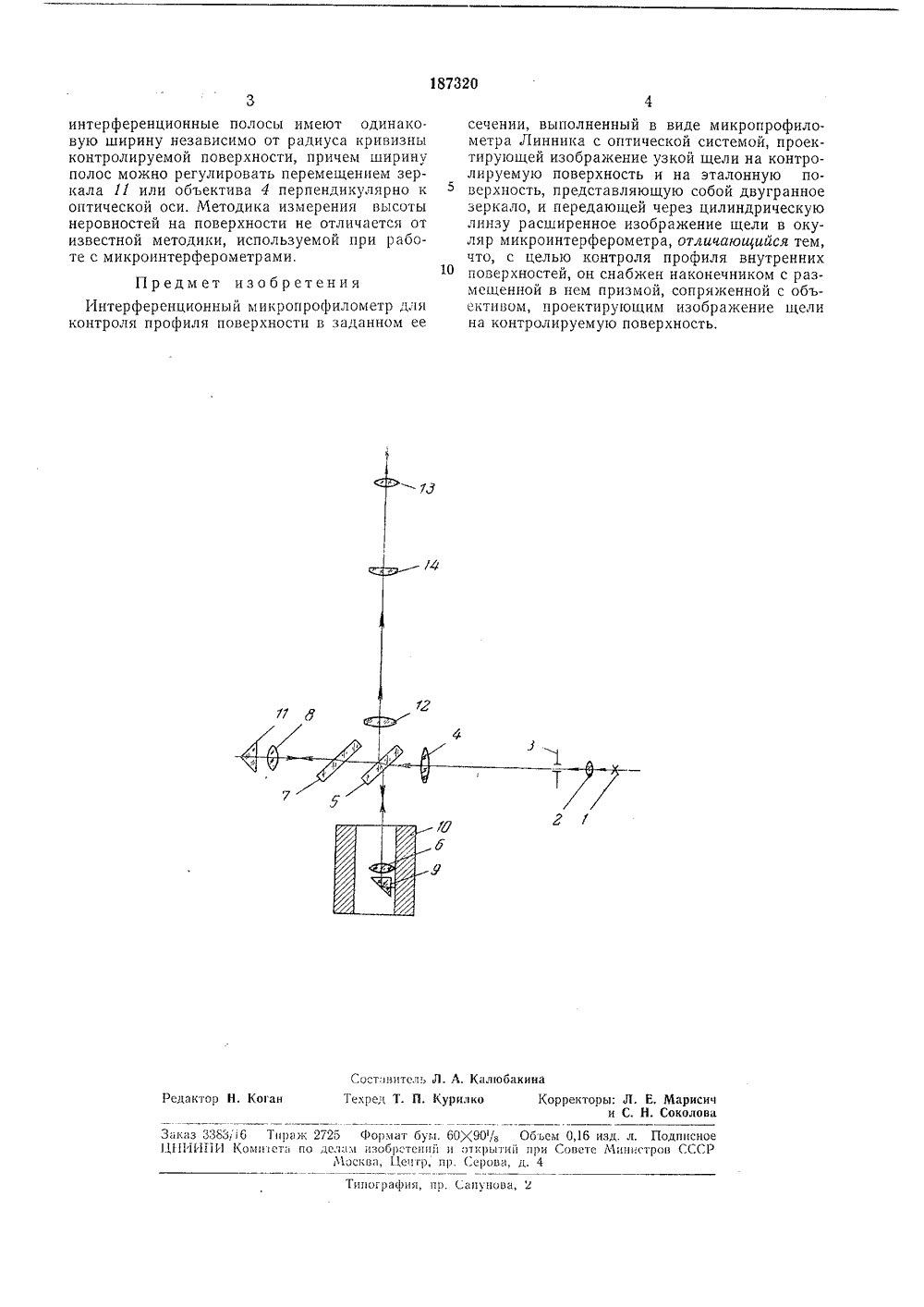

Комитет по делам аобретений и открытий при Совете Министров СССР1.Х.1966. Ь)оллстснь л Дата опубликования описания Авторыизобретени, П. Линни аявитель ОПРОФИЛОМЕ ИОННЬ ИНТЕРФЕ Известны интерференционные микропрофилометры для контроля профиля поверхности в заданном сечении, выполненные в виде микропрофилоле 1 ра Линника, опчеса ссема которого Гроектруст изобра)кение узкой щели на контролируемую поверхность и на эталонную поверхность, представляющую собой двойное зеркало с двугранным прямым углом, и передаст через цилиндрическую линзу расширенное изображение щели в окуляр л)ик р;)интсрфсромстра. Однако эти приборы пе дают возможности контролировать внутренпис поверхности. Известные микропрофилометры 10. В, Коломийцова, решающие эту задачу, имеют сложную Оптическую схе), что зат 1)уд няет их изготовление.Предло)кенный микропрофилометр отличается от известных тем, что, имея несложную оптическую систему, позволяет контролировать профиль внутренних поверхностей. Это 2 достигается тем, что он снабжен наконечником с размещенной в нем призмой, сопряженной с объективом, проектирующим изображение щели на контролируемую поверхность,Иа черте)ке приведена принци(иальная схс )и 331 с)ва(л)ого )1)1)бо 1)3.1 м 310 чк 3 икл)13)анп 533 л 0)цн) копд(нсрн 33 линзы 2 осве)п)т узкую иель 1, 3)а)спл)кснну)0 в фокальн 013 пл:3(ст и бьсктива 1 ис 1)пендкулярно и плоскости 1)исунка. Выходящий из объектива параллельный пучок лучей )азделяетсл полупрозрачной поверхностью пластины 5 на два пучка, один изкоторых падает на обьектив 6, а другой ,после прохождения через компенсационную пластину 7) - на об.ьектив 8. Обьск)п)3 6 вмссте с призмой 9 вводится внутрь контролируемой детали 10 и проектирует на сс поверхность изоора)кение щели ). Оъсктив ( дастизображение щели вблизи р(бр прзмы 1,работнощей как двугранно( зеркало. Призманеобходима для того, чтобы тражшпый пучоклучей после обратиго пр(хо)кдп 351:Срс:3объектив В шел под небольшим угло) к своспе)1)она)ал).нол)л НГ)п)ав,)ени)0, чт поз)30 Л 5 ет полечить 1)нте(1)ср(чп;31 ннс 1 ,3 с тр(.буеми) ширины,Г 1 учки лучей, отраженные от граней призмы 1 и от контролируемой поверхности 10,вновь соединяются пластиной 5 и попадают взрительную трубу, состоящую из бъ ктпва12 ОН 1 Л 511)а 13 и Б 11 клоча 10 цес 51 ц)3 лпп )ричскоп линзы 14. П 1)п в)кл)01)енп:1 линзе 11полс зрсн)351 Окуляр видн 11;(в)1 изЙ 1жснищели 3, которые гри включении линзы рас)пи 115310 тся 1 п 1)51)10 угол)ники и никла:1,ваютс 5187320 Сост витсль Л. А, Калгобакинаекред Т. П. Курилко Корректоры: Л. Е,и С. Н. ариси колов едактор Н. Коган Заказ 3363 у 6 Тираж 2725 Формат буки 60 К 90/а Обьсгк 0,16 изд. л. ПодписноеЦ 111 И 1 И Комизста по делам изобретений и открытий при Совстс Министров ССС 1 оМосква, Цеигр, пр. Серова, д. 4 ипография, пр. Сапунова,интерференционные полосы имеют одинако. вую ширину независимо от радиуса кривизны контролируемой поверхности, причем ширину полос можно регулировать перемещением зеркала 11 или объектива 4 перпендикулярно к оптической оси. Методика измерения высоты неровностей на поверхности не отличается от известной методики, используемой при работе с микроинтерферометрами,Предмет изобретенияИнтерференционный микропрофилометр для контроля профиля поверхности в заданном ее сечении, выполненный в виде микропрофилометра Линника с оптической системой, проектируошей изображение узкой щели на контролируемую поверхность и на эталонную поверхность, представляющую собой двугранное зеркало, и передающей через цилиндрическую линзу расширенное изображение щели в окуляр микроинтерферометра, отличающийся тем, что, с целью контроля профиля внутренних поверхностей, он снабжен наконечником с размещенной в нем призмой, сопряженной с объективом, проектирующим изображение щели на контролируемую поверхность.
СмотретьЗаявка
1025542
МПК / Метки
МПК: G01B 11/30, G01B 9/02, G02B 23/02
Метки: интерференционный, микропрофи, омет
Опубликовано: 01.01.1966
