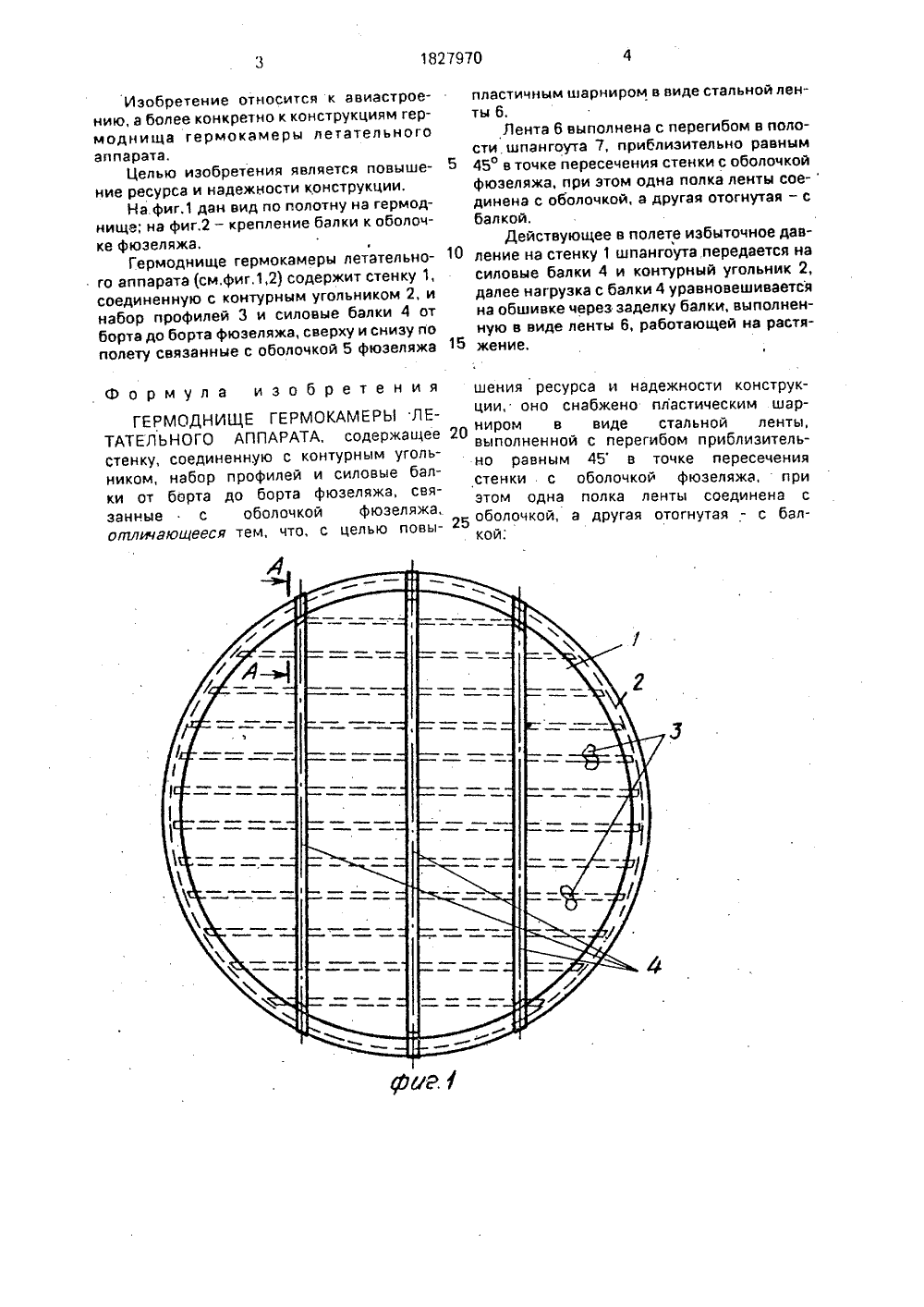

Гермоднище гермокамеры летательного аппарата

Номер патента: 1821411

Опубликовано: 15.06.1993

Автор: Ширшов

МПК: B64B 1/58

Метки: аппарата, аэростатического, летательного, мягкая, оболочка

...полностью выполненном состоянии) и прижата к ней выпуклой стороной, К оболочке 1 прикреплены тросы 4, вторые концы которых намотаны на барабанах лебедок стяжных механизмов 5,размещенных по периметру жесткого основания 3,Оболочка заполнена мягкими маломерными газонаполненными герметичными оболочками 6, находящимися в среде несущего газа внешней оболочки 1. Давление газа внутри маломерных герметичных оболочек 6 равно давлению газа в оболочке 1 на любой высоте и при любых условиях плавания,Форма наружной мягкой оболочки 1, также как и внутренних маломерных оболочек 6, может быть шаровой, в виде эллипсоида вращения, цилиндрической и полусферическими концами и т,п., Жесткое основание с деформирующей поверхностью 3 может быть полумонакоковой...

Номер патента: 1359148

Опубликовано: 15.12.1987

Авторы: Неделько, Семенов, Телегин, Цыплаков

МПК: B29C 53/58

Метки: вращения, геликоидной, лентой, намотки, оболочек

...ролик 26 и образующего плечо в направлении оправки 2,Оправка 2 выполнена с заходнымкольцом 27, задающим угол наклонанаматываемой ленты 28 к ее оси.На платформе 1 может быть размещено с определенным шагом вокруг оправки 2 несколько одинаковых направляющих 4 с каретками 5.Устройство работает следующим образом,На платформу 1 устанавливают оправку 2. Подводят к ней направляющую4 и опускают прикатывающий ролик 7на заходное кольцо 27 таким образом,чтобы его торец касался поверхностиоправки 2. Перемещая направляющуюпо пазу 13 платформы 1, устанавливают заданный угол наклона направляющей 4 и фиксируют положение шарнира9 на платформе 1 гайкой 14. Угол наклона направляющей 4 определяется формой формуемой оболочки и углом наклона укладываемых...

Номер патента: 6941

Опубликовано: 31.10.1928

Автор: Дорнье

МПК: B64C 1/00

Метки: аппаратов, балка, летательных, металлическая, пустотелая, частности

...образом, коробчатой балки имеют в два раза меньшую толщину, чем пояса, что желательно, так как поперечные силы, которые главным образом действуют на полки, всегда значительно меньше усилий в поясах. Чтобы избежать изгиба полок при незначительной толщине и большей высоте их, предусмотрены прорезы с загнутыми краями. Для дальнейшего укрепления полок, образующих боковые стенки, в них могут быть вдавлены продольные или поперечные ребра, Прорезы имеют значение при сборке балки.На приложенном чертеже фиг. 1 - 4 изображают в разрезе формы осуществления предлагаемого изобретения,Фиг. 1 изображает простейшую форму. Оба коробчатых профиля вдвинуты друг в друга, так что. Т,аоный Печатник, Ленинград, Международный, 7 ипо-литогра фланцы а и б...

Номер патента: 576821

Опубликовано: 07.11.1991

Авторы: Захаров, Каракешишев, Ковальчук, Покровский

МПК: G01M 5/00

Метки: аппарата, выносливость, испытаниях, конструкций, летательного, нагружения

...малую скорость нагружения, что при использовании его для повторно- статических испытаний конструкций удлиняет срок их проведения. Малая скорость нагружения известного устройства обусловлена, во-первых, необходимостью подачи и стравливания давления из гибких камер на каждом цикле нагружения, т.е. чаличием процессов, изменяющихся по экспоненциальному закону, которые, особенно процесс свободного истечения, протекают довольно3 576821 фиг,1 медленно; во-вторых, необходимостью использования всевозможной запорной пневмоаппаратуры, имеющей невысокое быстродействие. Кроме того, указанное устройство характеризуется невысокой стабильностью воспроизведения нагрузки по времени. Это вызвано трудностью поддержания стабильного давления в течение...
