Способ программного регулирования движения инструмента в гибочных станках
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 182485
Автор: Рыбников
Текст

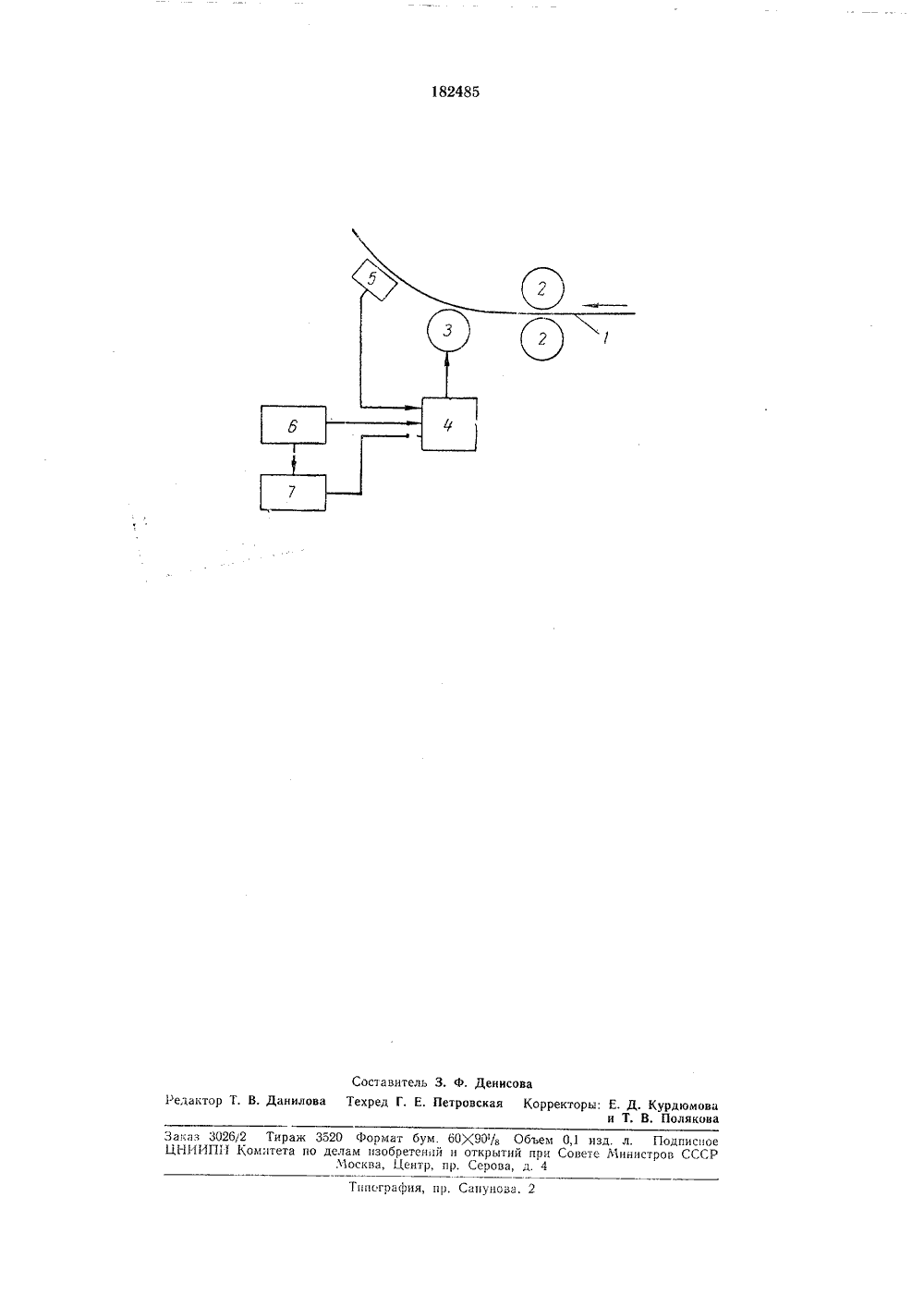

Союз Советских Социалистических Республик.Х.1963 ( 8659 инением заявк прис МПК В 231 С 05 д УДК 621.981.2-503.52Комитет по делам изобретений и открытий при Совете Министров СССР.Х.1966 бликования описания ЖЕНИЯ ЕГУЛ ИРОВАН ИБОЧНЫХ СТ Х 2 едмет изобретен СПОСОБ ПРОГРАММНОГО ИНСТРУМЕНТА В Известен способ программного регулирования движения инструмента в гибочных станках по кривизне детали путем преобразования сигналов датчика кривизны в корректирующие, подаваемые на привод гибочного инструмента,По описываемому способу на привод гибочного инструмента подают дополнительный сигнал, равный сигналу заданной кривизны детали, преобразованному в функции, обратной передаточной функции разомкнутого контура регулирования. Это повышает точность гибки за счет уменьшения динамических погрешностей отработки управляющего сигнала, подаваемого на привод гибочпого инструмента.На чертеже изображена функциональная схема системы, с помощью которой реализуется предложенный способ.Заготовка 1 перемещается (направление указано стрелкой) подающими роликами 2 и изгибается гибочным инструментом 3, перемещаемым приводом 4. Последний воздействует на гнбочный инструмент в соответствии с алгебраической суммой сигналов: истинной кривизны детали; поступающего с датчика кривизны детали 5; заданной криизны детали, поступающего с программного устройства 6, а также сигнала заданной кривизны детали, преобразованного в функции, обратной передаточной функции разомкнутого контура регулирования, поступающего 5 с устройства 7 формирования указанного сигнала. Устройство 7 может быть выполнено как отдельное программное устройство, работающее синхронно с программным устройством, или обратная математическая модель 0 разомкнутого контура регулирования, на входкоторой подаются сигналы заданной кривизны с программного устройства. Способ программного регулирования движения инструмента в гибочных станках по кривизне детали путем преобразования сигналов датчика кривизны в корректирующие, 0 подаваемые на привод гибочного инструмента, отличаю и,ийся тем, что, с целью повышения точности гибки за счет уменьшения динамических погрешностей, на привод гибочного инструмента подают дополнительный сигнал, равный сигналу заданной кривизны детали, преобразованному в функции обратной передаточной функции разомкнутого контура регулирования,182485Составитель 3. Ф. Денисова Редактор Т. В. Данилова Техред Г, Е. Петровская Корректоры: Е. Д. Курдюмоваи Т. В, Поляковааказ 30262 Тираж 3520 Формат бум. ВОК 90/8 Объем 0,1 изд. л. Подписи ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров ССС Москва, Центр, пр. Серова, д. 4нпография, пр. Сапунова, 2
СмотретьЗаявка
865932
С. И. Рыбников
МПК / Метки
МПК: B21D 7/12
Метки: гибочных, движения, инструмента, программного, станках
Опубликовано: 01.01.1966
