Способ использования теплоты водяной системы централизованного теплоснабжения

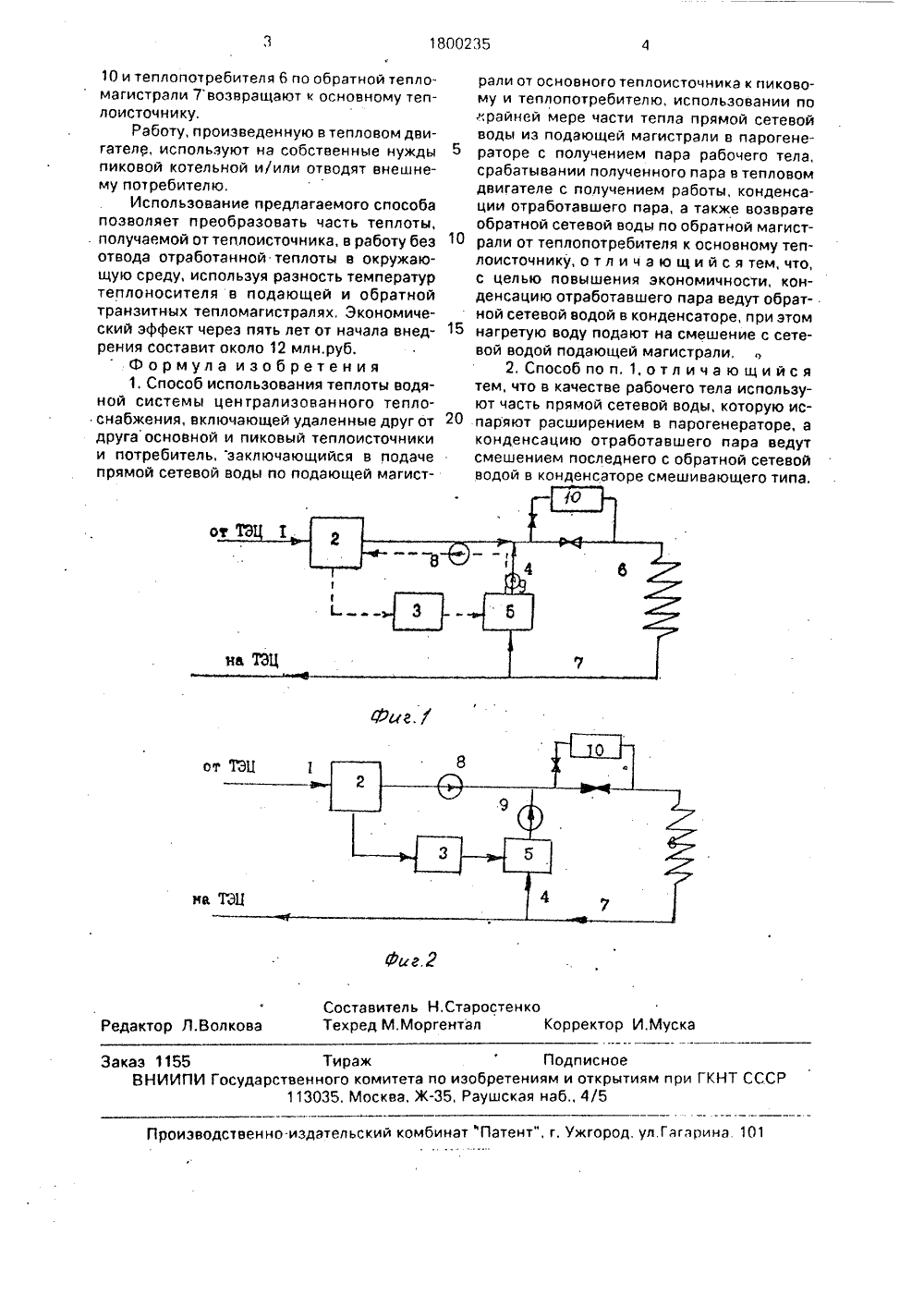

СОВХОЗ СОВЕТСКИХСОЦИАЛ ИСТИНЕ СКИХРЕСПУБЛИК 24 О 11/02, Г О 1 К 13 ОПИСАНИЕ ИЗОБРЕТ Я(21) 4859962/06 (22) 30.08,90 (46) 07.03,93. Бюл (71) Всесоюзный исследовательск торский институт (72) Б.Н.Громов, Я ростенко, И,А,См (56) Авторское св М. 1183786, кл, Г(54) СПОСОБ ИСПОЛЬЗОВАНИЯ ТЕПЛОТЫ ВОДЯНОЙ СИСТЕМЫ ЦЕНТРАЛИЗОВАННОГО ТЕПЛОСНАБЖЕНИЯ(57) Использование; теплоэнергетика в сетях централизованного теплоснабжения, Сущность изобретения: часть сетевой воды из подающей магистрали при охлаждении генерирует пар рабочего тела теплового двигателя. После совершения работы в тепловом двигателе рабочее тело отдает тепло в конденсаторе воде иэ обратной магистрали, идущей на смешение с водой из подающей магистрали перед пиковой котельной, 1 3, и. ф-л ы, 2 ил,М 9государствений и проект.Н.Станков ССР конденсаторе 5 за счет нагрева воды, подаваемой по трубопроводу 4 на смешение с водой из подающей тепломагистрали перед пиковой котельной 10. После конденсации рабочее тело насосом 8 возвращают в генератор пара 2 на испарение. Сетевую воду после генератора 2, пиковой котельной 10 и теплопотребителя 6 по обратной магистрали 7 возвращают к основному теплоисточнику.Способ ре яется страл расш тепло лообм ва в пода с вод по ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕВЕДОМСТВО СССР(ГОСПАТЕНТ .СССР) ВТОРСКОМУ СВИДЕТЕЛЬСТВУ Изобретение относится к энергетике, а именно к системам централизованного теплоснабжения.Целью данного изобретения явл повышение экономичности.На фиг. 1 и 2 представлены схемы, поясняющие предлагаемый способ.Они включают подающую магистраль 1 от основного теплоисточника с парагенератором 2 пара рабочего пика теплового двигателя 3, линию 4 подмешивания, на которой установлен теплообменник-конденсатор 5, теплопотребители 6, обратную магистраль 7, насосы 8, 9 и пиковую котельную 10.Способ реализуется следующим образом,Сетевую воду из подающей магистрали 1 охлаждают в теплообменнике 2 с передачей теплоты рабочему телу, пары которого после совершения работы в тепловом двигателе 3 конденсируют в теплообменнике 5 О, 1800235 ализуется следующим обраэсть сетевой воды из подающей магии испаряют в генераторе 2 пара за счет ирения, Пар после совершения работы вом двигателе 3 конденсируют в тепеннике-конденсаторе 5 за счет нагреоды из обратной магистрали, ваемой потрубопроводу 4 на смешение ой из подающей тепломагистрали пепиковой котельной 10. Сетевую воду е генератора 2 пара пиковой котельной1800235 г. иг. Р Составитель Н,СтаростенкоТехред М,Моргентал Корректор И.М Редактор Л.Вол каз 1155 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СС 113035, Москва, Ж, Рэушская наб 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина 10 10 и теплопотребителя 6 по обратной тепломагистрали 7 возвращают к основному теплоисточнику.Работу, произведенную в тепловом двигателе, используют на собственные нуждыпиковой котельной и/или отводят внешнему потребителю.Использование предлагаемого способапозволяет преобразовать часть теплоты,. получаемой от теплоисточника, в работу безотвода отработанной теплоты в окружающую среду, используя разность температуртеплоносителя в подающей и обратнойтранзитных тепломагистралях, Экономический эффект через пять лет от начала внедрения составит около 12 млн.руб,Формула изобретения1, Способ использования теплоты водяной системы централизованного теплоснабжения, включающей удаленные друг отдруга основной и пиковый теплоисточникии потребитель, заключающийся в подачепрямой сетевой воды по подающей магистрали от основного теплоисточника к пиковому и теплопотребителю, использовании по ;райней мере части тепла прямой сетевой воды из подающей магистрали в парогене раторе с получением пара рабочего тела,срабатывании полученного пара в тепловом двигателе с получением работы, конденсации отработавшего пара, а также возврате обратной сетевой воды по обратной магистрали от теплопотребителя к основному теплоисточнику, о т л и ч а ю щ и й с я тем, что, с целью повышения экономичности, конденсацию отработавшего пара ведут обратной сетевой водой в конденсаторе, при этом 15 нагретую воду подают на смешение с сетевой водой подающей магистрали,2, Способпоп,1.отличающийсятем, что в качестве рабочего тела используют часть прямой сетевой воды, которую ис пэряют расширением в парогенерэторе, аконденсацию отработавшего пара ведут смешением последнего с обратной сетевой водой в конденсаторе смешивающего типа,
