Рельсовое стыковое соединение
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1768690
Автор: Касылкасов
Текст

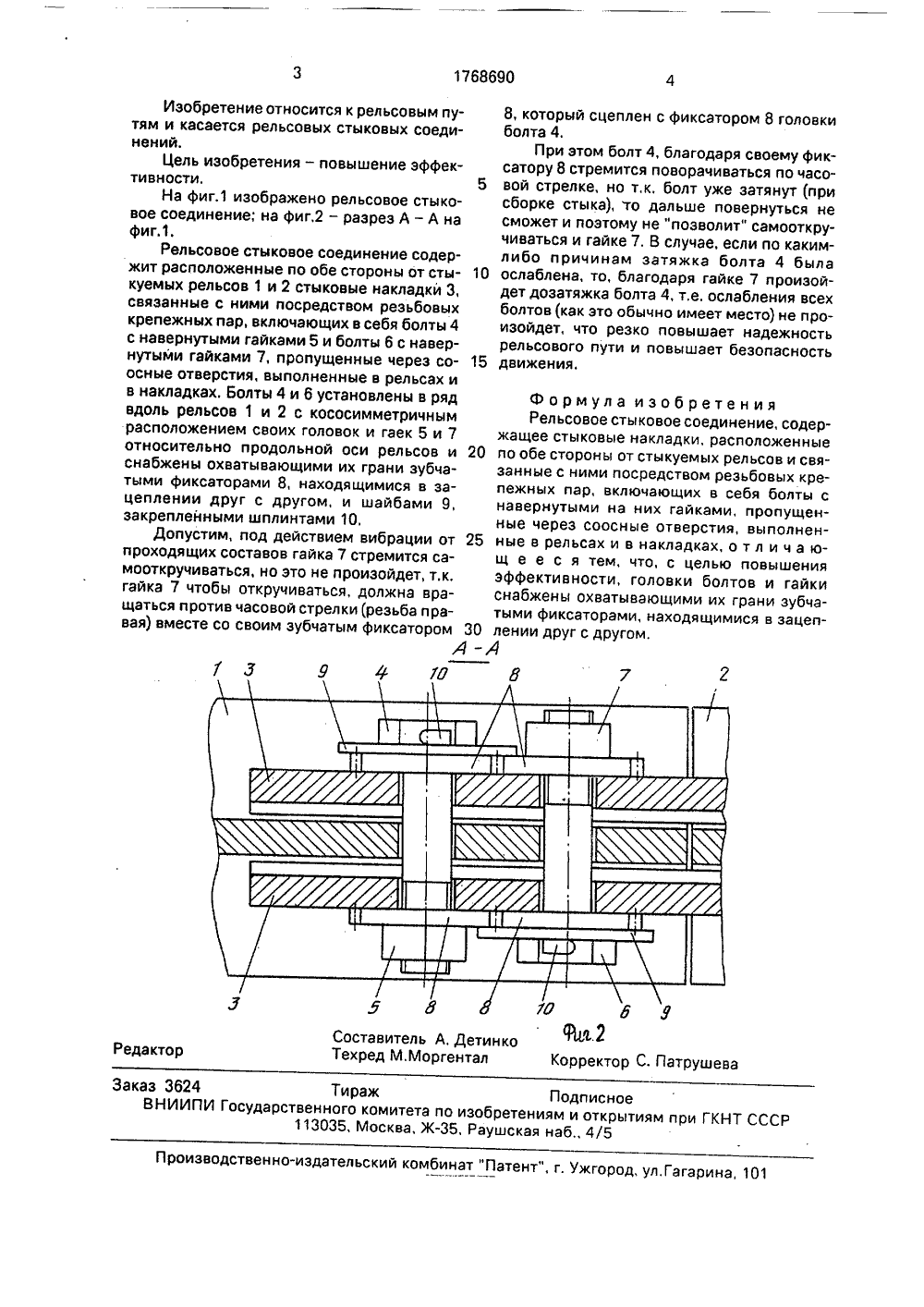

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 9) . (11) 51)5 Е 01 00, Р 16 В 5/О ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯПРИ ГКНТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ СС 78,С(56) Авторское свидетельство СМ 817124, кл. Е 01 В 11/02, 19(57) Изобретение относится к рстыковым соединениям, Цель изсостоит в повышении эффективносовое стыковое соединение соде положенные по обе стороны от рельсов 1 и 2 стыковые накладки 3, связанные с ними посредством резьбовых крепежных пар, включающих в себя болты с навернутыми на них гайками 5 и болты 6 с гайками 7, Болты 4 и 6 установлены вдоль рельсов 1 и 2 в ряд с кососимметричным расположением своих головок и гаек 5 и 7 и снабжены охватывающими их грани зубчатыми фиксаторами 8, находящимися в зацеплении друг с другом, и шайбами 9, закрепленными шплинтами 10. 2 ил.1768690 Составитель А, Детинко фТехред М.Моргентал Корректор С. Патрушева Редактор Заказ 3624 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб 4/5Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 Изобретение относится к рельсовым путям и касается рельсовых стыковых соединений.Цель изобретения - повышение эффективности.На фиг.1 изображено рельсовое стыковое соединение; на фиг.2 - разрез А - А на фиг.1.Рельсовое стыковое соединение содержит расположенные по обе стороны от стыкуемых рельсов 1 и 2 стыковые накладки 3, связанные с ними посредством резьбовых крепежных пар, включающих в себя болты 4 с навернутыми гайками 5 и болты 6 с навернутыми гайками 7, пропущенные через соосные отверстия, выполненные в рельсах и в накладках. Болты 4 и 6 установлены в ряд вдоль рельсов 1 и 2 с кососимметричным расположением своих головок и гаек 5 и 7 относительно продольной оси рельсов и снабжены охватывающими их грани зубчатыми фиксаторами 8, находящимися в зацеплении друг с другом, и шайбами 9, закрепленными шплинтами 10,Допустим, под действием вибрации от проходящих составов гайка 7 стремится самооткручиваться, но это не произойдет, т.к. гайка 7 чтобы откручиваться, должна вращаться против часовой стрелки (резьба правая) вместе со своим зубчатым фиксатором 8, который сцеплен с фиксатором 8 головки болта 4.При этом болт 4, благодаря своему фиксатору 8 стремится поворачиваться по часо вой стрелке, но т.к. болт уже затянут (присборке стыка), то дальше повернуться не сможет и поэтому не "позволит" самооткручиваться и гайке 7. В случае, если по каким- либо причинам затяжка болта 4 была 10 ослаблена, то, благодаря гайке 7 произойдет дозатяжка болта 4, т.е. ослабления всех болтов (как это обычно имеет место) не произойдет, что резко повышает надежность рельсового пути и повышает безопасность 15 движения. Формула изобретения Рельсовое стыковое соединение, содержащее стыковые накладки, расположенные 20 по обе стороны от стыкуемых рельсов и связанные с ними посредством резьбовых крепежных пар, включающих в себя болты с навернутыми на них гайками, пропущенные через соосные отверстия, выполнен ные в рельсах и в накладках, о т л и ч а ющ е е с я тем, что, с целью повышения эффективности, головки болтов и гайки снабжены охватывающими их грани зубчатыми фиксаторами, находящимися в зацеп лении друг с другом.А-А
