176069

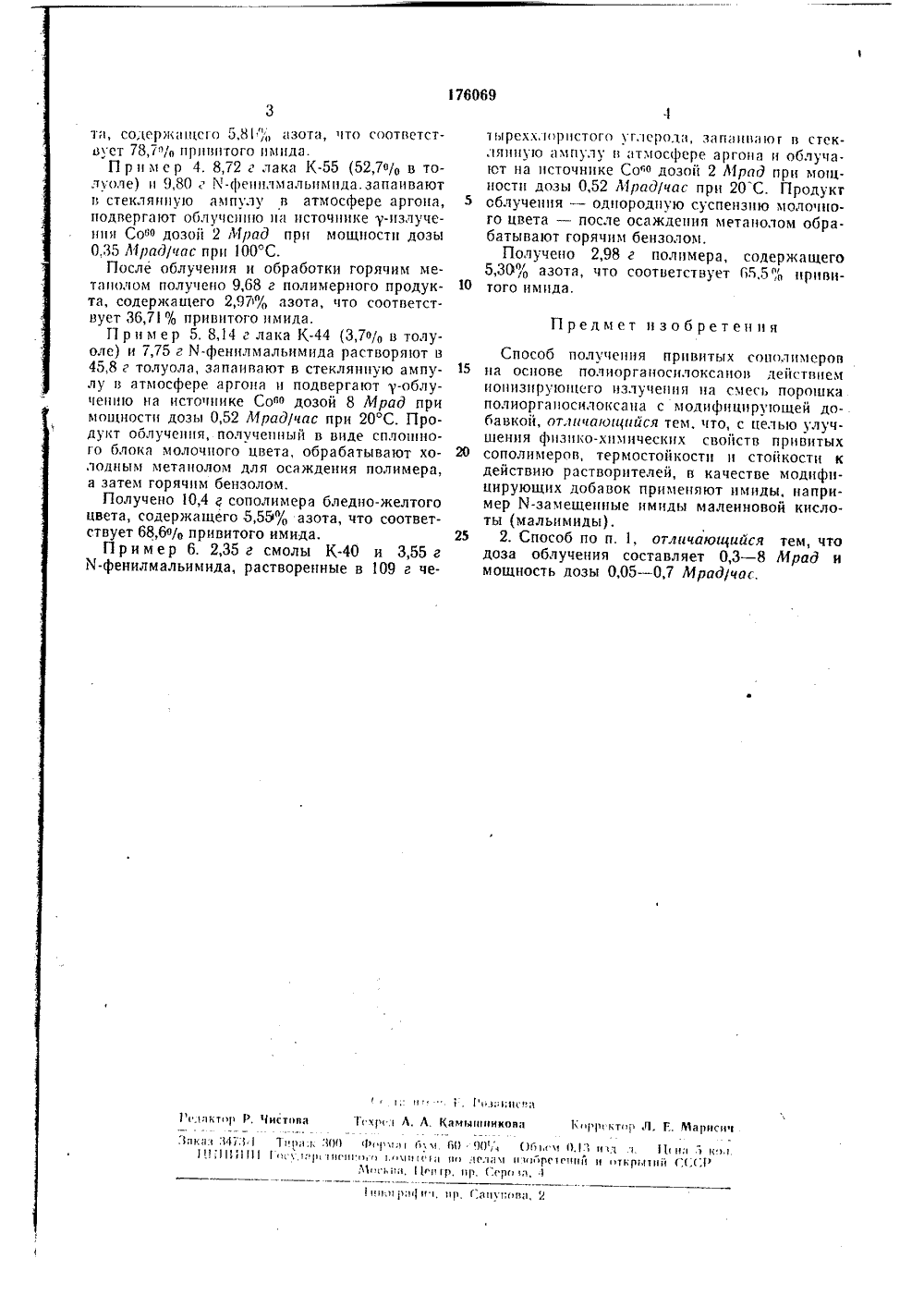

О П И С А Н И Е 176069ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУСоюз СоветскихСоциалистическихРеспублик ,Зависимое от авт. свидетельстваЗаявлено 20.Н 1,1964 (,1 Ъ 914130/.39 Ь,2 явкис присоединение Государственныйомитет по дедамизобретенийи открытий СССР ПриоритетОпубликовано 26,ЪПК С 08 Ь У,ЧК 678.84:537.531(иГо г(рядим и ( (1 (ц (и 1д тсг г с.ч г/( Л /; Изобретение отцосится и радмическим способам получения прглимеров.Известен способ получения привитых сополимеров ца основе полиоргацосилоксацов с использовацием в качестве модифицирующей добавки полиакрилоцитрилз.С целью улучшения физико-химических свойств привитых сополимеров, термостойкостц и стойкости к действию растворителей, предлагается в качестве модифицирующей добавки прцмецять имиды, например 11-засещеццые имиды малеицовой кислоты (мальцмиды). Доза облучения 0,3 - 8 Мрад, моциость дозы 0,05 - 0,7 Мрад/час.Получеццые имидооргацополисилоксдцы це разрушаются в концентрированной азотной кислоте и ее парах, а также в парах цад щелочцыми растворами (50%). Сополимеры, обработдццые азотной кислотой, теряют свою растворимость.Потеря в песе прц 100"С в течение 200 час составляет 3- - 5%, а при 250"С - ие блес.1 О(/П р и м е р 1. 8,06 г порошкообрдзцого метилфецилцроидцисго оргдогговеялос дцд (смолд К) тсцдтельио исрсмсшипдют с 12,25, М-п 1 тог;гьд (г, цл. 148 С) и зсидивот и стс кц, ( дс 1 ре дргоид, 11 ри 1 НГС;с. г(ьсг,(г ( Г лучецию ца источнике у-облучеция о( подои 1 Мрад цри мощности дозы 0,35 Мрад/час,После облучения и обработки горячим метанолом получецо 11,81 г поли",.ериго цродук та бледно-желтого цвета, содержащего 3,44/(дзота, что соответствует 46,17, привитогои мида.П р и м е р 2, 4,5 г порошкообрззцого мед илфеццлироваццого оргацополисилоксаид 10 (смола К) тщательно пс ремешивают сс,7 г 1-фецилальисидд (т. цл. 88 -89"С) и 2,9 г толуолд. Смесь запдивдкт и стекляиюю дмпучу в атлгосфере аргоцд. Ампулу годвергают облучеиик цд игтсчииь-излучения 15 Соо дозои 2 Мрад при моццостц дозы0,35 Мрад/(гас при температуре 100"С.После облучеиця и обработки алспулы горячим мстдцолом получено 3,0, цолимериого продукта кремового пистд, гои 1 с:испуг 20 1,48" дзотд, что сопсс гну18,", 1 ифтого имидд.);нс, иии чини н и кчиси ин нгаач и нидрс 1 юий н нткрц 1 и) (;(Ч:Р,Чичкин,(ни р, ир. (нрн а, )ииси )ии и к ир. (:ничимен, 2 тд, солер)кдщсго 5,81,";, дзота, что соответст)зует 78,7"/в принятого имндд.При мер 4. 8,72 г лака К(52,7% в толуоле) и 9,80 г Х-фе)н),)мальимила.запаивают в стеклянную ампулу в атмосфере аргона, подвергают облучению нд источнике у-излучения СоО дозой 2 Лрад при мощности дозы 0,35 Му)а(Э/час при 100 С.После облучения и обработки горячим метана,1)ом получено 9,68 г полимерного продукта, содержащего 2,97)% азота, что соответствует 36,7 % при)зитого пмила.П р н м е р 5, 8,14 г лака К(3,7% в толуоле) и 7,75 г М-феннлмальимида растворяют в 45,8 г толуола, запдивают в стеклянную ампулу (з атл)осфере аргонд и подверга)от у-облучению на источнике Сова дозой 8 Мрад при мощности дозы 0,52 Мрад/час при 20 С. Продукт облучения, полученный в виде сплонгнго блока молочного цвета, обрабатывают холодным метанолом для осаждения полимера, а затем горячим бензолом.Получено 10,4 г сополимера бледно-желтого цвета, содержащего 5,55)% азота, что соответствует 68,6 в/в привитого имида.Пример 6, 2,35 г смолы Ки 3,55 г М-фенилмальимида, растворенные в 109 г четыреххлорнстого углерода, здпдн)зд)ог и стеклянную ампулу и атмосфере аргонд и облуча.)от на источнике Сова дозой 2 Мрад при мощности дозы 0,52 Мрад/час при 20 С. Пролукт 5 облучения - однородную суспензню молочного цвета - после осаждения метанолом обрабатывают горячим бензолом.Получено 2,98 г полимера, содержащего5,30"4 азота, что соответствует 65,5% нрнви того имида,Способ получения привитых сополнмеров 15 нд основе пол иорганосилоксд нов лейстрн)емионизнру)ощего излучения на смесь порошка полиорганосилоксана с молифициру)ощей добавкой, отличающийся тем, что, с целью улучшения физико-химических свойств привитых 20 сополимеров, термостойкостн н стойкости кдействию растворителей, в качестве модифицирующих добавок применяют имиды, например М-замещенные имиды малеиновой кислоты (мальимиды).25 2. Способ по п, 1, отличающийся тем, чтодоза облучения составляет 0,3 - 8 Мрад и мощность лозы 0,05 - 0,7 Мрад(час.
