Последовательный сумматор
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1756882
Автор: Ткаченко
Текст

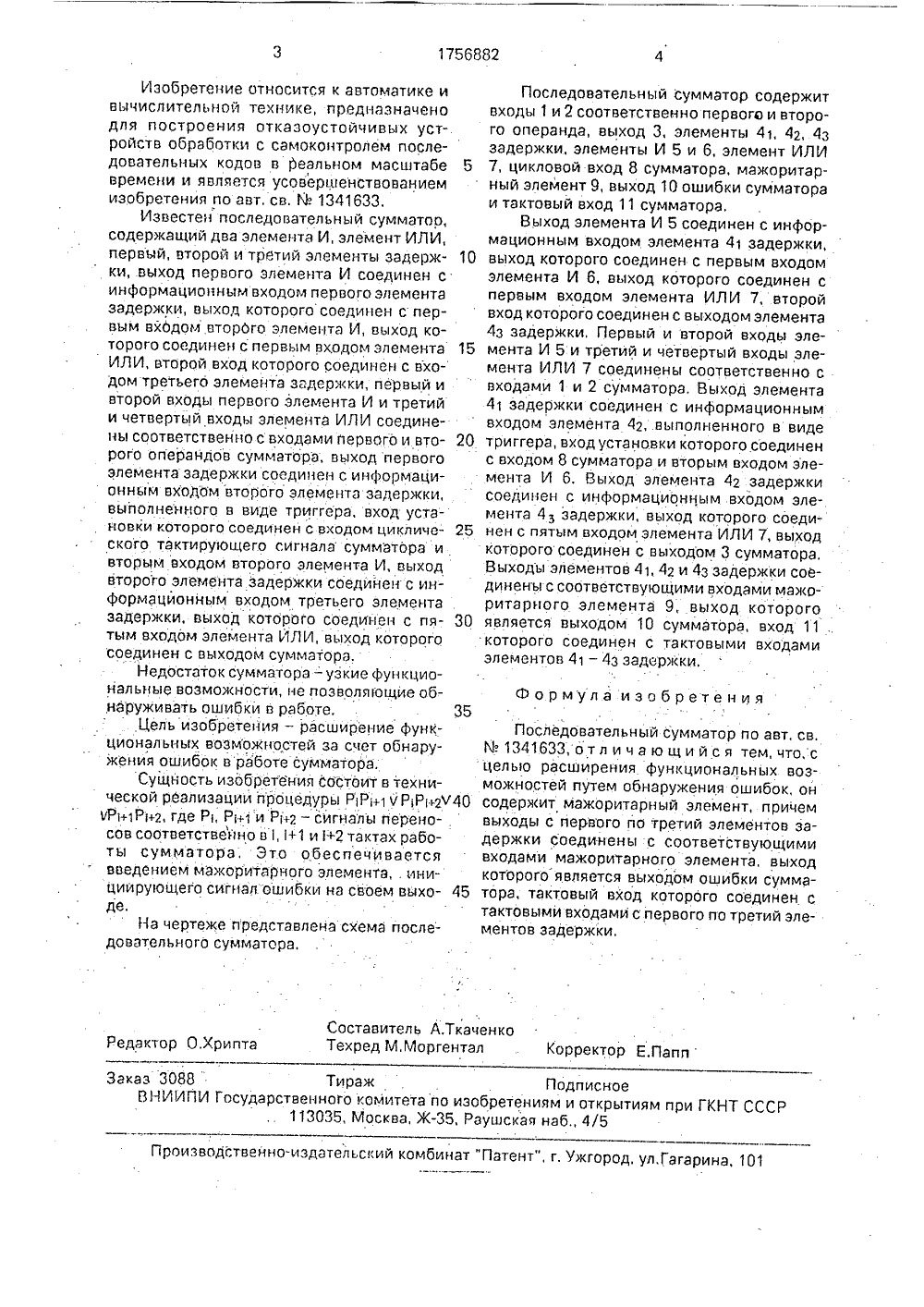

Формула изобретения Последовательный сумматор по авт. св. Ь 1341633; о т л и ч а ю щ и й с я тем, что, с целью расширения функциональных возмокнастей путем обнаружения ошибок, он содержит мажоритарный элемент, причем выходы с первого по третий элементов задержки соединены с соответствующими входами мажоритарного элемента, выход которого является выходом ошибки сумматора, тактовый вход которого соединен с тактовыми входами с первого по третий элементов задержки,Составитель А,ТкаченкоТехред М,Моргентал Корректор Е.ПаппРедактор О,Хрипта Заказ 3088 Тираж . ПодписноеВНИИПИ Государственного комитета па изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 Изобретение относится к автоматике ивычислительной технике, предназначенодля построения отказоустойчивых устройств обработки с самоконтролем последовательных кодов в реальном масштабе 5времени и является усовершенствованиемизобретения по авт, св, Ь 1341633.Известен последовательный сумматоа,содержащий два элемента И, элемент ИЛИ,первый, второй и третий элементы задержки, .выход пеаваго элемента И соединен синформационным входом первого элементазадержки, выход которого соединен с первым вхбдом второго элемента И, выход которого соединен с первым входом элемента 15ИЛИ. второй вход которого соединен с входом третьего элемента задержки, первый ивторой входы первого элемента И и третийи четвертый входы элемента ИЛИ соединены соответственно с входами первого и второго опеРандов сумматора, выход первогоэлемента задержки соединен с информационнйм входам второго элемента задержки,выполненного в виде триггера. вход установки которого соединен с входом циклического тактирующего сигнала сумматора ивторым входом второго элемента И, выходвторого элемента задержки соединен с информационным входом третьего элементазадержки, выход которого соединен с пятым входом элемента ИЛИ, выход которогосоединен с выходом сумматора,Недостаток сумматора - узкие функциональные возможности, не позволяющие обнаруживать ошибки в работе. 35Цель изобретения - расширение функциональных возможностей за счет обнаружения ошибок в работе сумматора;Сущность изобретения состоит в технической реализации процедуры Р 1 Рнч Р,Рн 2 Ч 40уР 1+1 Рн 2, где Рь Р,+1 и Рн 2 - сигналы йереносов соответствейна в 1, 1+1 и +2 тактах работы сумматора, Эта обеспечиваетсявведением мажоритарного элемента, . инициирующего сигнал ошибки на своем выходе.На чертеже представлена схема последовательного сумматора. Последовательный сумматор содержит входы 1 и 2 соответственно первого и второго операнда, выход 3, элементы 41, 42, 4 з задержки. элементы И 5 и б, элемент ИЛИ 7, цикловой вход 8 сумматора, мажоритарный элемент 9, выход 10 ошибки сумматора и тактовый вход 11 сумматора,Выход элемента И 5 соединен с информационным входом элемента 41 задержки, выход которого соединен с первым входом элемента И 6, выход которого соединен с первым входом элемента ИЛИ 7, второй вход которого соединен с выходом элемента 4 з задержки, Первый и второй входы элемента И 5 и третий и четвертый входы элемента ИЛИ 7 соединены соответственно с входами 1 и 2 сумматора. Выход элемента 41 задеркки соединен с информационным входом элемента 42,.выполненного в виде триггера, вход установки которого соединен с входом 8 сумматора и вторым входом элемента И б. Выход элемента 42 задержки соединен с информационным входом элемента 4 задержки, выход которого соединен с пятым входом элемента ИЛИ 7, выход которого соединен с выходом 3 сумматора, Выходы элементов 41, 42 и 4 з задержки соединены с соответствующими входами мажоритарного элемента 9, выход которого является выходом 10 сумматора, вход 11которого соединен с тактовыми входами элементов 41 - 4 з задержки.
СмотретьЗаявка
4845225, 23.05.1990
КРАСНОДАРСКОЕ ВЫСШЕЕ ВОЕННОЕ КОМАНДНО-ИНЖЕНЕРНОЕ УЧИЛИЩЕ РАКЕТНЫХ ВОЙСК
ТКАЧЕНКО АЛЕКСАНДР ВАСИЛЬЕВИЧ
МПК / Метки
МПК: G06F 7/49
Метки: последовательный, сумматор
Опубликовано: 23.08.1992
Код ссылки
<a href="https://patents.su/2-1756882-posledovatelnyjj-summator.html" target="_blank" rel="follow" title="База патентов СССР">Последовательный сумматор</a>
