Торцовое уплотнение вращающегося вала

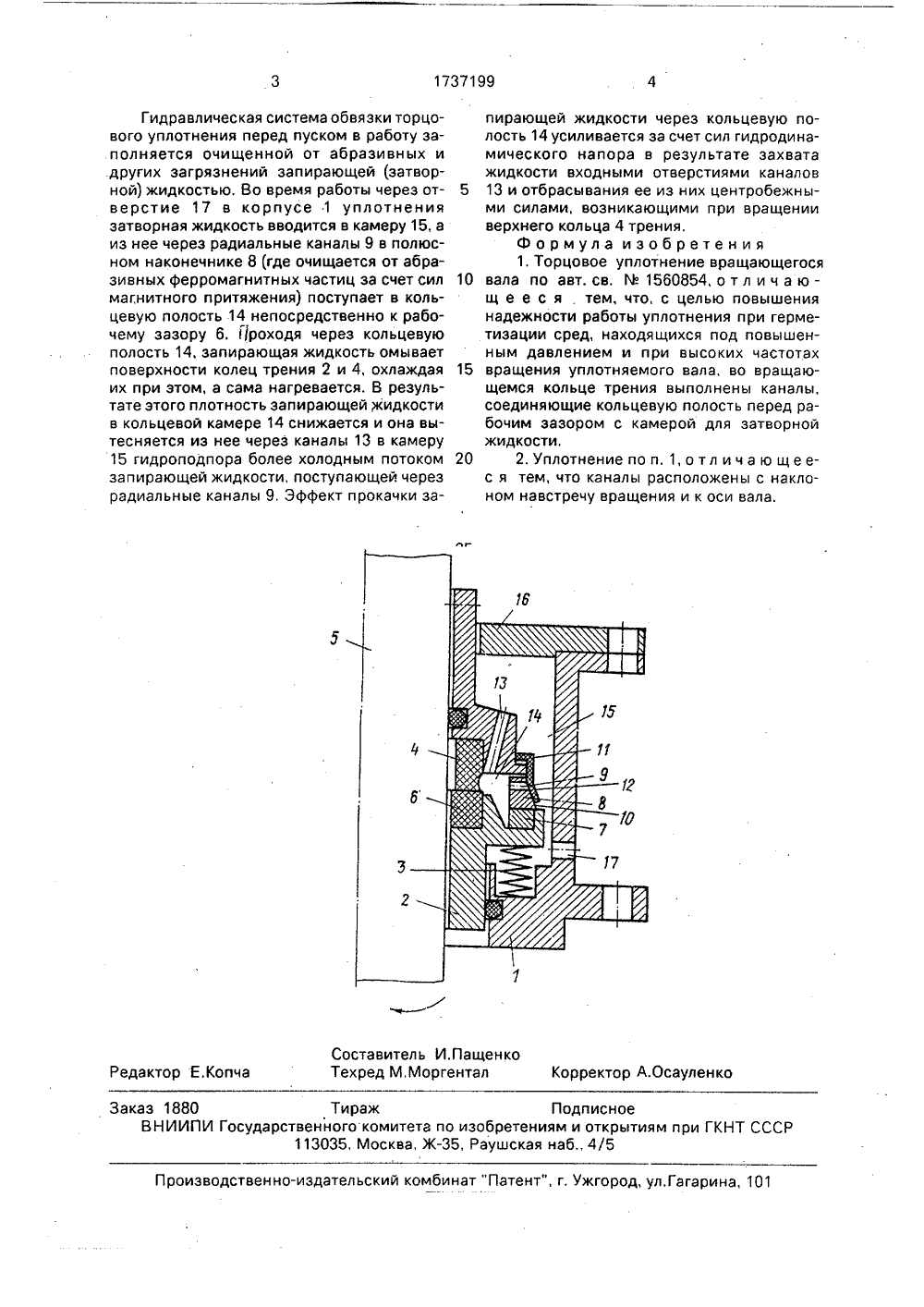

(19)11 19 2 16 3 15 ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(71) Дзержинский научно-иский и конструкторский инского машиностроения(56) Авторское свидетельствоМ. 1560854, кл, Е 16 3 15/34,(54) ТОР ЩЕГОСЯ (57) Испо ния в тор шивающи Сущность кольце тр ющие кол зором с к Каналы р вращения ЦОВОЕ УПЛОТНВАЛАльзование: для зцовых уплотненх устройств аппизобретения:ения выполненььцевую полостьамерои для затасположены с наи к оси вала. 1 ЕНИЕ ВРАЩАЮащиты колец треиях валов перемеаратов и машин. во вращающемся каналы, соединяперед рабочим заворной жидкости.клоном навстречу з.п.ф-лы, 1 ил. сследовательтитут химичешигин ССС 988,11, 12 оса оны не- ( ) Корпус 1 закрытстенке выполнено отвзапирающей жидкостнения,Уплотнение работ рышкои 16 и в егостие 17 для подачив камеру 15 уплотедующим обра Изобретение относится к уплотнительной технике и может быть использовано для защиты колец трения в торцовых уплотнениях валов перемешивающих устройств аппаратов и машин химической, нефтехимической, микробиологической, медицинской и других отраслей промышленности,Целью изобретения является повышение надежности работы уплотнения при герметизации сред, находящихся при повышенных давлениях и при высоких частотах вращения уплотняемого вала,На чертеже показано уплотнение, разрез.Уплотнение состоит из корпуса 1, в котором установлено аксиально-подвижное невращающееся (нижнее) кольцо 2 трения, поджатое пружиной 3 к вращающемуся (верхнему) кольцу 4 трения, жестко закрепленному на валу 5. Кольца 2 и 4 об.разуют между собой рабочий зазор 6. На невращающемся кольце 2 трения напротив рабочего зазора 6 установлено средство защиты колец трения в виде постоянного кольцевого магнита 7 с полюсным наконечником 8, в котором выполнены радиальные каналы 9,Полюсный наконечник 8 выполнен из магнитомягкого материала и имеет скос 10 в сторону, противоположную рабочему зазору 6. На вращающемся кольце 4 трения установлена упругоэластичная втулкаобразующая своей лепестковой юбкойподвижный контакт с поверхностью ск10 полюсного наконечника 8.Лепестки юбки с внутренней стор(со стороны подвижного контакта) выполны овальными по форме. Во вращающе(верхнем) кольце 4 трения выполнены каналы 13, соединяющие кольцевую полость 14 перед рабочим зазором 6 с камерой 15. С целью обеспечения более интенсивной цир- О куляции запирающей жидкости через кольцевую полость 14 квнвлы 13 выполнены ) одновременно с наклоном навстречу враще- с ) нию и к оси вала 5.1737199 Составитель И.ПащенкоТехред М,Моргентал Корректор А.Осаулен Редактор Е,Копч Тиражсударственного ком ри ГКНТ СССР 113035, Моск Заказ 1880 ВНИИППодписноеитета по изобретениям и открытиям пва, Ж, Раушская наб., 4/5 оизводственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101 Гидравлическая система обвязки торцового уплотнения перед пуском в работу заполняется очищенной от абразивных и других загрязнений запирающей (затворной) жидкостью. Во время работы через отверстие 17 в корпусе 1 уплотнения затворная жидкость вводится в камеру 15, а из нее через радиальные каналы 9 в полюсном наконечнике 8 (где очищается от абразивных ферромагнитных частиц за счет сил магнитного притяжения) поступает в кольцевую полость 14 непосредственно к рабочему зазору 6, проходя через кольцевую полость 14, запирающая жидкость омывает поверхности колец трения 2 и 4, охлаждая их при этом, а сама нагревается. В результате этого плотность запирающей жидкости в кольцевой камере 14 снижается и она вытесняется иэ нее через каналы 13 в камеру 15 гидроподпора более холодным потоком запирающей жидкости, поступающей через радиальные каналы 9, Эффект прокачки запирающей жидкости через кольцевую полость 14 усиливается за счет сил гидродинамического напора в результате захватажидкости входными отверстиями каналов5 13 и отбрасывания ее из них центробежными силами, возникающими при вращенииверхнего кольца 4 трения.Формула изобретения1, Торцовое уплотнение вращающегося10 вала по авт. св. М 1560854, о т л и ч а ющ е е с я . тем, что, с целью повышениянадежности работы уплотнения при герметизации сред, находящихся под повышенным давлением и при высоких частотах15 вращения уплотняемого вала, во вращающемся кольце трения выполнены каналы,соединяющие кольцевую полость перед рабочим зазором с камерой для затворнойжидкости,20 2.Уплотнение поп.1,отл ича ю щеес я тем, что каналы расположены с наклоном навстречу вращения и к оси вала.
