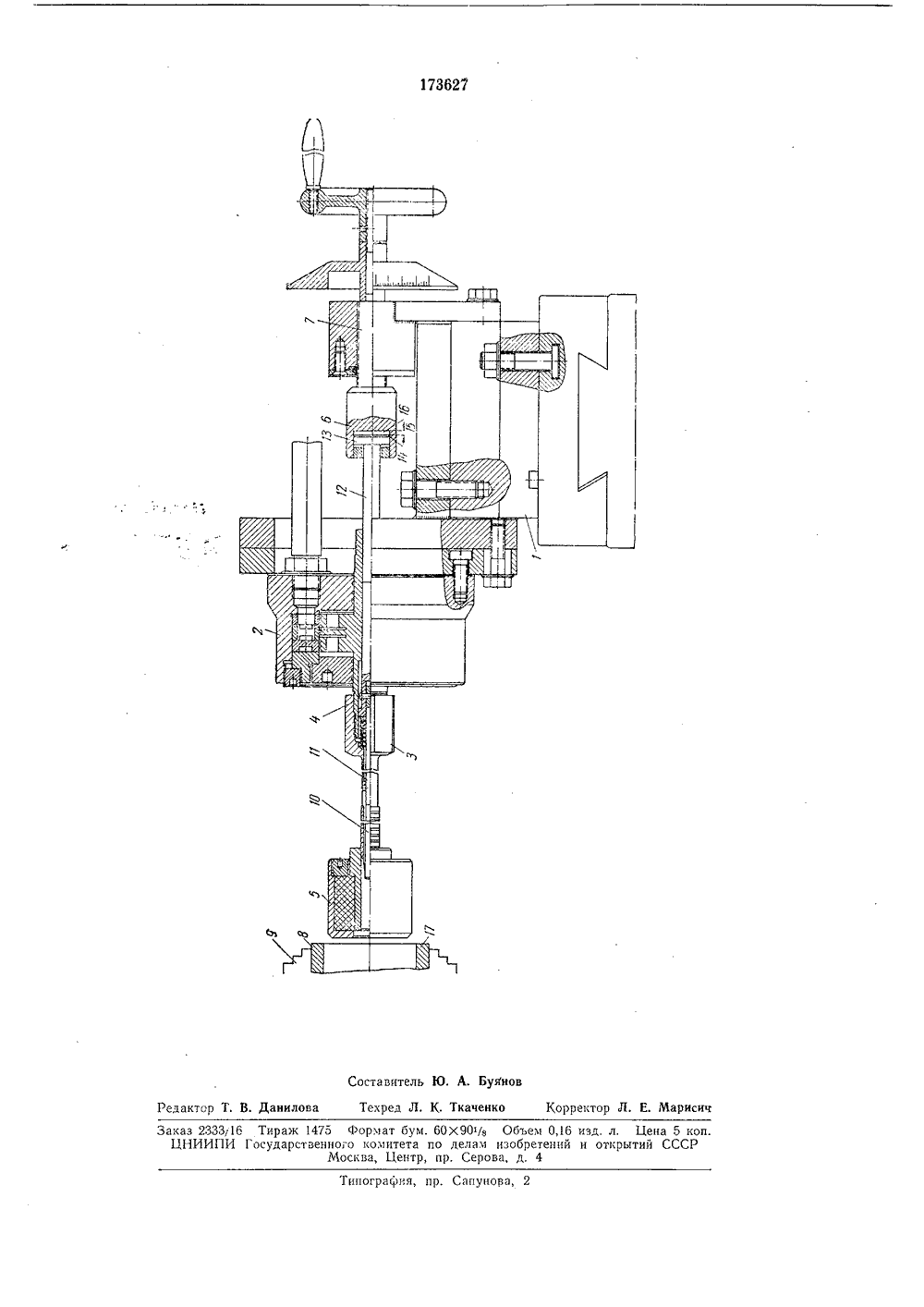

О П И С А Н И Е 73627ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республик.17.1961 (Ю Кл. 67 а, 9 Заявлен заявкис присоединен ственный Государ комитет е изоб 1 ПК В Приори Опубли ет по делаетенийий ССС Ъ 11.1965. Бюллет К 624 923 54 002 (088.8) 621 - 26 (088.8) ь1 о овацо от пя 13,1 Х.9 Да убликовация опис Авторыизобретения итко и Н явитель ОВОДКИ ОТВЕРСТИЙ УСТРОЙСТВ уппа Лб 24 писн Известны устроиства для доводки отверстий вибрирующим притиром, выполненным в виде разрезной цанги, разжимаемой коническим штоком,В описываемом устройстве для автоматического разжима разрезной цанги под воздействием инерционных сил, возникающих в процессе вибрации притира, нерабочий конец конического штока снабжен пяткой-бойком для соударений с соосно установленной наковальней. Для регулирования степени инерционного разжима притира эта наковальня выполнена переставной относительно пятки-бойка конического штока,На чертеже схематически изображено описываемое устройство.Оно состоит из основания 1, вибратора 2, разрезной цацги 3, соединенной со штоком 4 вибратора 2, разрезного притира 5, укрепленного на цанге 3, втулки 6 и винтового механизма 7 для перемещения втулки.В процессе доводки детали 8, укрепленной в патроне 9, вибратор 2 приводит притир 5 в возвратно-поступательное движение с частотой вибрации, соответствующей избранному режиму о бр аботки детали 8. При этом р азжим притира 5 происходит за счет перемещения конического конца 10 штока 11, нерабочий конец 12 которого снабжен пяткой-бойком 13, соударяющейся с наковальней 14 втулки 6, установленной соосно со штоком 11. Возникающие инерционные усилия перемещают шток 11 до тех пор, пока зазор 15 между пяткой-бойком 13 и дном 15 втулки б не достигнет такой величины, при которой соударения прекращаются, что соответствует оптимальной настройке притира 5, Настройка на необходимую величину разжцма прцтцра 5 производится также путем перемещения втулки 6 с учетом результатов контроля обрабатываемой поверхности 17 детали 8 ц величины износа притира 5.0 Описываемое устройство позволяет упростить технологический процесс обработки отверстий малого диаметра, увеличить производительность и повысить точность доводки отверстий при одновременном улучшении качества поверхности. Предмет изобретения1. Устройство для доводки отверстий виб 0 рирующцм притиром, выполненным в видеразрезной цанги, разжимаемой коническимогянчсоц 1 ееся тем, что, с цельюобеспечения автоматического разжцма,разрезной цацгц под воздействием инерционныхсил, возникающих в процессе вцораццц притира, в нем нерабочцй конец коническогоштока снаожен пяткой-бойком для соударений с соосно установленной наковальней,2. Устройство по и. 1, отлпча,оцееся тем,0 что, с целью регулирования цнерццоцногоразжима прцтцра, в нем наковальня выполнена персставцой относительно пятки-бойкаконического штока,Типография, пр. Сапунова, 2 Заказ 2333 ЦНИИП Тирак 1475 Формат бум. 60 Х 901/з Объем 0Государственното комитета по делам изобретен Москва, Центр, пр. Серова, д. 4 изд. л. Цена 5 копи открытий СССР
