Способ изготовления проволочной биспирали»сгсоис; мяп. t. utljgтс;: ; ческдя 1б; 5л; отека
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

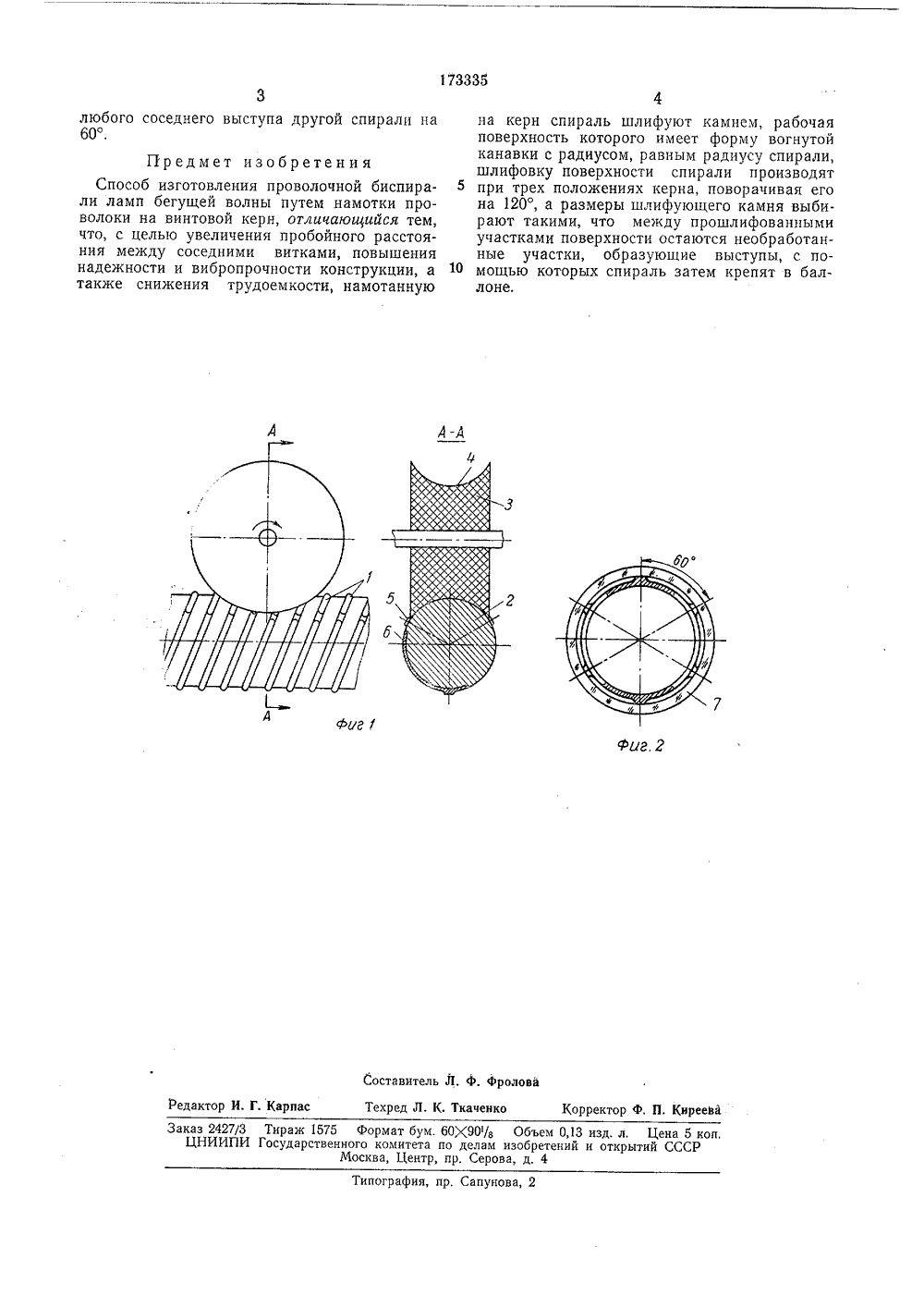

ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических РеспубпикЗависимое от авт. свидетельстваЗаявлено 30.11,1964 ( 891408/26-25)с присоединением заявкиКл, 21 д, 1 К Н 0 Ц Государственный комитет по девам изобретений и открытий СССРиорите ублико 621,385,63(088,8) 1.И 1.1965. Бюллетень15 Дат ликования описания 9,Х.19 б АвторыизобретениЗаявитель А уравьев, Э. А. Семенов и Н. Б осударственного комитета иСССР выло ехник редприятие он ф .Ж "Ю 1мфь ИЯ ПРОВОЛОЧНОЙ БИ РАЛ СПОСОБ ИЗГОТО Подписная группа97 В лампах бегущей волны с периодической Электростатической фокусировкой в качестве фокусирующей и замедляющей системы обычно используется биспираль, между соседними витками которой прикладывается значитель ная разность потенциалов (порядка нескольких киловольт), что вызывает электрические пробои и утечки между соседними витками по стеклу или другому крепящему диэлектрику,Существующие способы устранения пробоев 10 и утечек состоят в том, что биспираль размещается в баллоне лампы на диэлектрических или металлических выступах, приваренных к виткам спирали или наращенных гальваническим путем, Эти способы трудоемки и приво дят к неоднородному по жесткости креплению биспирали вдоль оси замедляющей системы, а также уменьшают вибропрочность системы.Предложенный способ изготовления проволочной биспирали путем намотки проволо ки на винтовой керн отличается тем, что намотанную на керн спираль шлифуют камнем, рабочая поверхность которого имеет форму вогнутой канавки с радиусом, равным радиусу спирали, причем шлифовку поверхности 25 спирали производятпри трех положениях керна, поворачивая его на 120, а размеры шлифующего камня выбирают такими, что между прошлифованными участками поверхности остаются необработанные участки, об О разующие выступы, с помощью которых спираль затем крепят в баллоне.Предложенный способ изготовления биспирали позволяет увеличить пробойное расстояние между соседними витками, повысить надежность и вибропрочность конструкции, а также снижает трудоемкость и ускоряет процесс изготовления биспирали.На фиг. 1 показано устройство, с помощью которого осуществляется предложенный способ; па фиг. 2 - обработанные спирали, размещенные в баллоне лампы.Биспираль 1 навивается на винтовой керн 2 по предварительно нарезанной на керне двухзаходной канавке для предотвращения сдвига спиралей во время шлифовки. Шлифовка производится камнем 3, рабочая поверхность 4 которого имеет форму вогнутой канавки с радиусом, равным радиусу спирали, и шириной, равной расстоянию между крепящими выступами 5,Керн с навитой на него биспиралью во время шлифовки занимает три фиксированных положения, отличающихся одно от другого на 120. В результате вышлифовывания трех широких пазов б на спиралях остаются крепящие выступы, при помощи которых спирали размещаются в баллоне 7 лампы (см. фиг.2) с радиальным натяжением так, что каждый выступ одной спирали сдвинут относительно173335 02,2 оставител роло Редактор И. Г. Карпас Техред Л, К, Ткаченко Корректор ф. П. Киреев аказ 2427/3 Тираж 1575 формат бум. 60(90/а Объем 0,13 изд. л. Цена 5 к ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР Москва, Центр, пр. Серова, д. 4 пография, пр, Сапунова, 2 любого соседнего выступа другой спирали на60. Предмет изобретенияСпособ изготовления проволочной биспирали ламп бегущей волны путем намотки проволоки на винтовой керн, отличающийся тем, что, с целью увеличения пробойного расстояния между соседними витками, повышения надежности и вибропрочности конструкции, а также снижения трудоемкости, намотанную 4на керн спираль шлифуют камнем, рабочая поверхность которого имеет форму вогнутой канавки с радиусом, равным радиусу спирали, шлифовку поверхности спирали производят при трех положениях керна, поворачивая его на 120, а размеры шлифующего камня выбирают такими, что между прошлифованными участками поверхности остаются необработанные участки, образующие выступы, с по мощью которых спираль затем крепят в баллоне.
