Уплотнение опоры вращения

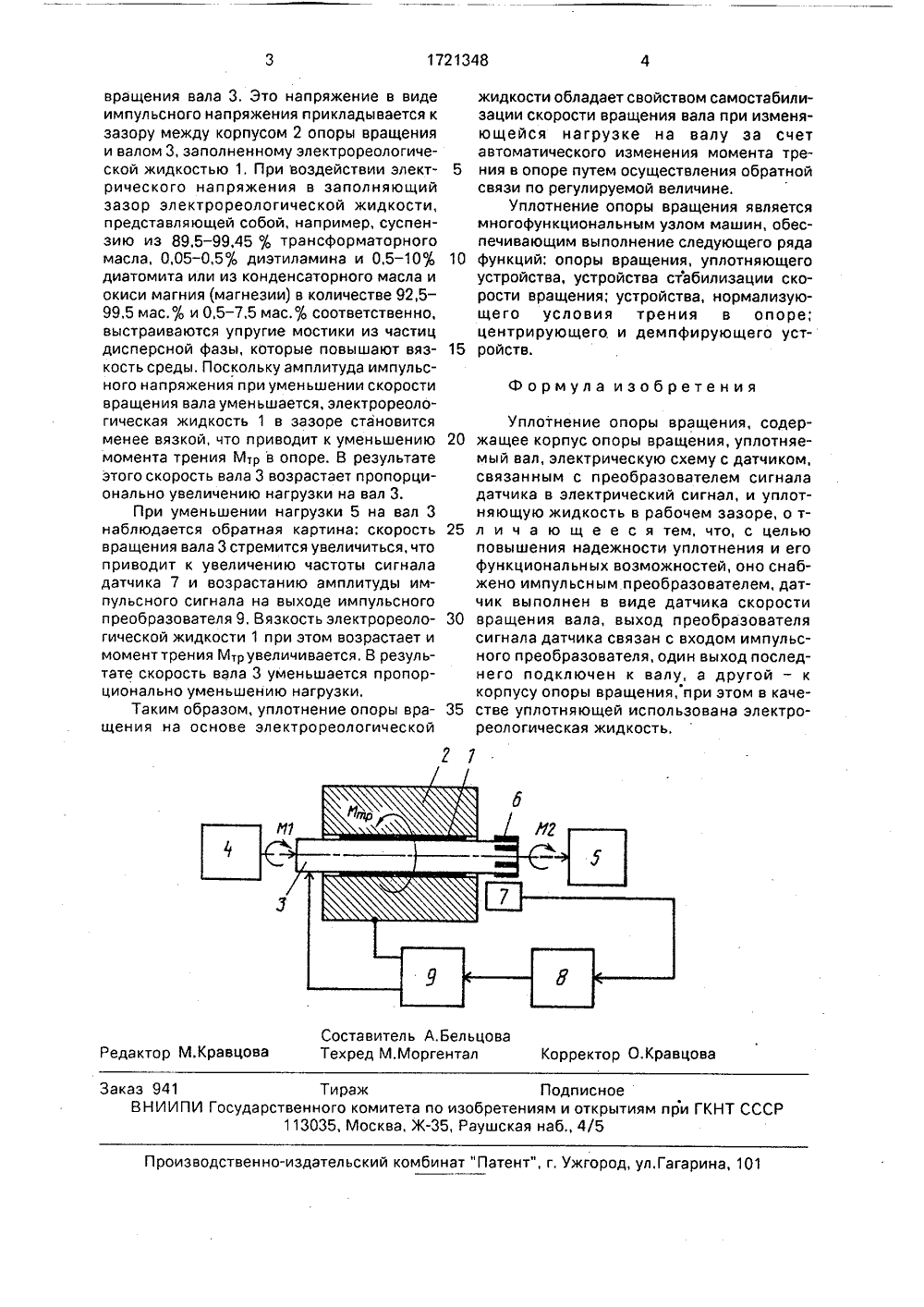

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 17213 9) .Я 2 63 1540 ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИПРИ ГКНТ СССР ОПИСАНИЕ ИЗОБРЕТЕН АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ости путем обесомента трения в ыполнен в виде ия уплотняемого вателя 8 сигнала импульсного преод которого подй - к корпусу 2 яющей жидкостилогическая жидственное объемелиорации 79.АЩЕНИЯповысить наащения и его(54) УПЛОТНЕНИЕ ОПОРЫ ВР(57) Изобретение позволяетдежность уплотнения опоры вр Изобретение относится к уплотнительной технике и может быть использованокак жидкостное уплотнение опор вращения при изменяющейся нагрузке на вал вопорах машин и механизмов для производства дренажных работ, исполнительных механизмов автоматизированныхсистем управления устройствами водозабора и водослива и др.Целью изобретения является повышение надежности уплотнения опоры вращения и его функциональных возможностейпутем обеспечения регулирования моментатрения в рабочем зазоре.На чертеже приведена структурная схема уплотнения опоры вращения,Уплотнение опоры содержит электрореологическую жидкость 1 в качестве уплотняющей жидкости опоры вращения,расположенную в зазоре между корпусом 2опоры и валом 3, на который воздействует функциональные возможн печения регулирования м рабочем зазоре. Датчик в датчика 7 скорости вращен вала 3. Выход преобразо датчика 7 связан с входом образователя 9 один вых ключен к валу 3, а друго опоры. В качестве уплотн использована электрорео кость 1. 1 ил. вращающий момент М 1, создаваемый электроприводом 4, На вал 3 действует нагрузка 5. Вал 3 снабжен ферромагнитными элементами 6, с которыми при вращении взаимодействует датчик 7 скорости вращения. Выход датчика 7 через преобразователь 8 частоты в напряжение подключен к входу импульсного преобразователя 9, один выход которого связан с валом 3, а другой - с корпусом 2 опоры вращения,Уплотнение опоры вращения работает следующим образом,При изменении нагрузки 5 на вал 3, например при ее возрастании, скорость вращения вала 3 уменьшается. Частота следования импульсов на выходе датчика 7 скорости вращения пропорционально падает, Частота с помощью преобразователя 8 преобразуется в напряжение, амплитуда которого пропорциональна частоте следования импульсов и соответственно скорости1721348 Формула изобретения Составитель А,Бельцовактор М.Кравцова Техред М.Моргентал Корректор авцо аз 941 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ С 113035, Москва, Ж, Раушская наб 4/5 тельский комбинат "Патент", г, Ужгород, ул.Гагарина, 101 Произв ен вращения вала 3. Это напряжение в виде импульсного напряжения прикладывается к зазору между корпусом 2 опоры вращения и валом 3, заполненному электрореологической жидкостью 1, При воздействии электрического напряжения в заполняющий зазор электрореологической жидкости, представляющей собой, например, суспензию из 89,5-99,45трансформаторного масла, 0,05 - 0,5% диэтиламина и 0,5 - 10 О диатомита или из конденсаторного масла и окиси магния (магнезии) в количестве 92,5 - 99,5 мас. о и 0,5-7,5 мас. о соответственно, выстраиваются упругие мостики из частиц дисперсной фазы, которые повышают вязкость среды, Поскольку амплитуда импульсного напряжения при уменьшении скорости вращения вала уменьшается, электрореологическая жидкость 1 в зазоре становится менее вязкой, что приводит к уменьшению момента трения М,р в опоре. В результате этого скорость вала 3 возрастает пропорционально увеличению нагрузки на вал 3.При уменьшении нагрузки 5 на вал 3 наблюдается обратная картина: скорость вращения вала 3 стремится увеличиться, что приводит к увеличению частоты сигнала датчика 7 и возрастанию амплитуды импульсного сигнала на выходе импульсного преобразователя 9. Вязкость электрореологической жидкости 1 при этом возрастает и моменттрения Мувеличивается, В результате скорость вала 3 уменьшается пропорционально уменьшению нагрузки.Таким образом, уплотнение опоры вращения на основе электрореологической жидкости обладает свойством самостабилизации скорости вращения вала при изменяющейся нагрузке на валу за счет автоматического изменения момента тре ния в опоре путем осуществления обратнойсвязи по регулируемой величине.Уплотнение опоры вращения являетсямногофункциональным узлом машин, обеспечивающим выполнение следующего ряда 10 функций: опоры вращения, уплотняющегоустройства, устройства стабилизации скорости вращения; устройства, нормализую- щего условия трения в опоре; центрирующего и демпфирующего уст ройств. Уплотнение опоры вращения, содер жащее корпус опоры вращения, уплотняемый вал, электрическую схему с датчиком, связанным с преобразователем сигнала датчика в электрический сигнал, и уплотняющую жидкость в рабочем зазоре, о т л и ч а ю щ е е с я тем, что, с цельюповышения надежности уплотнения и его функциональных воэможностей, оно снабжено импульсным преобразователем, датчик выполнен в виде датчика скорости 30 вращения вала, выход преобразователясигнала датчика связан с входом импульсного преобразователя, один выход последнего подключен к валу, а другой - к корпусу опоры вращения, при этом в каче стве уплотняющей использована электрореологическая жидкость.
