Способ определения степени заполнения пор импрегнатом при пропитке
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

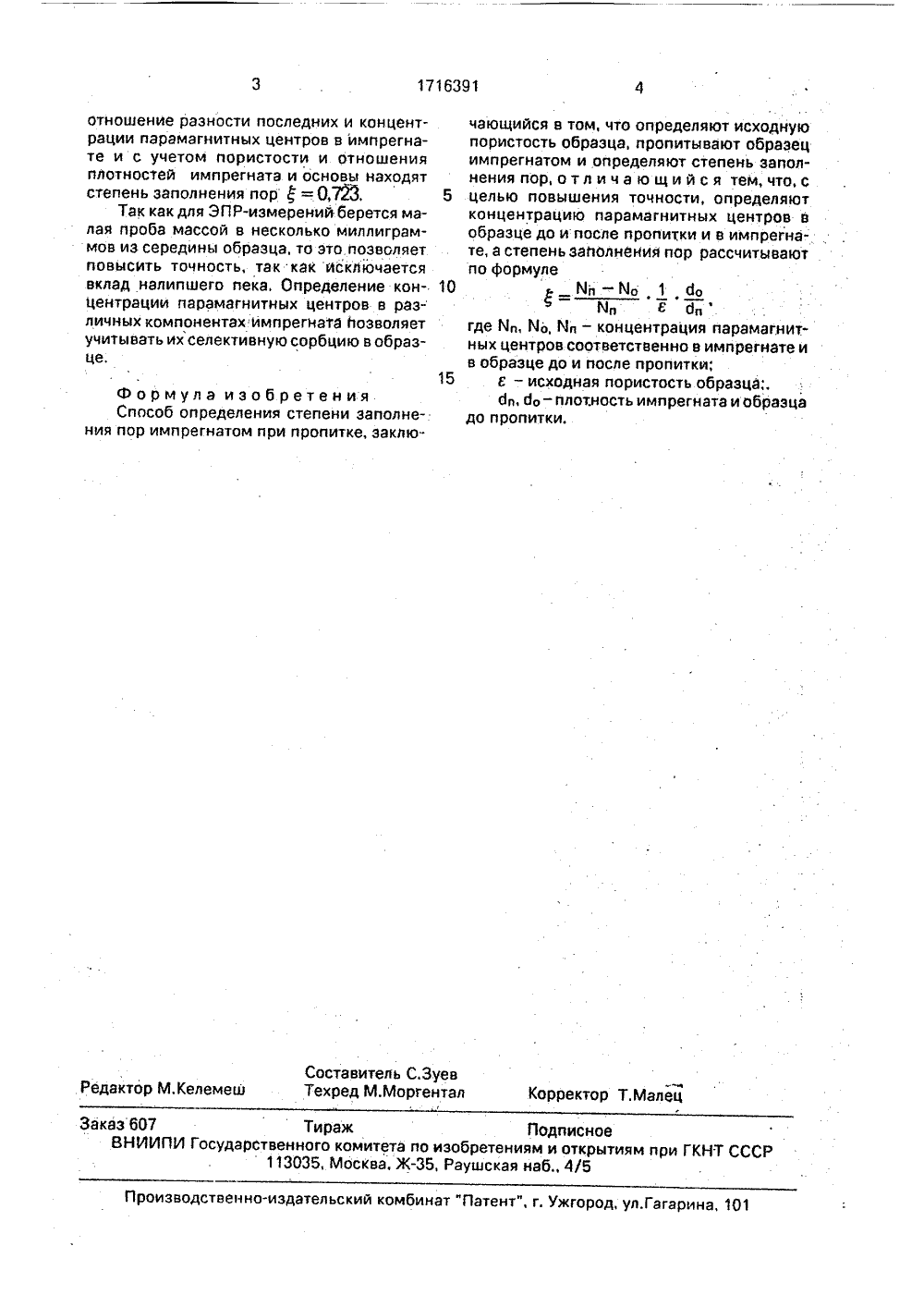

союз советскихсоциАлистичесихРЕСПУБЛИК П 9) 1716391 1 й 15/00 1)5 ЗОБРЕТЕНИ ПИСАН АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(71) Институт физики АН УЗССР(56) Островский В.С. и др, Опористости ипропитка углеродных материалов холодного прессования, - Цветные металлы, 1973, М5, с. 54-56,Черных В,А. Пути оптимизации процесса пропитки смолами в производстве конструкционных углеродных материалов. - Всб.: Конструкционные материалы на основеуглерода. Вып. 15, М.: Металлургия, 1980, с,22-31,Изобретение относится к получению уг-. леродных материалов, в частности к способам определения параметров пекопропитки этих материалов, в том числе степени заполнения пор импрегнатом,Цель изобретения - повышение точйости.Способ заключается в том, что определяют исходную пористость образца, пропитывают образец импрегнатом, определяют концентрацию парамагнитных центров в импрегнате и в образце до . и после пропитки, Степень заполнения пор рассчитывают по формулеГэп - Мо 1 (1йп Р С 1 пгде Ии, йо, Кп - концентрации парамагнитных центров соответственно в импрегнате и в образце до и после пропитки;е- исходная пористость образца; и импрегната и образца ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИПРИ ГКНТ СССР(54) СПОСОБ ОПРЕДЕЛЕНИЯ СТЕПЕНИ ЗАПОЛНЕНИЯ ПОР ИМПРЕГНАТОМ ПРИ ПРОПИТКЕ(57) Изобретение относится к области получения углеродных материалов, в частности к способам определения параметров пекопропитки этих материаловв том числе степени заполнения пор импрегнатом, Целью изобретения является повышение точности. Способ заключается в определении исходной пористости образца, пропитке образца импрегнатом и определении концентрации парамагнитных центров в импрегнате и в образце до и после пропитки. бп, до- плотностдо пропитки.Пористость образца определяют путемнасыщения его модельным импрегнатом, например глицерином. или этанолом, а концентрацию парамагнитных центров опреде- а ляют по интенсивности сигнала ( электронного парамагнитного резонанса ( р (ЗПР), измеряемого на ЭПР-спектрометре.П р и м е р . Пропитывают образец из обожженного полуфабриката среднезернистого графита ВГп с раэмарами 20 х 20 хЭОО мм сланцевым битумом с плотностью бп - д 1250 кг/м . Плотность образца бо = 1003 кг/м, пористость е = 22,18, Предварительно определяют концентрацию парамагнитных центров в импрегнате, которая : составляет йп=0,8 10 спин/г, в образце до пропитки Но=110 спин/г, а после пропитки Мп=0,1 10 спин/г, Определяют1716391 Формула изобретения Способ определения степени заполнения пор импрегнатом при пропитке, заклюСоставитель С.ЗуевТехред М.Моргентал Редактор М.Келемеш Корректор Т.Малец Заказ б 07 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва. Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 отношение разности последних и концентрации парамагнитных центров в импрегнате и с учетом пористости и отношения плотностей импрегната и основы находят степень заполнения пор= 0,7 Й.Так как для ЗПР-измерений берется малая проба массой в несколько миллиграммов из середины образца, то это.позволяет повысить точность, так как йсключается вклад налипшего пека, Определение концентрации парамагнитных центров в различных компонентах импрегната позволяет учитывать их селективную сорбцию в образце. чающийся в том, что определяют исходную пористость образца, пропитывают образец импрегнатом и определяют степень заполнения пор, о тл и ч а ю щ и й с я тем, что, с 5 целью повышения точности, определяютконцентрацию парамагнитных центров в образце до и после пропитки и в импрегнате, а степень заполнения пор рассчитывают по формуле10йп - йо, 1 бойп Е бпгде Мп, Йо, Ип - концентрация парамагнитных центров соответственно в импрегнате и в образце до и после пропитки;15 е - исходная пористость образца;.бп, Оо- плотность импрегната и образцадо пропитки.
СмотретьЗаявка
4685811, 26.04.1989
ИНСТИТУТ ФИЗИКИ АН АЗССР
МАМЕДОВ ШАВАЛ ВЕЙСАЛ ОГЛЫ, ГАСЫМОВ ОКТАЙ КАЗЫМ ОГЛЫ, ТРОФИМОВА ЕЛЕНА ГРИГОРЬЕВНА, СУРКОВ СЕРГЕЙ АЛЕКСАНДРОВИЧ, БЫКОВА НАДЕЖДА ИВАНОВНА, ЛОБАНЬ ЕЛЕНА СЕРГЕЕВНА
МПК / Метки
МПК: G01N 15/00
Метки: заполнения, импрегнатом, пор, пропитке, степени
Опубликовано: 28.02.1992
Код ссылки
<a href="https://patents.su/2-1716391-sposob-opredeleniya-stepeni-zapolneniya-por-impregnatom-pri-propitke.html" target="_blank" rel="follow" title="База патентов СССР">Способ определения степени заполнения пор импрегнатом при пропитке</a>
Устройство для исследования процесса заполнения пор
Номер патента: 1562784
Опубликовано: 07.05.1990
Авторы: Наумов, Сурков, Трофимова, Чинарев
МПК: G01N 15/08
Метки: заполнения, исследования, пор, процесса
...13, первую ос вилку 15, второй переходный цили 16, упругий элемент 17, вал 18, вый подшипник 19, первую обойму вторую ось 21, второй подшипник вторую обойму 23, шарнир 24, ра весы 25, первый 26 и второй 27 фдатчики, переменные резисторы 28, ис. точник 29 питания, самописец 30, коромысло 31. На чертеже показаны исследуемый образец 32, а также световой пучок 33.Устройство, работает следующим образом,Исследуемый образец 32 предварительно пропитывают импрегнатом, за тем его быстро переносят в сосуд 2 с ,иммерсионной жидкостью 3 и устанавливают,на первой чашке 4. На вторую чашку 5 помещают разновесы 25. Уравновешивают коромысло 31 и переменными 15 резисторами 28 балансируют мостовую схему, в которую включены первый 26 и второй 27 фотодатчики...
